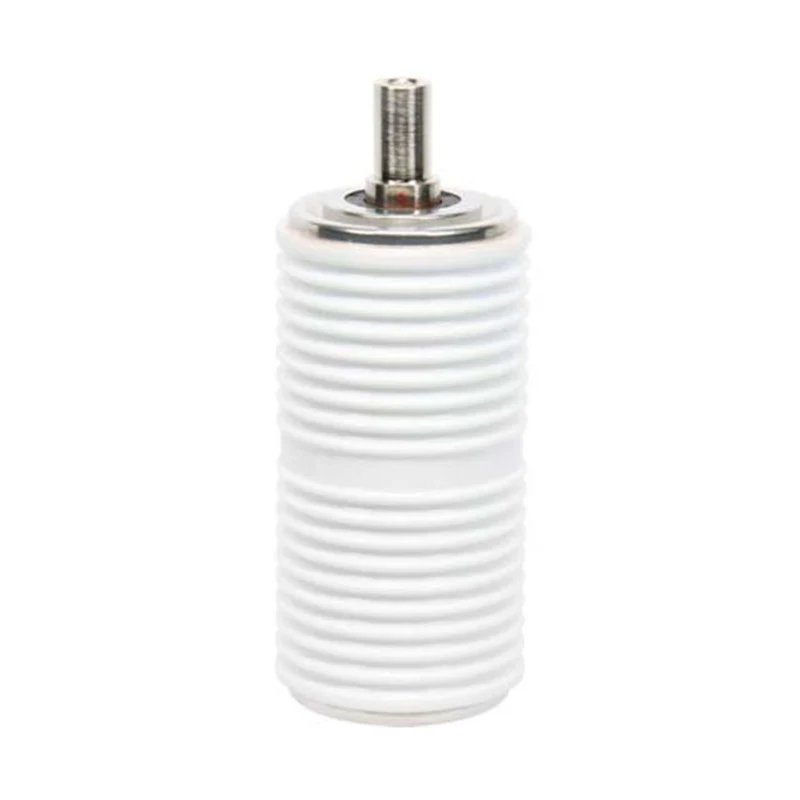

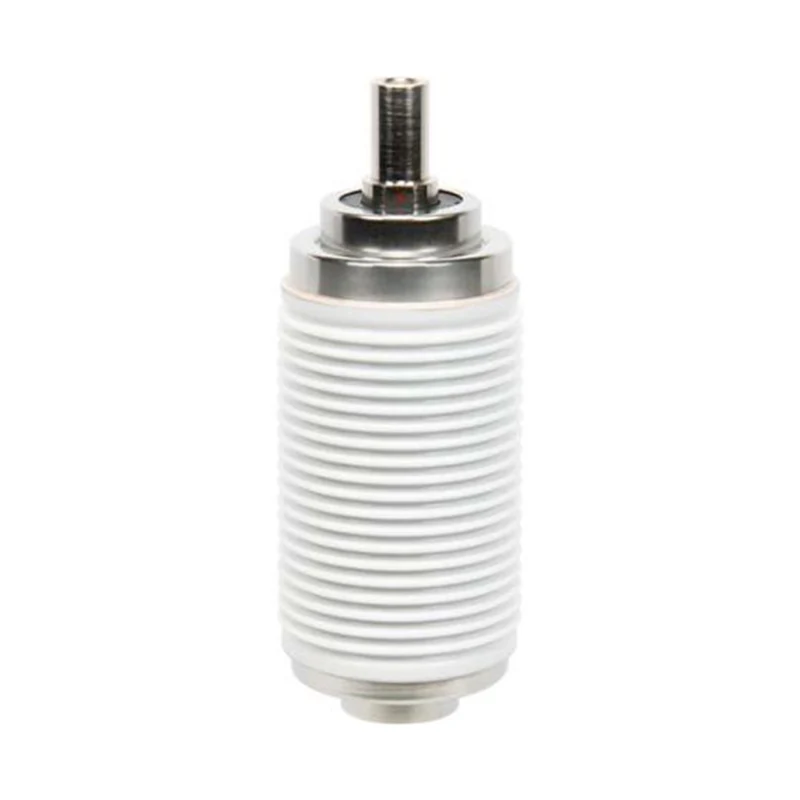

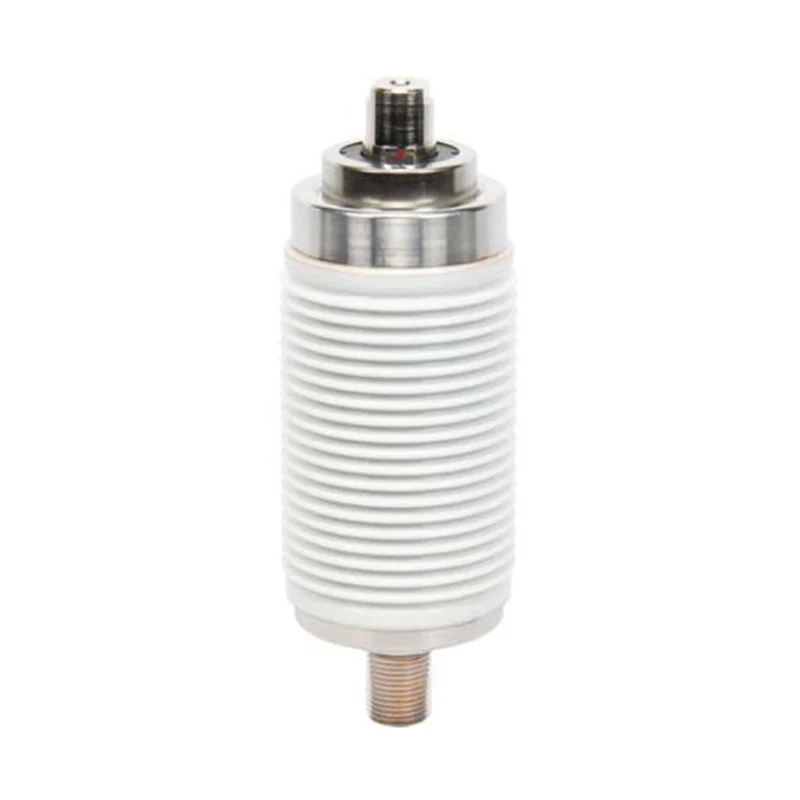

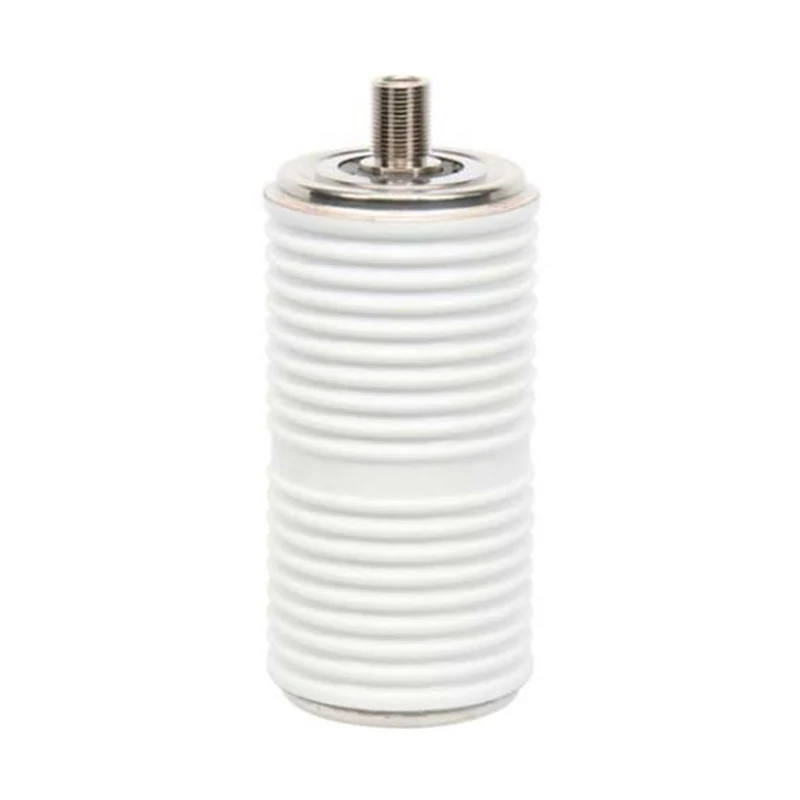

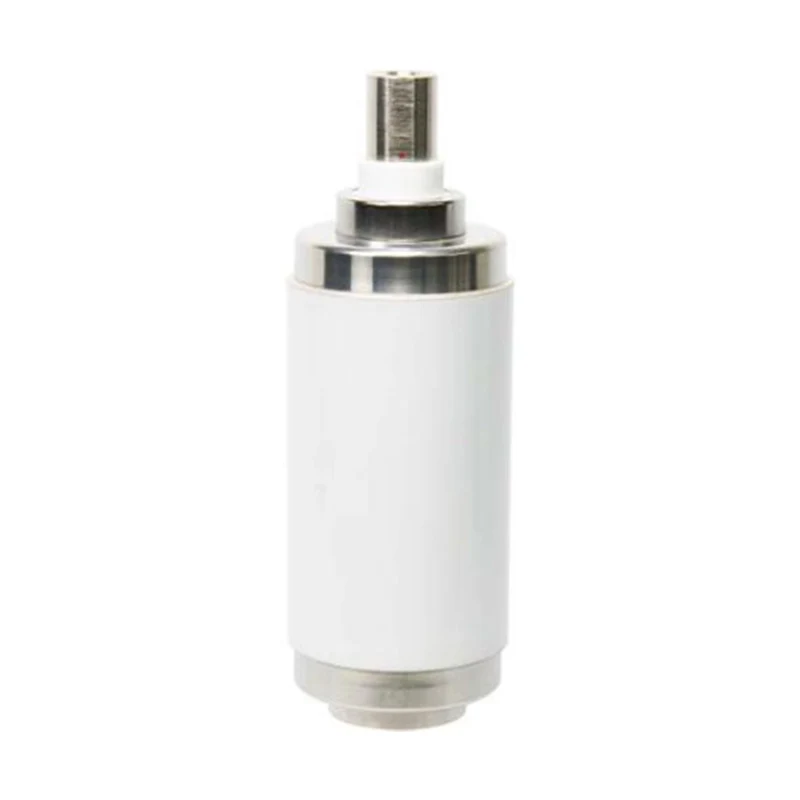

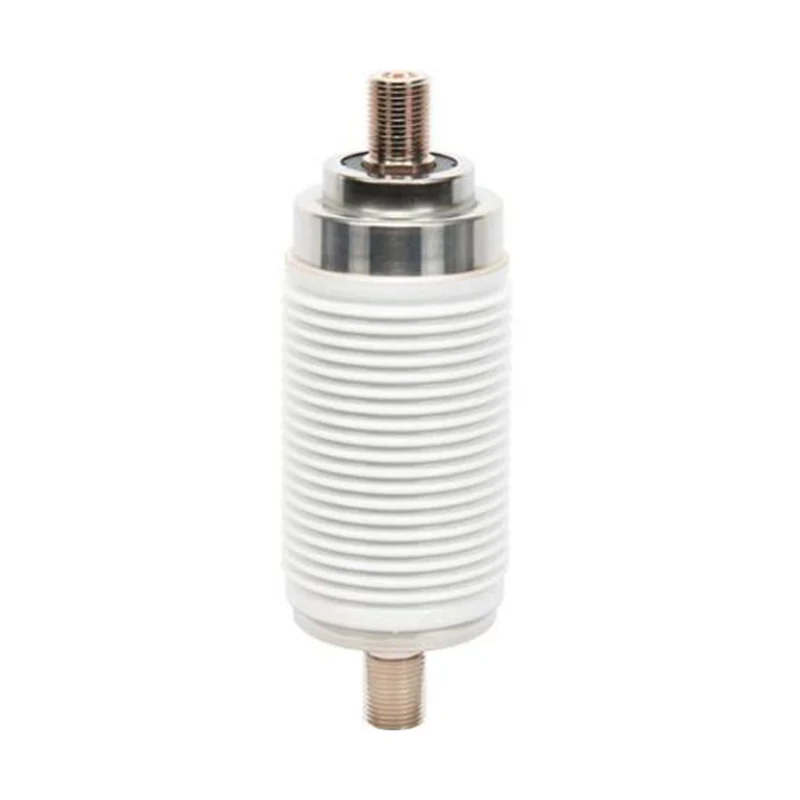

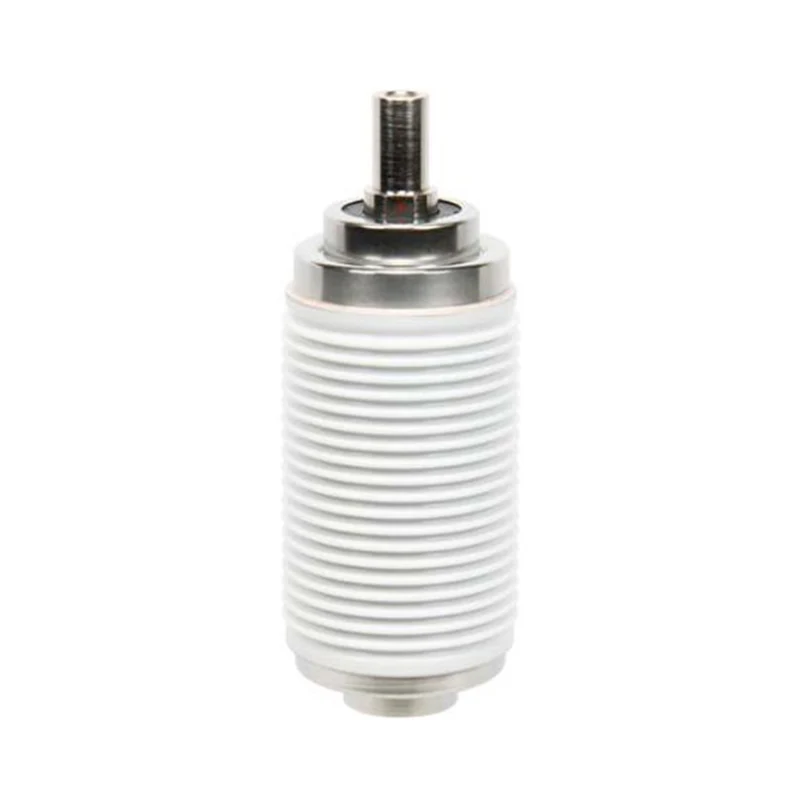

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 11KV

Model: TD324P, TD324N, TD324M, TD324G, TD324C, TD324A, TD321M, TD314Y, TD326G, TD326E, TD325Y, TD325U, TD325P, TD325N, TD325M, TD325L, TD325K, TD325J, TD325G, TD325E, TD325C, TD325A, TD324R, TD324Y, TD336R, TD336G, TD326Y, TD336Y, TD345K, TD358K, TD358Y, TD368Y

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 11KV เป็นผลิตภัณฑ์หลักของ Sunway Hanguang Electric Manufacturing Limited ซึ่งเป็นผู้ผลิตมืออาชีพในเขตพัฒนาเทคโนโลยีขั้นสูง Xiaogan มณฑลหูเป่ย ประเทศจีน ด้วยประสบการณ์กว่า 50 ปีในด้านอุปกรณ์ไฟฟ้าแรงสูง Sunway Hanguang มีความแข็งแกร่งด้านการวิจัยและพัฒนาและการผลิต

ส่งคำถาม

รายละเอียดสินค้า

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 11KV ใช้เทคโนโลยีดับเพลิงอาร์กสุญญากาศสูงขั้นสูง โดดเด่นด้วยประสิทธิภาพที่ยอดเยี่ยม คุณภาพคงที่ และความสามารถในการปรับเปลี่ยนได้กว้าง เป็นไปตามมาตรฐานสากล มีการใช้กันอย่างแพร่หลายในระบบส่งและจำหน่ายพลังงานทั่วโลก กลายเป็นซัพพลายเออร์ที่เชื่อถือได้ในอุตสาหกรรม

Sunway Hanguang ก่อตั้งขึ้นในปี 1968 โดยมุ่งเน้นที่อุปกรณ์ไฟฟ้าแรงสูง โดยมีฐานการผลิต 40,000 ตารางเมตร พื้นที่ก่อสร้าง 15,000 ตารางเมตร และทรัพย์สินรวมกว่า 80 ล้านหยวน โรงงานของเรามีอุปกรณ์ที่ทันสมัย และทีมงาน R&D มืออาชีพจำนวน 16 คนให้การสนับสนุนทางเทคนิค ในฐานะผู้ผลิตมืออาชีพที่อยู่ในประเทศจีน เรามุ่งมั่นที่จะจัดหาเซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 11KV คุณภาพสูงและผลิตภัณฑ์อื่นๆ ให้กับลูกค้าทั่วโลก

ภาพรวมผลิตภัณฑ์และพารามิเตอร์หลัก

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 11KV ซึ่งเป็นผลิตภัณฑ์หลักของ Sunway Hanguang ได้รับการออกแบบมาเพื่อการกระจายพลังงานแรงดันปานกลาง พร้อมประสิทธิภาพการดับอาร์คที่เชื่อถือได้และการใช้งานที่หลากหลาย

- แรงดันไฟฟ้า: 11kV (แรงดันไฟฟ้าสูงสุด: 12kV) ใช้ได้กับระบบ AC 50/60Hz

- เทคโนโลยีหลัก: การดับส่วนโค้งสุญญากาศสูง (ระดับสุญญากาศ ≥1.33×10⁻³Pa) การครอบคลุมแรงดันไฟฟ้า 0.66kV-40.5kV

- มาตรฐาน: GB, IEC, ANSI; กำลังการผลิตต่อปี: 350,000 หน่วย

- ตลาด: ขายในและต่างประเทศ ปริมาณการส่งออกเติบโต ≥10% ต่อปี

ตารางข้อมูลจำเพาะของผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร

หมายเลขรุ่น

VITD 12/1250-20P

VITD 12/1250-20N

วิทดี 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

วิทดี 12/800-13.1M

VITD 12/630-20Y

วิตดี 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

วิทดี 12/1250-25M

จัดอันดับความถี่

50/60เฮิร์ต

จัดอันดับแรงดันไฟฟ้าสูงสุดต่อสาย

12kV, rms

กำลังไฟพิกัดความถี่ทนต่อแรงดันไฟฟ้า:อากาศ

42kV, rms

38kV, rms

42kV, rms

48kV, rms

42kV, rms

38kV, rms

แรงดันไฟฟ้าที่ทนแรงกระตุ้นได้:อากาศ

95kV พีค

จัดอันดับกระแสปกติ

1250A

800A

630A

1250A

พิกัดกระแสไฟลัดวงจร

(พื้นฐานสมมาตร 3 เฟส)

20kA, rms

13.1kA, rms

20kA, rms

31.5kA, rms

25kA, rms

26.3kA, rms

25kA, rms

เปอร์เซ็นต์ส่วนประกอบ DC ของกระแสไฟที่แตกหักของ S.C

0.5

พิกัดกระแสไฟฟ้าลัดวงจร

50kA พีค

50kA จุดสูงสุด

50kA พีค

32.75kA จุดสูงสุด

50kA พีค

80kA พีค

63kA พีค

65.75kA พีค

63kA พีค

จัดอันดับระยะเวลาของกระแสระยะสั้น

4ส

3 วินาที

4ส

3 วินาที

4ส

3 วินาที

จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ

20kA, rms

13.1kA, rms

20kA, rms

31.5kA, rms

25kA, rms

25A, rms

26.3kA, rms

25kA, rms

จัดอันดับสูงสุดทนต่อปัจจุบัน

50kA, rms

32.75kA, rms

50kA, rms

80kA, rms

63kA, rms

65.75kA, rms

63kA, rms

ความต้านทานการสัมผัสสูงสุดที่แรงปิดขั้นต่ำ

19 ไมโครโอห์ม

25 ไมโครโอห์ม

20 ไมโครโอห์ม

18 ไมโครโอห์ม

19 ไมโครโอห์ม

18 ไมโครโอห์ม

19 ไมโครโอห์ม

20 ไมโครโอห์ม

25 ไมโครโอห์ม

จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุเดี่ยว

630A, rms

400A, rms

630A, rms

400A, rms

630A, rms

400A, rms

จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุแบบ Back-to-Back

400A, rms

ลำดับการดำเนินงานที่ได้รับการจัดอันดับ

o-0.3s-co-180s-co

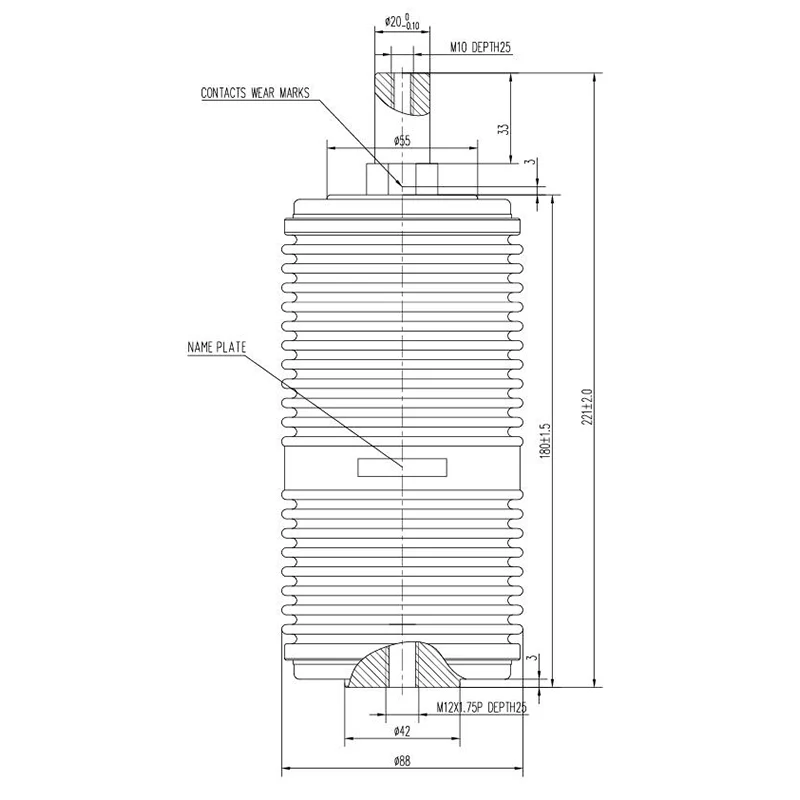

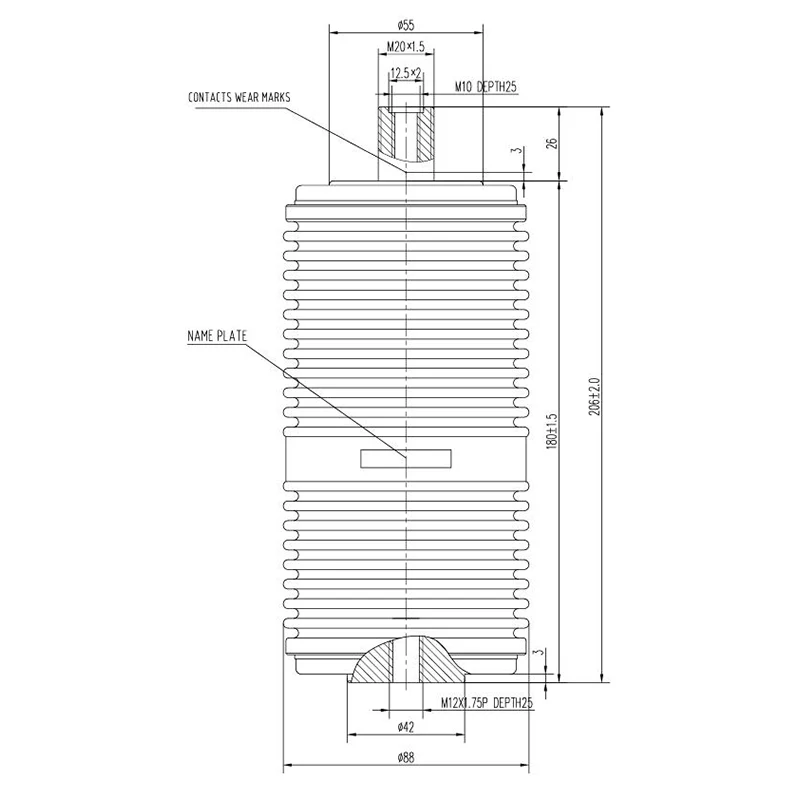

ข้อมูลทางกล

หมายเลขรุ่น

VITD 12/1250-20P

VITD 12/1250-20N

วิทดี 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

วิทดี 12/800-13.1M

VITD 12/630-20Y

วิตดี 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

วิทดี 12/1250-25M

น้ำหนักผู้ขัดขวาง (ประมาณ)

2.39กก

2.36กก

2.28กก

2.36กก

3.14กก

2.32กก

1.65กก

1.73กก

3.54กก

3.44กก

3.03กก

2.65กก

2.39กก

2.36กก

2.28กก

น้ำหนักชิ้นส่วนที่เคลื่อนที่ (ประมาณ)

0.82กก

0.8กก

0.49กก

1.28กก

1.1กก

0.93กก

1.2กก

0.82กก

1.2กก

แรงปิดเนื่องจากการร้องและบรรยากาศ

80±40นิวตัน

120±50นิวตัน

80±40นิวตัน

15.9กก.F

80±40นิวตัน

15.9กก.F

แรงที่ต้องใช้ในการเปิดหน้าสัมผัสค้างไว้ที่ Full Stroke

120±50นิวตัน

190±60นิวตัน

120±50นิวตัน

ข้อกำหนดทางกล (อ้างอิง VCB)

หมายเลขรุ่น

VITD 12/1250-20P

VITD 12/1250-20N

วิทดี 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

วิทดี 12/800-13.1M

VITD 12/630-20Y

วิตดี 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

วิทดี 12/1250-25M

ติดต่อโรคหลอดเลือดสมอง

8±1 มม

9±1 มม

11±1 มม

9±1 มม

8±1 มม

ความเร็วในการเปิด (ช่องว่างหน้าสัมผัสเฉลี่ย 75 ช่อง)

1.1±0.2ม./วินาที

1.0-1.4ม./วินาที

1.1±0.2ม./วินาที

1.0-1.4ม./วินาที

1.1±0.2ม./วินาที

1.0-1.4ม./วินาที

Overtravel สูงสุดในระหว่างการเปิด

2มม

การฟื้นตัวสูงสุดระหว่างการเปิด

2มม

ความเร็วในการปิด (ค่าเฉลี่ยของช่องว่างหน้าสัมผัส 30% สุดท้าย)

0.6±0.2ม./วินาที

0.6-1.0ม./วินาที

0.6±0.2ม./วินาที

0.6-1.0ม./วินาที

0.6±0.2ม./วินาที

0.6-1.0ม./วินาที

ระยะเวลาการตีกลับการติดต่อสูงสุด (ด้วยการตีกลับสูงสุด 2 ครั้ง)

≤2ms

0.002วินาที

≤2ms

0.002วินาที

≤2ms

0.002วินาที

จัดอันดับแรงอัดสัมผัส

2000±200นิวตัน

120-140กก.F

2000±200นิวตัน

3150±200นิวตัน

2000±200นิวตัน

184-203กก.F

2000±200นิวตัน

184-224กก.F

การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน

≤2ms

ชีวิต (โดยประมาณ)

หมายเลขรุ่น

VITD 12/1250-20P

VITD 12/1250-20N

วิทดี 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

วิทดี 12/800-13.1M

VITD 12/630-20Y

วิตดี 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

วิทดี 12/1250-25M

อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด

50,000 การดำเนินงาน

อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร

100 ปฏิบัติการ

ชีวิตเครื่องกล

50,000 การดำเนินงาน

ติดต่อจำกัดการกัดเซาะ

3มม

อายุการเก็บรักษา

20ปี

ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008

คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

สำหรับข้อมูลพารามิเตอร์เพิ่มเติม โปรดติดต่อเราทางอีเมล：export@swhge.com

คุณสมบัติและข้อดีของผลิตภัณฑ์

1. ปลอดภัยและเชื่อถือได้

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 11KV ใช้หน้าสัมผัสอัลลอยด์ Cu-Cr และเครื่องเป่าลมนำเข้า มีค่าการสับต่ำ อัตราการรั่วไหลต่อปี <0.5% และอายุการใช้งาน 30 ปี ปรับให้เข้ากับ -45°C~+85°C, ความสูง ≤4000m โดยมีอายุการใช้งานเชิงกล ≥50,000 ครั้ง

2. เทคโนโลยีชั้นนำและการควบคุมคุณภาพ

ด้วยการปิดผนึกเพียงครั้งเดียวและเทคโนโลยีการตรวจจับการรั่วไหลอย่างรวดเร็ว โรงงานของเราจึงรับประกันความสม่ำเสมอของผลิตภัณฑ์ เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 11KV แต่ละตัวมีหมายเลขซีเรียลและรายงานผลการทดสอบที่ไม่ซ้ำกัน ซึ่งรองรับการตรวจสอบย้อนกลับได้อย่างสมบูรณ์ โดยเป็นไปตามการรับรองระดับสากล

3. สีเขียวและชาญฉลาด

ไม่มีการปล่อย SF6 เป็นมิตรกับสิ่งแวดล้อม รองรับการตรวจสอบอัจฉริยะและเข้ากันได้กับสวิตช์เกียร์กระแสหลักแบบพลักแอนด์เพลย์ ซึ่งปรับปรุงประสิทธิภาพการติดตั้งขึ้น 30%

4. ความแข็งแกร่งและบริการที่สมบูรณ์แบบ

ด้วยสิทธิบัตรหลักมากกว่า 20 ฉบับ เราให้บริการ OEM/ODM การรับประกัน 10 ปี การสนับสนุนระยะไกล 7 × 24 ชั่วโมง และบริการถึงที่ กลายเป็นซัพพลายเออร์ที่เชื่อถือได้ทั่วโลก

การใช้งานผลิตภัณฑ์

ใช้กันอย่างแพร่หลายในระบบไฟฟ้า การผลิตทางอุตสาหกรรม โครงสร้างพื้นฐานเชิงพาณิชย์ พลังงานใหม่และโครงการ EPC ในต่างประเทศสำหรับการป้องกันการส่งและการกระจายพลังงาน
