เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 24KV

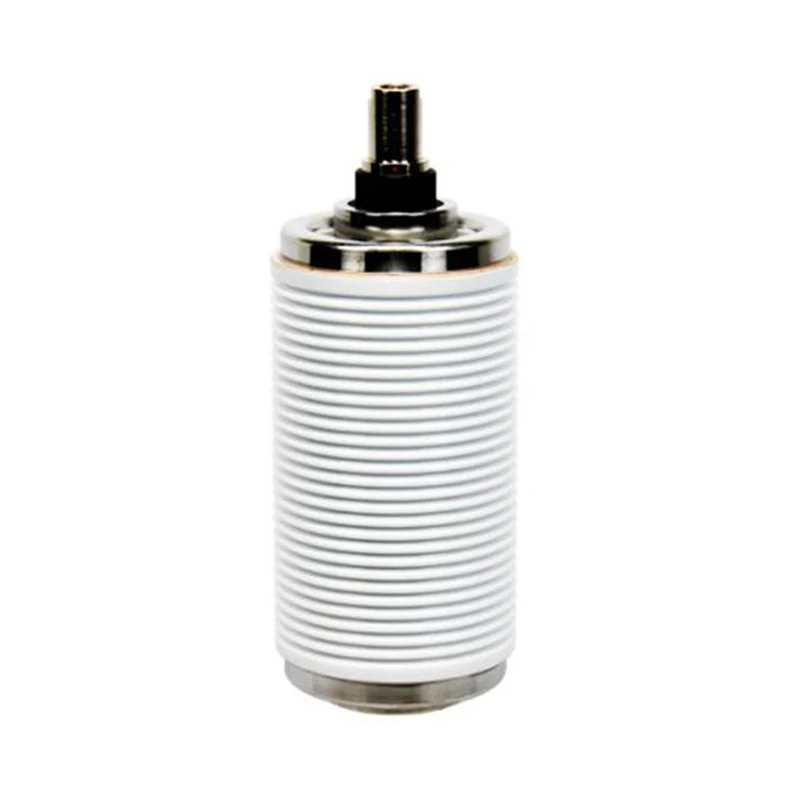

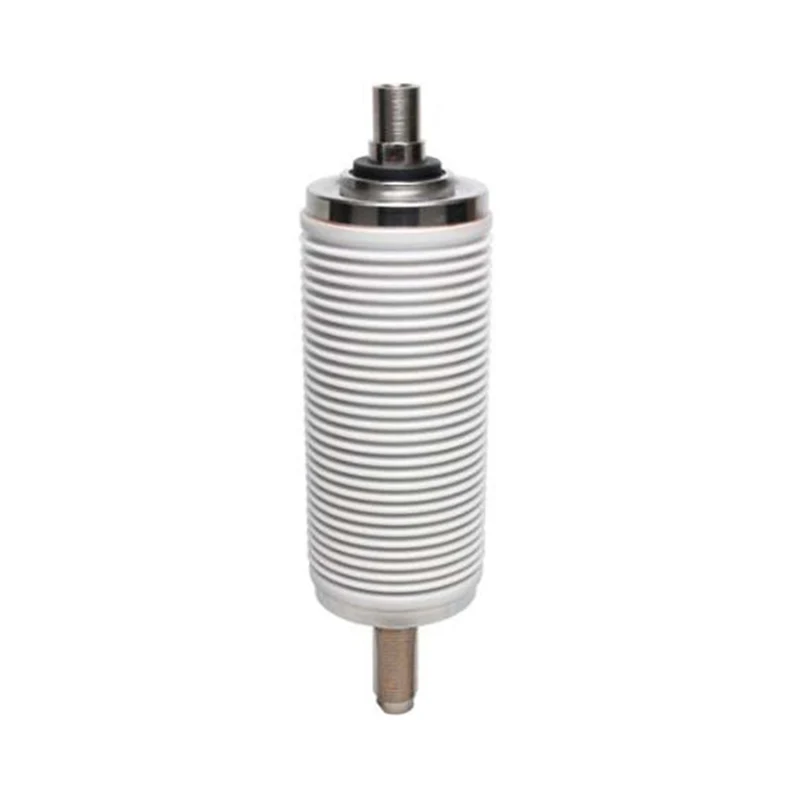

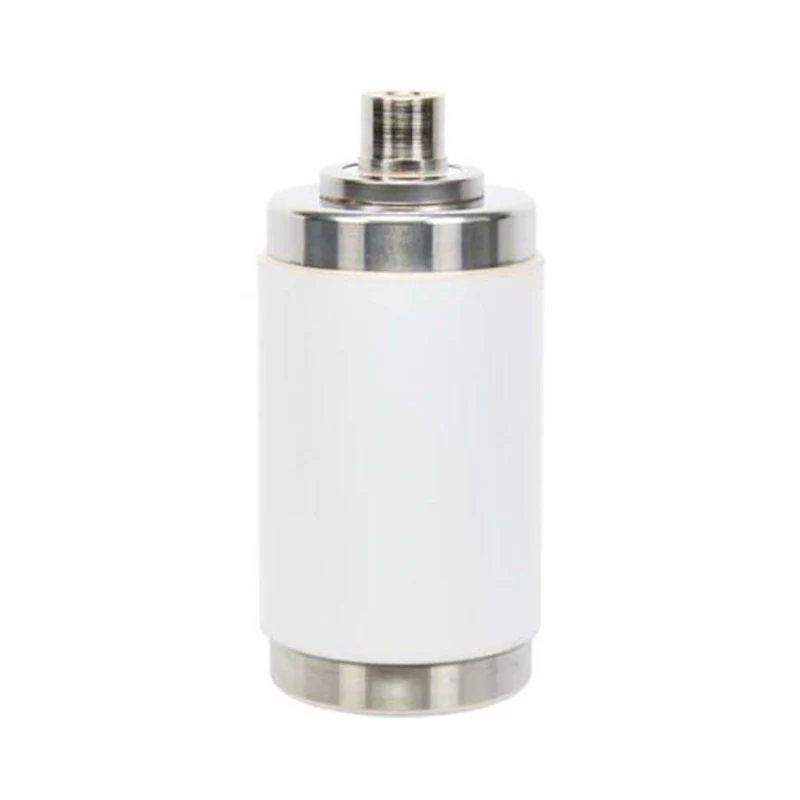

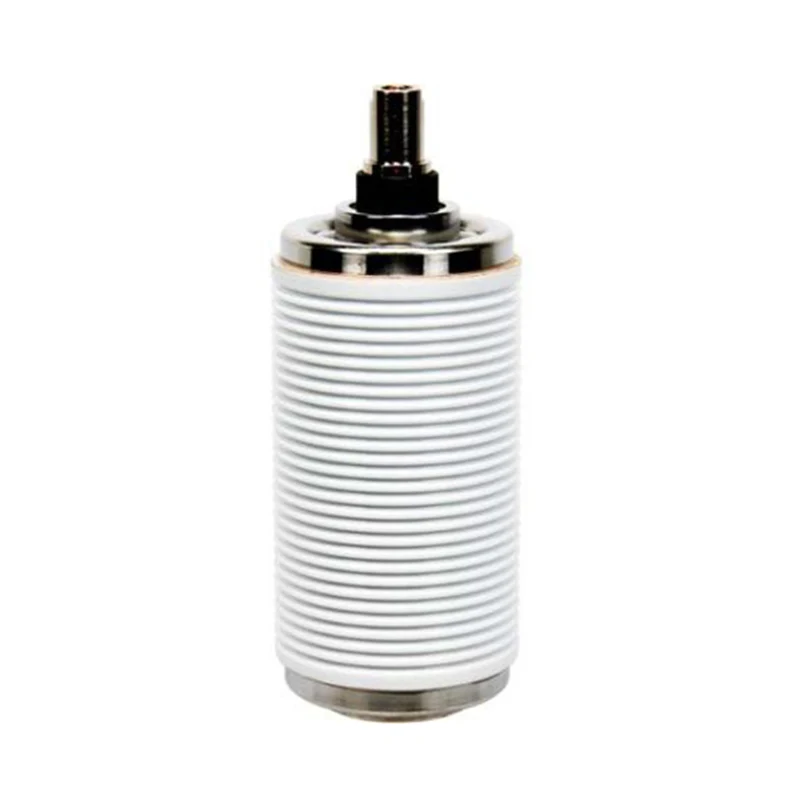

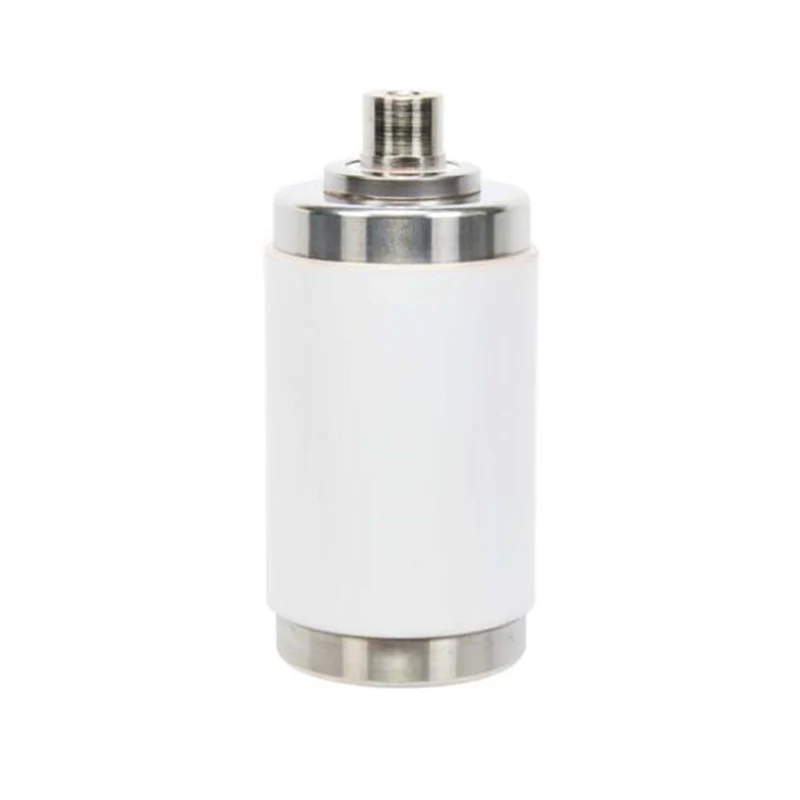

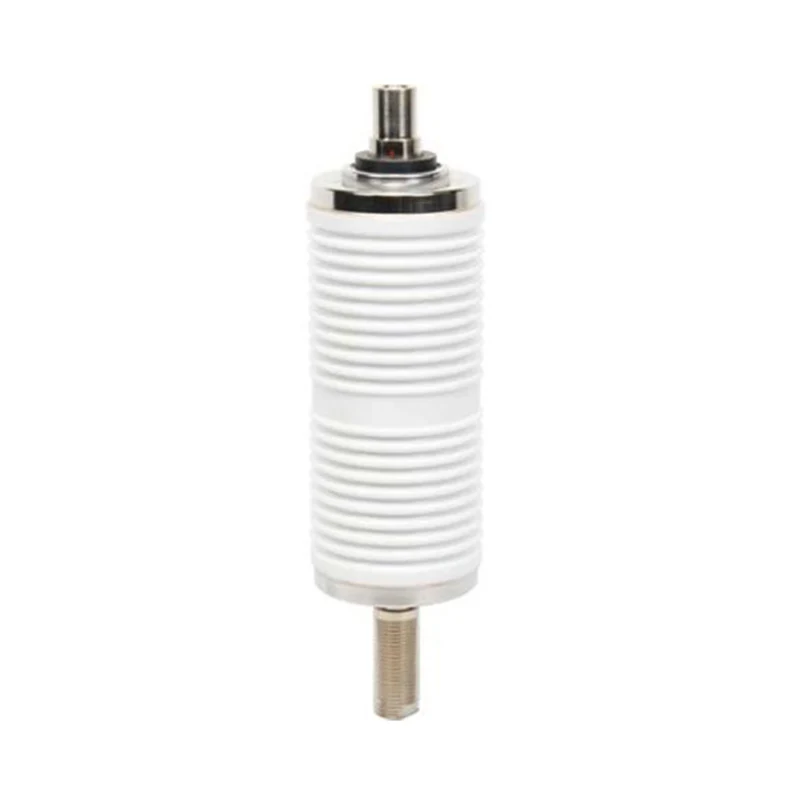

Model: TD445Z, TD445Y, TD424B, TD425B, TD425Y, TD445P

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 24KV เป็นผลิตภัณฑ์หลักของ Sunway Hanguang ผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่า 50 ปีในด้านอุปกรณ์ไฟฟ้าแรงสูง ผลิตภัณฑ์นี้ใช้เทคโนโลยีดับเพลิงด้วยอาร์คสูญญากาศสูงขั้นสูง มีประสิทธิภาพ ความน่าเชื่อถือ การปกป้องสิ่งแวดล้อมที่เป็นมิตรต่อสิ่งแวดล้อมเป็นเลิศ และความสามารถในการปรับเปลี่ยนได้กว้าง เป็นไปตามมาตรฐาน GB, IEC และ ANSI ด้วยการดำเนินงานที่มั่นคงในกว่า 40 ประเทศและยอดส่งมอบสะสมเกิน 80,000 หน่วย จึงเป็นตัวเลือกที่เชื่อถือได้สำหรับลูกค้าทั่วโลก ในฐานะซัพพลายเออร์ชั้นนำ Sunway Hanguang มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและบริการที่ครอบคลุม

ส่งคำถาม

รายละเอียดสินค้า

Sunway Hanguang ก่อตั้งขึ้นในปี 1968 ในเขตเทคโนโลยีขั้นสูงเสี่ยวกัง มณฑลหูเป่ย ประเทศจีน โดยมุ่งเน้นที่อุปกรณ์ไฟฟ้าแรงสูงมานานกว่า 50 ปี ในฐานะผู้ผลิตมืออาชีพที่บูรณาการการวิจัยและพัฒนา การผลิต การขาย และการบริการ บริษัทมีโรงงานผลิตขนาด 40,000 ตารางเมตร สินทรัพย์รวมกว่า 80 ล้านหยวน มีทีมงาน R&D 16 คน และมีผลผลิตปีละ 350,000 หน่วย เป็นหนึ่งในองค์กรที่มีความครอบคลุมพารามิเตอร์ตัวขัดขวางสุญญากาศที่กว้างที่สุดทั่วโลก โดยวางรากฐานที่มั่นคงสำหรับการจ่ายเซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 24KV ที่มั่นคง

ภาพรวมผลิตภัณฑ์และพารามิเตอร์หลัก

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 24KV ซึ่งเป็นผลิตภัณฑ์หลักของ Sunway Hanguang ได้รับการออกแบบมาเพื่อการกระจายพลังงานไฟฟ้าแรงดันปานกลางและแรงสูง ด้วยประสิทธิภาพที่มั่นคงและมีความปลอดภัยสูง พารามิเตอร์หลัก: แรงดันไฟฟ้า 24kV (สูงสุด 25.8kV) สำหรับระบบ 50/60Hz; ระดับสุญญากาศ ≥1.33×10⁻³Pa ไม่มีการปล่อย SF₆ สอดคล้องกับมาตรฐาน GB/IEC/ANSI; ส่งออกโตเกิน 10% ต่อปี

ตารางพารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
หมายเลขรุ่น	VITD 24/2000-25Z	วิตดี 24/2000-25ป	VITD 24/1250-20B	VITD 24/1250-25B	VITD 24/1250-25Y	VITD 24/2000-25P
จัดอันดับความถี่	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต
จัดอันดับแรงดันไฟฟ้าสูงสุดต่อสาย	24kV, rms	24kV, rms	24kV, rms	24kV, rms	24kV, rms	24kV, rms
กำลังไฟพิกัดความถี่ทนต่อแรงดันไฟฟ้า:อากาศ	79kV, rms	79kV, rms	65/79kV, rms	65kV, rms	65/79kV, rms	79kV, rms
แรงดันไฟฟ้าที่ทนแรงกระตุ้นได้:อากาศ	125kV จุดสูงสุด	1600kV จุดสูงสุด	125/145kV พีค	125kV จุดสูงสุด	125/145kV พีค	125kV จุดสูงสุด
จัดอันดับกระแสปกติ	2000A	2000A	1250A	1250A	1250A	2000A
พิกัดกระแสไฟลัดวงจร (พื้นฐานสมมาตร 3 เฟส)	25kA, rms	25kA, rms	20kA, rms	25kA, rms	25kA, rms	25kA, rms
เปอร์เซ็นต์ส่วนประกอบ DC ของกระแสไฟที่แตกหักของ S.C	0.5	0.5	0.5	0.5	0.5	0.5
พิกัดกระแสไฟฟ้าลัดวงจร	63kA จุดสูงสุด	63kA จุดสูงสุด	50kA จุดสูงสุด	63kA จุดสูงสุด	63kA จุดสูงสุด	63kA จุดสูงสุด
จัดอันดับระยะเวลาของกระแสระยะสั้น	4ส	4ส	4ส	3 วินาที	4ส	4ส
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	25kA, rms	25kA, rms	20kA, rms	25kA, rms	25kA, rms	25kA, rms
จัดอันดับสูงสุดทนต่อปัจจุบัน	63kA, rms	63kA, rms	50kA, rms	63kA, rms	63kA, rms	63kA, rms
ความต้านทานการสัมผัสสูงสุดที่แรงปิดขั้นต่ำ	18ไมโครโอห์ม	18ไมโครโอห์ม	18ไมโครโอห์ม	18ไมโครโอห์ม	18ไมโครโอห์ม	18ไมโครโอห์ม
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุเดี่ยว	630A, rms	630A, rms	630A, rms	400A, rms	630A, rms	630A, rms
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุแบบ Back-to-Back	400A, rms	400A, rms	400A, rms		400A, rms	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	o-0.3s-co-180s-co	o-0.3s-co-180s-co	o-0.3s-co-180s-co		o-0.3s-co-180s-co	o-0.3s-co-180s-co
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	2.96กก	4.88กก	3.11กก	2.65กก	4.88กก	2.96กก
น้ำหนักชิ้นส่วนที่เคลื่อนที่ (ประมาณ)	1.1กก	1.4กก	1.08กก	1.2กก	1.38กก	1.1กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	120±50นิวตัน	120±50นิวตัน	120±50นิวตัน	15.9กก.F	120±50นิวตัน	120±50นิวตัน
แรงที่ต้องใช้ในการเปิดหน้าสัมผัสค้างไว้ที่ Full Stroke	190±60นิวตัน	190±60นิวตัน	190±60นิวตัน		190±60นิวตัน	190±60นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ติดต่อโรคหลอดเลือดสมอง	13±1 มม	13±1 มม	13±1 มม	12±1 มม	13±1 มม	13±1 มม
ความเร็วในการเปิด (ช่องว่างการติดต่อเฉลี่ย 75 ช่อง)	1.5±0.2ม./วินาที	1.5±0.2ม./วินาที	1.5±0.2ม./วินาที	1.0-1.4ม./วินาที	1.5±0.2ม./วินาที	1.5±0.2ม./วินาที
Overtravel สูงสุดในระหว่างการเปิด	2มม	2มม	2มม	2มม	2มม	2มม
การฟื้นตัวสูงสุดระหว่างการเปิด	2มม	2มม	2มม	2มม	2มม	2มม
ความเร็วในการปิด (ค่าเฉลี่ยของช่องว่างหน้าสัมผัส 30% สุดท้าย)	0.9±0.2ม./วินาที	0.9±0.2ม./วินาที	0.9±0.2ม./วินาที	0.6-1.0ม./วินาที	0.9±0.2ม./วินาที	0.9±0.2ม./วินาที
ระยะเวลาการตีกลับการติดต่อสูงสุด (สูงสุด 2 การตีกลับ)	≤2ms	≤2ms	≤2ms	0.002วินาที	≤2ms	≤2ms
จัดอันดับแรงอัดสัมผัส	2500±200นิวตัน	3150±200นิวตัน	2000±200นิวตัน	184-203กก.F	2500±200นิวตัน	2500±200นิวตัน
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms	≤2ms	≤2ms		≤2ms	≤2ms
ชีวิต (โดยประมาณ)
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	50,000 การดำเนินงาน	50,000 การดำเนินงาน	50,000 การดำเนินงาน	50,000 การดำเนินงาน	50,000 การดำเนินงาน	50,000 การดำเนินงาน
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	100 ปฏิบัติการ	100 ปฏิบัติการ	100 ปฏิบัติการ	100 ปฏิบัติการ	100 ปฏิบัติการ	100 ปฏิบัติการ
ชีวิตเครื่องกล	50,000 การดำเนินงาน	50,000 การดำเนินงาน	50,000 การดำเนินงาน	50,000 การดำเนินงาน	50,000 การดำเนินงาน	50,000 การดำเนินงาน
ติดต่อจำกัดการกัดเซาะ	3มม	3มม	3มม	3มม	3มม	3มม
อายุการเก็บรักษา	20ปี	20ปี	20ปี	20ปี	20ปี	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

1. ประสิทธิภาพ ความปลอดภัย และความทนทานที่ยอดเยี่ยม

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 24KV ใช้หน้าสัมผัสโลหะผสม Cu-Cr (กระแสสับ <3A) และเบลโลว์สแตนเลส 316L นำเข้า (อัตราการรั่วไหลต่อปี <0.5%) พร้อมอายุการใช้งานการออกแบบ 30 ปี เสาที่ห่อหุ้มอีพอกซีเรซินช่วยให้มั่นใจได้ถึงความเป็นฉนวน ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง (-45°C~+85°C, ความสูง ≤4000ม.) และกลไกการทำงานเสริมที่มีอายุการใช้งานเชิงกล ≥50,000 ครั้ง

2. เทคโนโลยีชั้นนำ คุณภาพที่ควบคุมได้

อาศัยเทคโนโลยีการปิดผนึกและการตรวจจับการรั่วไหลขั้นสูง ผสมผสานกับการควบคุมคุณภาพทุกกระบวนการและการทดสอบก่อนส่งมอบ แต่ละผลิตภัณฑ์จึงมีหมายเลขซีเรียลที่ไม่ซ้ำกันสำหรับการตรวจสอบย้อนกลับ ส่วนประกอบหลักได้รับการตรวจสอบอย่างเข้มงวดเพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอ

3. Green Intelligence ความสามารถในการปรับตัวที่กว้างขวาง

หากไม่มีการปล่อย SF₆ มันเป็นทางเลือกที่เป็นมิตรต่อสิ่งแวดล้อม รองรับการตรวจสอบอัจฉริยะ และเข้ากันได้กับตู้สวิตช์กระแสหลัก (ปลั๊กแอนด์เพลย์) ช่วยเพิ่มประสิทธิภาพการติดตั้ง 35%

4. ความแข็งแกร่ง บริการครบวงจร

ด้วยสิทธิบัตรหลักมากกว่า 25 ฉบับ Sunway Hanguang ให้บริการ OEM/ODM และการจัดส่งภายใน 10-20 วันสำหรับรุ่นปกติ ศูนย์เทคนิค Global 18 ให้การรับประกัน 10 ปีและบริการ 7 × 24 ชั่วโมง ทำให้มั่นใจได้ถึงการใช้งานเบรกเกอร์ขัดขวางสุญญากาศ 24KV ได้อย่างไร้กังวล

การใช้งานผลิตภัณฑ์

มีการใช้กันอย่างแพร่หลายในระบบไฟฟ้า การผลิตภาคอุตสาหกรรม โครงสร้างพื้นฐานการขนส่ง สาขาพลังงานใหม่ และโครงการ EPC ในต่างประเทศ ซึ่งให้การสนับสนุนที่มั่นคงสำหรับสถานการณ์ไฟฟ้าแรงสูงต่างๆ
