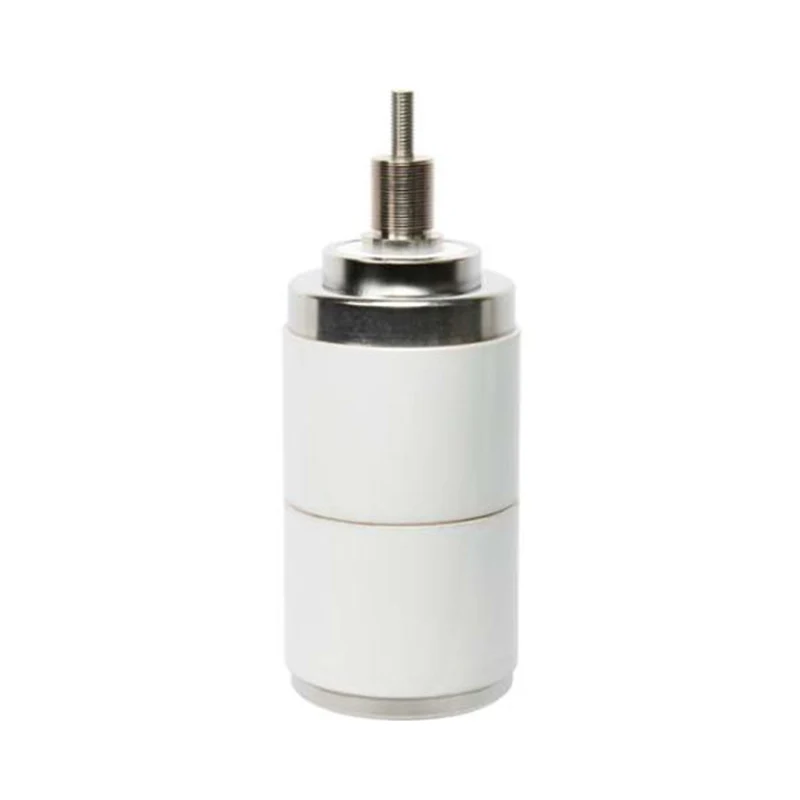

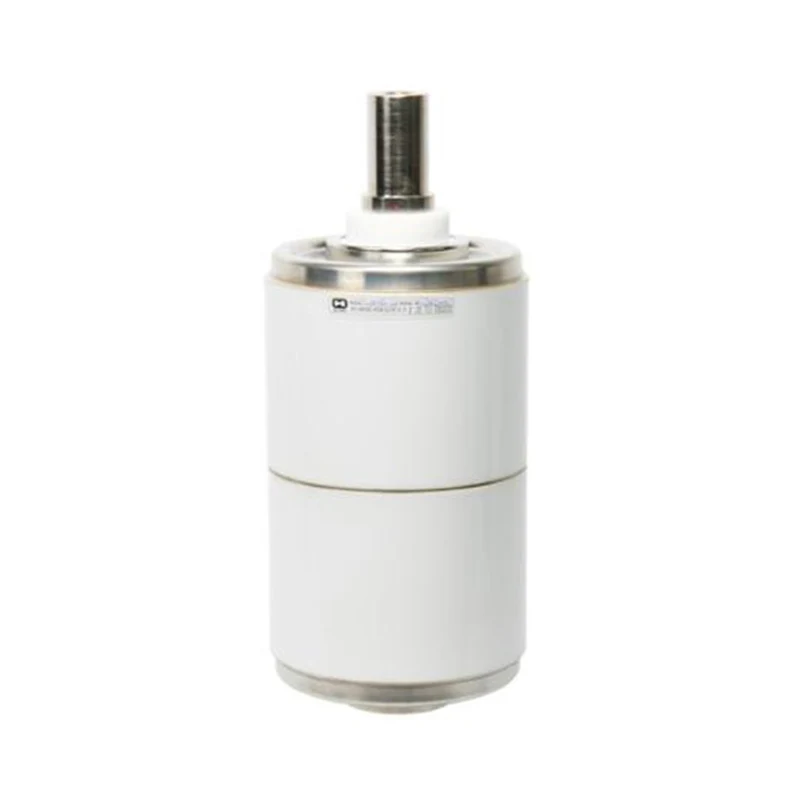

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 36KV

Model: TD555P, TD545K, TD545A

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 36KV เป็นผลิตภัณฑ์ระดับไฮเอนด์หลักของ Sunway Hanguang ผู้ผลิตมืออาชีพที่มีรากฐานในประเทศจีน เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 36KV นี้ใช้เทคโนโลยีดับอาร์กสุญญากาศสูงขั้นสูง โดยไม่มีการปล่อย SF₆ ซึ่งเป็นไปตามมาตรฐานสากล มีการใช้กันอย่างแพร่หลายในกว่า 50 ประเทศ ทำให้ Sunway Hanguang เป็นซัพพลายเออร์ระดับโลกที่เชื่อถือได้ในอุตสาหกรรมเครื่องขัดขวางสุญญากาศ

ส่งคำถาม

รายละเอียดสินค้า

Sunway Hanguang ก่อตั้งขึ้นในปี 1968 ในเขตเทคโนโลยีขั้นสูง Xiaogan มณฑลหูเป่ย์ ประเทศจีน โดยมุ่งเน้นที่อุปกรณ์ไฟฟ้าแรงสูงมานานกว่า 50 ปี ด้วยฐานการผลิตขนาด 40,000 ตารางเมตร ทีมงาน R&D 16 คน และอุปกรณ์นำเข้าขั้นสูง โรงงานแห่งนี้รับประกันการผลิตจำนวนมากอย่างมีเสถียรภาพของเบรกเกอร์ขัดขวางสุญญากาศ 36KV โดยมีกำลังการผลิต 350,000 หน่วยต่อปี

ภาพรวมผลิตภัณฑ์

ในฐานะผลิตภัณฑ์หลักของ Sunway Hanguang เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 36KV ได้รับการออกแบบมาสำหรับระบบ 50/60Hz โดยมีแรงดันไฟฟ้าพิกัด 36KV (สูงสุด 40.5KV) และระดับสุญญากาศ ≥1.33×10⁻³Pa เป็นไปตามมาตรฐาน GB, IEC และ ANSI มีการดำเนินงานอย่างมีเสถียรภาพในกว่า 50 ประเทศ โดยมีการส่งมอบสะสมมากกว่า 60,000 หน่วย และการเติบโตของการส่งออกต่อปีมากกว่า 10%

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
หมายเลขรุ่น	VITD 36/2500-25P	มท. 36/2543-26.3ก	VITD 36/2000-25A
ความถี่ที่กำหนด	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	36/40.5kV, rms	40.5kV, rms	40.5kV, rms
จัดอันดับความถี่กำลังไฟฟ้าในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (1 นาที)	70/95kV, rms	95kV, rms	95kV, rms
แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า	170/185kV พีค	185kV จุดสูงสุด	185kV จุดสูงสุด
จัดอันดับปัจจุบัน	2500A	2000A	2000A
ความต้านทานของวงจรที่แรงสัมผัสพิกัดต่ำสุด	≤20ไมโครโอห์ม	≤20ไมโครโอห์ม	≤20ไมโครโอห์ม
จัดอันดับกระแสไฟฟ้าลัดวงจร	25kA, rms	25kA, rms	25kA, rms
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า	25kA, rms	25kA, rms	25kA, rms
ระยะเวลาที่กำหนดของการลัดวงจร	4ส	4ส	4ส
พิกัดสูงสุดทนกระแสได้	63kA, rms	63kA, rms	63kA, rms
จัดอันดับการลัดวงจรทำให้ปัจจุบัน	63kA, rms	63kA, rms	63kA, rms
สูงสุด ส่วนประกอบดีซี	0.4	0.4	0.4
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุเดี่ยว	630A, rms	630A, rms	630A, rms
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุแบบ back-to-back	400A, rms	400A, rms	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	5.32กก	8.23กก	8.23กก
น้ำหนักของชิ้นส่วนที่เคลื่อนย้ายได้	2.1กก	3.74กก	3.74กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	170±40นิวตัน	170±40นิวตัน	170±40นิวตัน
ต้องใช้แรงในการเปิดหน้าสัมผัสค้างไว้จนสุด	320±50นิวตัน	320±50นิวตัน	320±50นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ระยะห่างระหว่างผู้ติดต่อที่เปิดอยู่	15±1มม	18±2มม	18±2มม
ความเร็วเปิดเฉลี่ย (เฉลี่ย 75% แรกของช่องว่างการติดต่อ)	1.5±0.3ม./วินาที	1.6±0.3ม./วินาที	1.6±0.3ม./วินาที
ความเร็วในการปิดโดยเฉลี่ย (เฉลี่ย 30% สุดท้ายของช่องว่างการติดต่อ)	1.1±0.2ม./วินาที	1.3±0.2ม./วินาที	1.3±0.2ม./วินาที
จัดอันดับเพิ่มแรงสุดท้ายสัมผัสภายนอก	2500±200นิวตัน	2500±200นิวตัน	2500±200นิวตัน
ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ	≤2ms	≤2ms	≤2ms
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms	≤2ms	≤2ms
การฟื้นตัวสูงสุดระหว่างการเปิด	≤2มม	≤2มม	≤2มม
ชีวิต (โดยประมาณ)
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	ปฏิบัติการ 20,000 ครั้ง	ปฏิบัติการ 20,000 ครั้ง	ปฏิบัติการ 20,000 ครั้ง
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	50 ปฏิบัติการ	50 ปฏิบัติการ	50 ปฏิบัติการ
ชีวิตเครื่องกล	ปฏิบัติการ 30,000 ครั้ง	ปฏิบัติการ 30,000 ครั้ง	ปฏิบัติการ 30,000 ครั้ง
ติดต่อจำกัดการกัดเซาะ	3มม	3มม	3มม
อายุการเก็บรักษา	20ปี	20ปี	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

1. ประสิทธิภาพดีเยี่ยม ปลอดภัย และทนทาน

ตัวขัดขวางของเซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 36KV ใช้หน้าสัมผัสโลหะผสม Cu-Cr พร้อมกระแสไฟตัด <3A และประสิทธิภาพการป้องกันการเชื่อมที่แข็งแกร่ง ติดตั้งระบบสูบลมและระบบฉนวนอีพ็อกซี่ APG ที่นำเข้า ทำให้มีอายุการใช้งานการออกแบบ 30 ปี ทนอุณหภูมิ -45°C~+85°C และความสูง ≤4000 ม. พร้อมการทำงานโดยไร้ปัญหาโดยเฉลี่ยตลอด 18 ปี

2. เทคโนโลยีชั้นนำ คุณภาพที่ควบคุมได้

อาศัยเทคโนโลยีการผลิตขั้นสูง ส่วนประกอบหลักได้รับการตรวจสอบอย่างเข้มงวด เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 36KV แต่ละตัวผ่านการทดสอบเต็มรายการ 12 รายการก่อนจัดส่ง โดยมีการตรวจสอบย้อนกลับด้วยโค้ด QR และอัตราความล้มเหลว ≤0.05%

3. สีเขียวและชาญฉลาด ความสามารถในการปรับตัวที่กว้างขวาง

หากไม่มีการปล่อย SF₆ อุปกรณ์จะเป็นไปตามมาตรฐานด้านสิ่งแวดล้อม รองรับการตรวจสอบอัจฉริยะ และเข้ากันได้กับสวิตช์เกียร์ทั่วไป การออกแบบ Plug-and-Play โดยไม่ต้องใช้เครื่องมือช่วยเพิ่มประสิทธิภาพการติดตั้งได้ถึง 40%

4. ความแข็งแกร่ง บริการครบวงจร

Sunway Hanguang มีสิทธิบัตรหลักมากกว่า 30 ฉบับ ซึ่งให้การปรับแต่ง OEM/ODM สำหรับผลิตภัณฑ์ โดยมีการจัดส่งภายใน 15-25 วันสำหรับรุ่นทั่วไป มีการสนับสนุนหลังการขายทั่วโลกตลอด 24 ชั่วโมงทุกวันและการรับประกัน 10 ปี

การใช้งานผลิตภัณฑ์

ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายใน: ระบบไฟฟ้า (สถานีไฟฟ้าย่อย 36KV) การผลิตทางอุตสาหกรรม (โลหะวิทยา ปิโตรเลียม) พลังงานใหม่ (พลังงานลมนอกชายฝั่ง) โครงสร้างพื้นฐานระดับสูง และโครงการ "Belt and Road" ในต่างประเทศ
