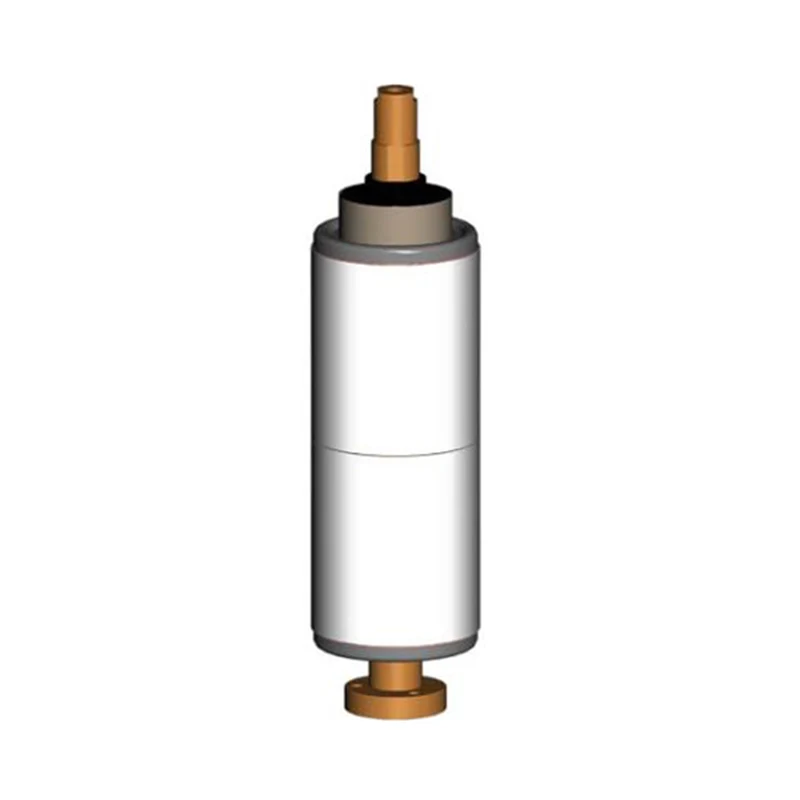

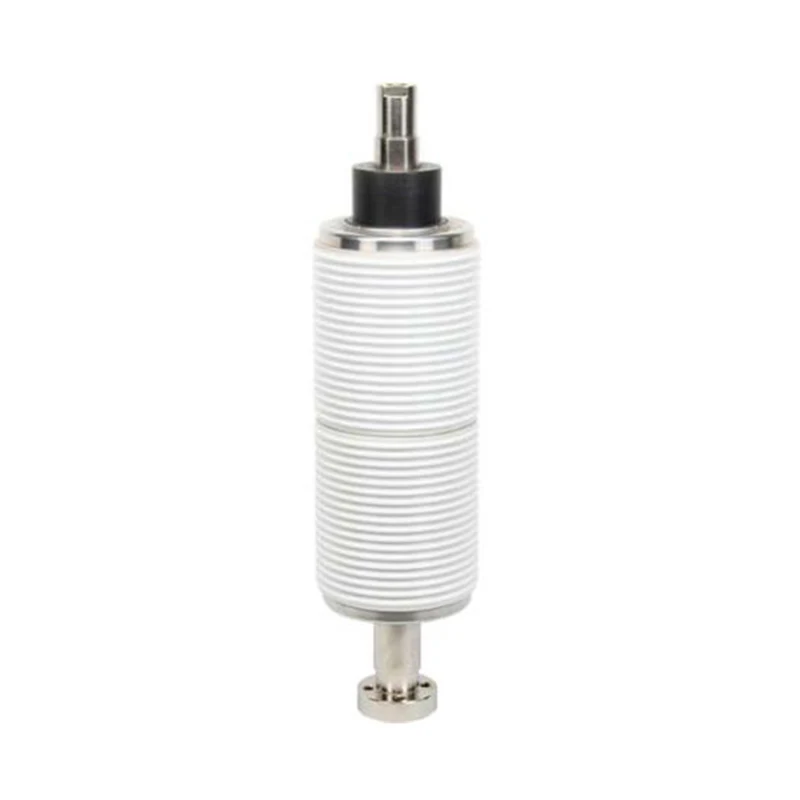

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 40.5KV

Model: TD544H, TD544

เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 40.5kV เป็นผลิตภัณฑ์ระดับไฮเอนด์หลักของ Sunway Hanguang ผู้ผลิตชั้นนำที่มีประสบการณ์มากกว่า 50 ปีในด้านอุปกรณ์ไฟฟ้าแรงสูง เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศขนาด 40.5kV นี้ใช้เทคโนโลยีการดับเพลิงด้วยอาร์กสุญญากาศสูงขั้นสูง โดดเด่นด้วยประสิทธิภาพที่เป็นเลิศ ความอัจฉริยะที่เป็นมิตรต่อสิ่งแวดล้อม และบริการที่ครอบคลุม

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะผลิตภัณฑ์หลักของ Sunway Hanguang เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศ 40.5kV ได้รับการออกแบบมาสำหรับระบบ AC 50/60Hz (พิกัดแรงดันไฟฟ้า/แรงดันใช้งานสูงสุด: 40.5kV) ระดับสุญญากาศดีกว่า 1.33×10⁻³Pa ทำให้มั่นใจได้ว่าอาร์คจะสูญพันธุ์อย่างรวดเร็วโดยไม่มีการหยุดทำงานหรือการระเบิด และเป็นมิตรกับสิ่งแวดล้อม ซึ่งสอดคล้องกับความต้องการพลังงานสีเขียว

เป็นไปตามมาตรฐาน GB, IEC, ANSI และ DIN ครอบคลุมรุ่นต่างๆ เช่น VITD40.5/2000-40 ด้วยการส่งมอบมากกว่า 60,000 เครื่องทั่วโลก และการเติบโตของการส่งออก 10% ต่อปี เซอร์กิตเบรกเกอร์ขัดขวางสุญญากาศขนาด 40.5kV นี้ได้รับการยอมรับอย่างกว้างขวางจากลูกค้าในประเทศและต่างประเทศ ปราศจากการปล่อยก๊าซ SF₆ เป็นไปตามมาตรฐานสากลหลายมาตรฐาน ดำเนินงานอย่างมีเสถียรภาพในกว่า 50 ประเทศ และกลายเป็นตัวเลือกที่เชื่อถือได้สำหรับองค์กรด้านพลังงานทั่วโลก ซึ่งสนับสนุนความปลอดภัยของระบบไฟฟ้าและเป้าหมาย "คาร์บอนคู่"

ตารางพารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
หมายเลขรุ่น	วิธ 36/2000-20H	VITD40.5/2000-40
ความถี่ที่กำหนด	50/60เฮิร์ต	50/60เฮิร์ต
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	40.5kV, rms	40.5kV, rms
จัดอันดับความถี่กำลังไฟฟ้าในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (1 นาที)	95kV, rms	95kV, rms
แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า	185kV จุดสูงสุด	185kV จุดสูงสุด
5.จัดอันดับปัจจุบัน	2000A	2000A
ความต้านทานของวงจรที่แรงสัมผัสพิกัดต่ำสุด	≤20ไมโครโอห์ม	≤20ไมโครโอห์ม
จัดอันดับกระแสไฟฟ้าลัดวงจร	20kA, rms	31.5kA, rms
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า	20kA, rms	31.5kA, rms
ระยะเวลาที่กำหนดของการลัดวงจร	4ส	4ส
พิกัดสูงสุดทนกระแสได้	50kA, rms	80kA, rms
จัดอันดับการลัดวงจรทำให้ปัจจุบัน	50kA, rms	80kA, rms
สูงสุด ส่วนประกอบดีซี	0.4	0.4
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุเดี่ยว	630A, rms	630A, rms
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุแบบ back-to-back	400A, rms	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	12.35กก	12.35กก
น้ำหนักของชิ้นส่วนที่เคลื่อนย้ายได้	4.1กก	4.1กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	170±40นิวตัน	170±40นิวตัน
ต้องใช้แรงในการเปิดหน้าสัมผัสค้างไว้จนสุด	320±50นิวตัน	320±50นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ระยะห่างระหว่างผู้ติดต่อที่เปิดอยู่	20±2มม	20±2มม
ความเร็วเปิดเฉลี่ย (เฉลี่ย 75% แรกของช่องว่างการติดต่อ)	1.6±0.3ม./วินาที	1.6±0.3ม./วินาที
ความเร็วในการปิดโดยเฉลี่ย (เฉลี่ย 30% สุดท้ายของช่องว่างการติดต่อ)	1.3±0.2ม./วินาที	1.3±0.2ม./วินาที
จัดอันดับเพิ่มแรงสุดท้ายสัมผัสภายนอก	3100±200นิวตัน	3100±200นิวตัน
ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ	≤2ms	≤2ms
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms	≤2ms
การฟื้นตัวสูงสุดระหว่างการเปิด	≤2มม	≤2มม
ชีวิต (โดยประมาณ)
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	20,000การดำเนินงาน	20,000การดำเนินงาน
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	50การดำเนินงาน	50การดำเนินงาน
ชีวิตเครื่องกล	30,000การดำเนินงาน	30,000การดำเนินงาน
ติดต่อจำกัดการกัดเซาะ	3มม	3มม
อายุการเก็บรักษา	20ปี	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

1. ประสิทธิภาพ ความปลอดภัย และความทนทานที่ยอดเยี่ยม

ใช้หน้าสัมผัสอัลลอยด์ Cu-Cr (กระแสสับ <3A) และสูบลม 316L ที่นำเข้า (อายุความล้า > 30,000 ครั้ง) จึงมีอายุการใช้งานออกแบบ 30 ปี ระบบฉนวนปรับให้เข้ากับมลภาวะ Class IV อุณหภูมิ -45°C~+85°C และความสูง ≤4000 ม. โดยมีอัตราความล้มเหลว <0.05%

2. เทคโนโลยีชั้นนำและคุณภาพที่ควบคุมได้

อาศัยเทคโนโลยีการปิดผนึกและการตรวจจับการรั่วไหลขั้นสูง ผสมผสานกับการตรวจสอบส่วนประกอบหลักที่เข้มงวดและการประกอบอัตโนมัติเต็มรูปแบบ ช่วยให้มั่นใจได้ถึงความสม่ำเสมอในระดับสูง แต่ละหน่วยผ่านการทดสอบจากโรงงาน 12 แห่งพร้อมการตรวจสอบย้อนกลับด้วยรหัส QR เพื่อการควบคุมคุณภาพ

3. ความฉลาดสีเขียวและความสามารถในการปรับตัวที่กว้างขวาง

ปลอด SF₆ และเป็นไปตามมาตรฐาน IEC 62271-404 แทนที่เซอร์กิตเบรกเกอร์แบบเดิม รองรับโมดูลตรวจสอบอัจฉริยะ เชื่อมต่อกับแพลตฟอร์ม IEC 61850 และเข้ากันได้กับสวิตช์เกียร์หลัก ซึ่งช่วยเพิ่มประสิทธิภาพการติดตั้งได้ถึง 40%

4. ความแข็งแกร่งและบริการที่ครบวงจร

ด้วยสิทธิบัตรหลักมากกว่า 30 ฉบับ ให้บริการ OEM/ODM (จัดส่งภายใน 15-25 วันสำหรับรุ่นทั่วไป) ผ่านการรับรองระดับนานาชาติหลายรายการ โดยให้การรับประกัน 10 ปี และการสนับสนุนทางเทคนิคทั่วโลกตลอด 7 ชั่วโมงตลอด 24 ชั่วโมงผ่านศูนย์ภูมิภาค 20 แห่ง

การใช้งานผลิตภัณฑ์

มีการใช้กันอย่างแพร่หลายใน: ระบบไฟฟ้า (โครงการสนับสนุน UHV, โครงการสำคัญระดับนานาชาติ); การผลิตทางอุตสาหกรรม (โลหะวิทยา ปิโตรเลียม ฯลฯ ); พลังงานใหม่และการขนส่ง (พลังงานลมนอกชายฝั่ง การขนส่งทางรถไฟ); โครงสร้างพื้นฐานระดับสูง และโครงการ EPC ในต่างประเทศ "Belt and Road"

คำถามที่พบบ่อย

1. การปรับแต่ง

รองรับการปรับแต่งหลายมิติ (พิกัดกระแส กลไกการทำงาน ฯลฯ) บริการ OEM/ODM และปรับให้เข้ากับมาตรฐานสากลต่างๆ

2. เสถียรภาพด้านคุณภาพ

การตรวจสอบส่วนประกอบหลักที่เข้มงวด การผลิตอัตโนมัติ การทดสอบโรงงาน 12 แห่ง และการตรวจสอบย้อนกลับด้วยรหัส QR ช่วยให้มั่นใจในคุณภาพที่มั่นคง

3. การรับประกันและบริการหลังการขาย

การรับประกันแบบจำกัดเงื่อนไข 10 ปี; การสนับสนุนด้านเทคนิคทั่วโลกตลอด 7 ชั่วโมงตลอด 24 ชั่วโมง (คำแนะนำในการติดตั้ง การวินิจฉัยข้อผิดพลาด การจัดหาอะไหล่)

4. การขนส่งและการติดตั้ง

บรรจุภัณฑ์กันความชื้นแบบกำหนดเองใช้สำหรับการขนส่ง มีการให้คำแนะนำในการติดตั้งนอกสถานที่/ระยะไกล โดยต้องมีการตรวจสอบประสิทธิภาพหลังการติดตั้ง
