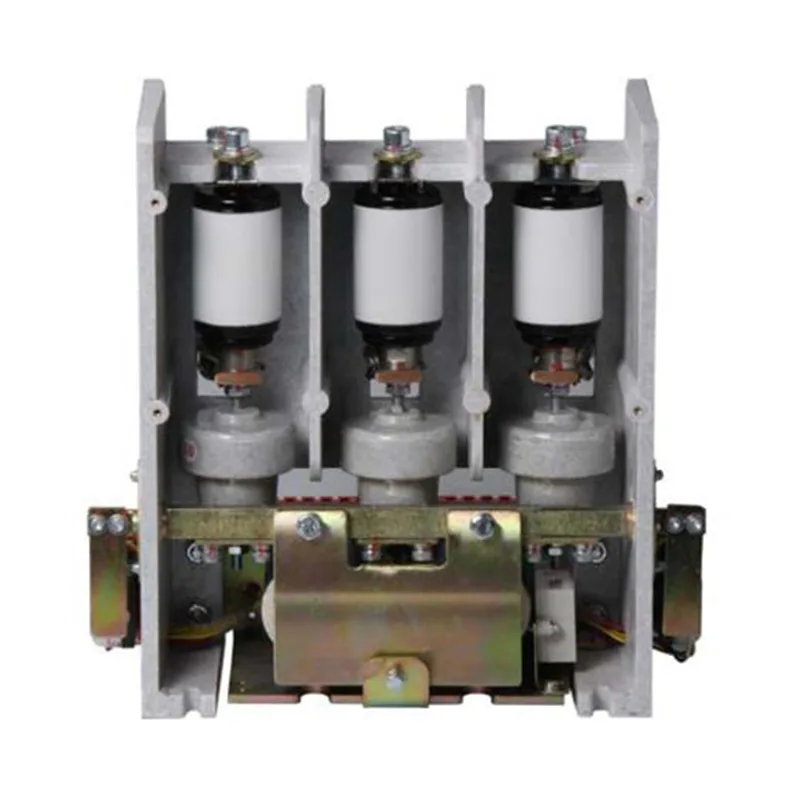

คอนแทคเตอร์สุญญากาศ 3.6KV

Model: VSHC-3.6-400

คอนแทคเตอร์สุญญากาศ Sunway Hanguang 3.6KV เป็นอุปกรณ์ควบคุมหลักสำหรับระบบจำหน่ายไฟฟ้าแรงดันปานกลาง 50/60Hz AC ที่ครอบคลุมซีรีส์ VSHC และ VC-3.6 ด้วยกระแสพิกัดตั้งแต่ 200A ถึง 1250A จึงเหมาะสำหรับการทำงานสวิตชิ่งบ่อยครั้งสูงถึง 300 ครั้งต่อชั่วโมงสำหรับการทำงานต่อเนื่อง และ 600 ครั้งต่อชั่วโมงสำหรับการทำงานระยะสั้น ใช้สำหรับการสลับโหลดบ่อยครั้ง เช่น มอเตอร์และหม้อแปลงไฟฟ้า ด้วยประสบการณ์ในอุตสาหกรรม เทคโนโลยีขั้นสูง และบริการที่ครอบคลุมมากกว่าห้าสิบปี ผลิตภัณฑ์นี้ดำเนินงานได้อย่างน่าเชื่อถือในโครงการกว่า 500 โครงการทั่วโลก ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกยอดนิยมสำหรับสภาวะการทำงานที่มีความต้องการสูงและปรับให้เข้ากับความต้องการของตลาดโลกได้

ส่งคำถาม

รายละเอียดสินค้า

คอนแทคเตอร์สุญญากาศ Sunway Hanguang 3.6KV นำเสนอรุ่นหลัก เช่น VSHC-3.6-200A/400A ซึ่งเป็นไปตามมาตรฐานสากลและมาตรฐานอุตสาหกรรม เช่น IEC 60947-4-1 ใช้เครื่องขัดขวางสูญญากาศแบบสัมผัส Cu-Cr ที่มีความบริสุทธิ์สูงและกลไกขับเคลื่อนแม่เหล็กถาวร MAC แบบบิสเทเบิลที่ได้รับการปรับปรุง ผสานรวมกระบวนการปิดผนึกเพียงครั้งเดียวและระบบควบคุมคุณภาพที่สมบูรณ์เพื่อให้มั่นใจในการทำงานที่เชื่อถือได้ โรงงานของเรามีอุปกรณ์การทดสอบขั้นสูงครบครัน ผลิตภัณฑ์นี้เข้ากันได้กับสวิตช์เกียร์แรงดันปานกลางกระแสหลัก โดยมีการติดตั้งมากกว่า 200,000 เครื่องทั่วโลกและส่งออกไปยังหลายประเทศ การส่งออกเติบโตขึ้นมากกว่า 10% ต่อปีในทศวรรษที่ผ่านมา และเราได้จัดหาผลิตภัณฑ์ให้กับบริษัทที่มีชื่อเสียงมาอย่างยาวนาน เช่น Baowu Steel และ ABB

คุณสมบัติผลิตภัณฑ์หลัก

1. ประสิทธิภาพการดับอาร์คที่ยอดเยี่ยม การทำงานที่เสถียรและควบคุมได้

คอนแทคเตอร์สุญญากาศ 3.6KV ใช้ตัวขัดขวางสุญญากาศแบบปิดผนึกครั้งเดียวที่มีระดับสุญญากาศ ≤1.33×10⁻³Pa หน้าสัมผัส Cu-Cr ที่มีความบริสุทธิ์สูงสามารถสลับได้โดยปราศจากส่วนโค้ง โดยมีค่าการรบกวนกระแสไฟ <3A มีอายุการใช้งานทางไฟฟ้า 250,000 รอบภายใต้เงื่อนไข AC-3 และ 100,000 รอบภายใต้เงื่อนไข AC-4 โดยใช้งานได้อย่างไร้ปัญหานานกว่า 12 ปีและอัตราความล้มเหลวน้อยกว่า 0.008%

2. กลไกการทำงานขั้นสูง เหมาะสำหรับการใช้งานความถี่สูง

มาพร้อมกับกลไกขับเคลื่อนแม่เหล็กถาวร bistable MAC ที่ได้รับการปรับให้เหมาะสม รองรับอินพุตแรงดันไฟฟ้ากว้าง AC120V/220V โดยมีเวลาปิด ≤200ms และเวลาเปิดเร็วถึง ≤60ms มีอายุการใช้งานเชิงกล 1 ล้านรอบ และไม่ต้องบำรุงรักษาสำหรับการทำงาน 10,000 ครั้ง ทำให้เหมาะสำหรับสถานการณ์การสตาร์ท-ดับความถี่สูง

3. โครงสร้างฉนวนที่แข็งแกร่ง การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง

กระบวนการ APG ของอีพอกซีเรซินห่อหุ้มและปิดผนึกเสา ปรับให้เข้ากับสภาพแวดล้อมที่มีมลพิษระดับ IV หลังจากการทดสอบอย่างเข้มงวดหลายรอบ ก็สามารถทำงานได้อย่างเสถียรในสภาวะที่รุนแรง เช่น -40°C~+80°C และที่ระดับความสูง 4000 เมตร โดยมีความต้านทานการรบกวนทางแม่เหล็กไฟฟ้าถึง EMC Class 4

4. การติดตั้งและบำรุงรักษาที่สะดวก ต้นทุนการดำเนินงานที่ควบคุมได้

การออกแบบโมดูลาร์เข้ากันได้กับสวิตช์เกียร์ทั่วไป ช่วยให้สามารถตรวจสอบและเปลี่ยนทดแทนโดยบุคคลเดียว โครงสร้างแบบปิดทั้งหมดไม่ต้องการการบำรุงรักษาเป็นพิเศษเป็นเวลา 30 ปี ซึ่งช่วยลดต้นทุนการดำเนินงานได้มากกว่า 85% เมื่อเทียบกับอุปกรณ์แบบเดิม เมื่อจับคู่กับฟิวส์ จะสามารถรองรับวงจรความผิดปกติขนาด 1000MVA

5. ความสามารถในการปรับขนาดอัจฉริยะที่แข็งแกร่งและเป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม

คอนแทคเตอร์สุญญากาศ 3.6KV สามารถเลือกติดตั้งโมดูลตรวจสอบอัจฉริยะได้ ซึ่งรองรับโปรโตคอลการสื่อสารที่หลากหลายสำหรับการเข้าถึงแพลตฟอร์มการทำงานและการบำรุงรักษา ผลิตภัณฑ์ไม่มีการปล่อยก๊าซที่เป็นอันตราย ผ่านการรับรองระดับสากลหลายรายการ และในฐานะซัพพลายเออร์ที่ปฏิบัติตามข้อกำหนด ตรงตามข้อกำหนดการเข้าถึงตลาดทั่วโลก

6. การสนับสนุนที่แข็งแกร่งและการควบคุมคุณภาพและบริการที่ครอบคลุม

ในฐานะผู้ผลิตมืออาชีพ บริษัทผลิตเครื่องขัดขวางสุญญากาศ 350,000 เครื่องต่อปี โดยแต่ละผลิตภัณฑ์ได้รับการตรวจสอบจากโรงงาน 20 ครั้ง มีศูนย์สนับสนุนด้านเทคนิค 80 แห่งทั่วโลก ซึ่งให้การรับประกัน 10 ปี พร้อมการตอบสนองในสถานที่ตลอด 24 ชั่วโมงในประเทศจีน และการตอบสนอง 72 ชั่วโมงในต่างประเทศ

พารามิเตอร์ผลิตภัณฑ์

พิมพ์แบบฟอร์ม	VSHC-3.6
จัดอันดับแรงดันไฟฟ้าทำงาน (KV)	3.6
พิกัดกระแสงาน (A)	200/400
ความถี่ที่กำหนด(Hz)	50/60
จัดอันดับกระแสความร้อน (A)	200/400
กำลังการผลิตจัดอันดับ (A)	2000/4000
ความสามารถในการทำลายพิกัด (A)	1600/3200
ขีด จำกัด ความสามารถในการทำลาย (A)	2000/4000
จัดอันดับกระแสระยะสั้น (A / S)	2000/4,4000/4
รอบการทำงาน	เวลานาน(เวลา/ชม):300
รอบการทำงาน	ระยะเวลาอันสั้น(เวลา/ชม):600
วิธีการดำเนินงาน	ไม่ล็อค
ชีวิตเครื่องกล(คน)	1000000
ชีวิตไฟฟ้า(คน)	เอซี-3(คน):250000
ชีวิตไฟฟ้า(คน)	เอซี-4(คน):100000
แรงดันไฟฟ้าใช้งาน(V)	เอซี120/เอซี220/
เวลาปิด(มิลลิวินาที)	≤200
เวลาเปิดทำการ	ประเภทการยึดด้วยไฟฟ้า (ms): ≤160
เวลาเปิดทำการ	ประเภทการยึดเชิงกล (ms): ≤60
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า	วงจรหลัก(กิโลโวลต์):18
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า	รอง(กิโลโวลต์):2
สวิตช์เสริม	3a+3b
ขนาดโดยรวม (สูงกว้างลึก)	354364215

สถานการณ์การใช้งานที่หลากหลาย

1. ภาคเหมืองแร่

เหมาะสำหรับรอกขุด เครื่องบด และอุปกรณ์อื่นๆ ทนทานต่อฝุ่นละอองสูงและแรงสั่นสะเทือนที่รุนแรง ช่วยให้มั่นใจได้ถึงการทำงานในเหมืองอย่างต่อเนื่อง

2. อุตสาหกรรมโลหะวิทยา

ใช้ในโรงรีด เตาไฟฟ้า และอุปกรณ์อื่นๆ ในโรงงานโลหะวิทยา ทนทานต่ออุณหภูมิสูงและการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง ช่วยให้บริษัทต่างๆ ปรับปรุงเสถียรภาพในการผลิต

3. อุตสาหกรรมปิโตรเคมี

เหมาะสำหรับพื้นที่ป้องกันการระเบิดของสารเคมี โดยมีความต้านทานการกัดกร่อนและการควบแน่น ช่วยลดอันตรายจากส่วนโค้ง และเป็นซัพพลายเออร์ให้กับ Sinopec มายาวนาน

4. การขนส่งทางรถไฟ

นำไปใช้ในสถานีย่อยระบบรางแบบฉุดลาก ทนทานต่อการสั่นสะเทือนที่รุนแรงและช่วงอุณหภูมิที่กว้าง ช่วยให้มั่นใจได้ถึงการจ่ายไฟที่เสถียรให้กับระบบฉุด

5. ภาคพลังงานใหม่

เหมาะสำหรับอุปกรณ์พลังงานลมและอุปกรณ์สถานีไฟฟ้าโซลาร์เซลล์ ทนทานต่อสภาพแวดล้อมกลางแจ้งที่รุนแรง ช่วยให้สามารถเชื่อมต่อโครงข่ายพลังงานสะอาดได้อย่างมีประสิทธิภาพ

6. การเดินเรือและการขนส่ง

ใช้ในแพลตฟอร์มนอกชายฝั่งและระบบส่งกำลังของเรือ ทนทานต่อการกัดกร่อนของสเปรย์เกลือ ปรับให้เข้ากับสภาวะปั่นป่วนได้ ทำให้มั่นใจได้ว่าแหล่งจ่ายไฟจะมีเสถียรภาพ 7. อุตสาหกรรมทั่วไปและโครงสร้างพื้นฐาน

โซลูชันของเราครอบคลุมภาคอุตสาหกรรมและโครงสร้างพื้นฐานทั่วไป โดยสามารถใช้งานร่วมกับอุปกรณ์ ABB และ Siemens เพื่อให้มั่นใจว่ามีการจ่ายไฟอย่างต่อเนื่องสำหรับโหลดที่สำคัญ
