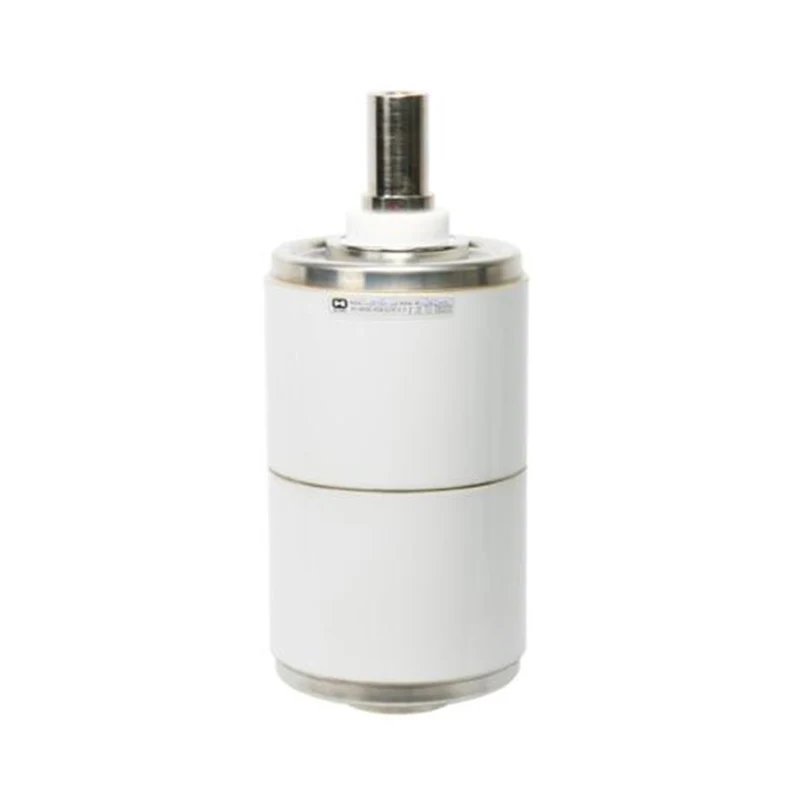

เครื่องขัดขวางสูญญากาศ 36KV สำหรับเบรกเกอร์รางรถไฟ

Model: TD545A

Sunway Hanguang ผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในสาขาไฟฟ้า ได้พัฒนาเครื่องขัดขวางสุญญากาศ 36KV สำหรับเครื่องตัดวงจรรางรถไฟ ซึ่งเป็นหน่วยดับเพลิงแกนหลักที่ออกแบบมาโดยเฉพาะสำหรับเบรกเกอร์วงจรไฟฟ้าแรงสูงในระบบขนส่งทางรถไฟ รุ่นหลักประกอบด้วย VI-RCB-36/1250-31.5 และ VI-RCB-36/2000-25 เหมาะสำหรับระบบ AC 50/60Hz ระดับสุญญากาศได้รับการควบคุมอย่างเข้มงวดที่ ≤1.33×10⁻³Pa ช่วยให้เกิดการหยุดชะงักโดยปราศจากส่วนโค้งและการจุดระเบิดใหม่เป็นศูนย์ โดยเฉพาะอย่างยิ่งในการจัดการกับความท้าทายที่มีความต้องการต่างๆ ในการขนส่งทางรถไฟ

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสูญญากาศ 36KV สำหรับเบรกเกอร์รางรถไฟเป็นส่วนประกอบป้องกันหลักของระบบจ่ายไฟแรงดันสูงในการขนส่งทางรถไฟ ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมั่นคงของเครือข่ายจ่ายไฟแบบฉุด เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่รุนแรงซึ่งมีการสั่นสะเทือนสูงและการทำงานบ่อยครั้ง โรงงานผลิตของบริษัทใช้อุปกรณ์ที่ทันสมัยสำหรับการผลิตจำนวนมากแบบอัตโนมัติเต็มรูปแบบ ด้วยคุณภาพที่เชื่อถือได้ ผลิตภัณฑ์นี้จึงกลายเป็นซัพพลายเออร์ที่ได้รับความไว้วางใจในภาคการขนส่งทางรถไฟทั่วโลก ไม่เพียงแต่ขายดีในประเทศเท่านั้น แต่ยังได้รับการปรับใช้สำหรับโครงการ "Belt and Road" ในต่างประเทศ ซึ่งแสดงให้เห็นถึงความแข็งแกร่งของการผลิตของจีน

บริษัทใช้สายการผลิตอัตโนมัติที่สร้างขึ้นด้วยอุปกรณ์นำเข้าจากเยอรมนีและญี่ปุ่น โดยถือครองสิทธิบัตรหลักมากกว่า 30 ฉบับ ผ่านการทดสอบโครงการแบบหลายระบบและครอบคลุม ผลิตภัณฑ์นี้ได้รับการติดตั้งแล้วกว่า 150,000 หน่วยทั่วโลก เพื่อรองรับโครงการขนส่งทางรถไฟมากกว่า 60 โครงการ และได้รับการยอมรับจากบริษัทต่างๆ เช่น Siemens และ CRRC โดยสั่งสมประสบการณ์การใช้งานที่เป็นผู้ใหญ่ในสถานการณ์ที่ซับซ้อน

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
ความถี่ที่กำหนด	50/60เฮิร์ต
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	40.5kV, rms
จัดอันดับความถี่กำลังไฟฟ้าในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (1 นาที)	95kV, rms
แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า	185kV จุดสูงสุด
จัดอันดับปัจจุบัน	2000A
ความต้านทานของวงจรที่แรงสัมผัสพิกัดต่ำสุด	≤20ไมโครโอห์ม
จัดอันดับกระแสไฟฟ้าลัดวงจร	25kA, rms
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า	25kA, rms
ระยะเวลาที่กำหนดของการลัดวงจร	4ส
พิกัดสูงสุดทนกระแสได้	63kA, rms
จัดอันดับการลัดวงจรทำให้ปัจจุบัน	63kA, rms
สูงสุด ส่วนประกอบดีซี	40%
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุเดี่ยว	630A, rms
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุแบบ back-to-back	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	O-0.3(0.5)s-CO-180s-CO
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	8.23กก
น้ำหนักของชิ้นส่วนที่เคลื่อนย้ายได้	3.74กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	170±40นิวตัน
ต้องใช้แรงในการเปิดหน้าสัมผัสค้างไว้จนสุด	320±50นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ระยะห่างระหว่างผู้ติดต่อที่เปิดอยู่	18±2มม
ความเร็วเปิดเฉลี่ย (เฉลี่ย 75% แรกของช่องว่างการติดต่อ)	1.6±0.3ม./วินาที
ความเร็วในการปิดโดยเฉลี่ย (เฉลี่ย 30% สุดท้ายของช่องว่างการติดต่อ)	1.3±0.2ม./วินาที
จัดอันดับเพิ่มแรงสุดท้ายสัมผัสภายนอก	2500±200นิวตัน
ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ	≤2ms
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms
การฟื้นตัวสูงสุดระหว่างการเปิด	≤2มม
ชีวิต
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	20,000การดำเนินงาน
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	50การดำเนินงาน
ชีวิตเครื่องกล	30,000การดำเนินงาน
ติดต่อจำกัดการกัดเซาะ	3มม
อายุการเก็บรักษา	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008 คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

1. ประสิทธิภาพการดับอาร์คและไฟฟ้าที่ยอดเยี่ยม

การใช้หน้าสัมผัสอัลลอยด์ Cu-Cr ที่มีความบริสุทธิ์สูง ค่าการหยุดชะงักในปัจจุบันคือ <3A พร้อมคุณสมบัติป้องกันการเชื่อมที่แข็งแกร่ง ยับยั้งการทำงานแรงดันไฟฟ้าเกินได้อย่างมีประสิทธิภาพ ปกป้องอุปกรณ์ที่มีความละเอียดอ่อน และรับประกันประสิทธิภาพการดับส่วนโค้งที่เสถียรของผู้ขัดขวางสุญญากาศ 36KV สำหรับเบรกเกอร์รางรถไฟ

2. การปิดผนึกที่เชื่อถือได้และอายุการใช้งานยาวนาน

มาพร้อมกับเครื่องสูบลมสแตนเลสนำเข้า อัตราการรั่วไหลต่อปีอยู่ที่ <0.5% โดยมีอายุการใช้งานเชิงกล 30,000 รอบ และอายุการใช้งานทางไฟฟ้า 20,000 รอบ ทำให้การทำงานโดยไม่ต้องบำรุงรักษาในระยะยาว และลดต้นทุนการบำรุงรักษาได้อย่างมาก

3. การปรับตัวด้านสิ่งแวดล้อมที่เหนือกว่า

เคสเซรามิกความแข็งแรงสูงให้ฉนวนที่ดีเยี่ยม ตรงตามมาตรฐานความต้านทานการสั่นสะเทือน ทนทานต่อช่วงอุณหภูมิกว้าง -40°C ถึง +85°C และระดับความสูง และมีระดับการป้องกัน IP67 ทำให้เหมาะสำหรับสถานการณ์การขนส่งทางรถไฟที่ซับซ้อนต่างๆ และเพิ่มความสามารถในการปรับตัวต่อสิ่งแวดล้อมของเครื่องขัดขวางสุญญากาศ 36KV สำหรับเบรกเกอร์วงจรรถไฟ

4. การควบคุมคุณภาพอย่างเข้มงวดและการบำรุงรักษาที่สะดวก

ผลิตภัณฑ์แต่ละชิ้นผ่านการตรวจสอบอย่างครอบคลุม 15 ครั้ง สามารถตรวจสอบย้อนกลับได้ผ่านโค้ด QR และมีอัตราความล้มเหลวในภาคสนาม <0.01% การออกแบบโมดูลาร์ช่วยให้เปลี่ยนได้ง่าย และมีโมดูลการตรวจสอบเสริมให้เลือกใช้ ให้บริการ 7x24 ชั่วโมงโดยศูนย์เทคนิค 35 แห่งทั่วโลก

การใช้งานผลิตภัณฑ์

ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในสถานการณ์การจ่ายไฟสำหรับรถไฟความเร็วสูง รถไฟขนส่งหนัก และรถไฟใต้ดิน โดยดำเนินงานต่างๆ เช่น การสลับโหลดและการหยุดชะงักของข้อผิดพลาด เนื่องจากไม่มีการปล่อย SF₆ จึงเป็นไปตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อม และเหมาะสำหรับโครงการขนส่งทางรถไฟในประเทศและระหว่างประเทศ โดยให้การสนับสนุนหลักสำหรับการทำงานที่ปลอดภัยและมีเสถียรภาพของระบบจ่ายไฟทั่วโลก

คำถามที่พบบ่อย

- บริการปรับแต่ง: รองรับหลายมาตรฐาน ให้บริการ OEM/ODM และเสนอการจัดส่งภายใน 7-15 วันสำหรับรุ่นมาตรฐาน ซึ่งเข้ากันได้กับอุปกรณ์ของผู้ผลิตกระแสหลัก

- การประกันคุณภาพ: ส่วนประกอบหลักได้รับการคัดสรรอย่างพิถีพิถันจากแบรนด์ที่มีชื่อเสียง พร้อมด้วยการควบคุมคุณภาพแบบอัตโนมัติตลอดทั้งกระบวนการ ทำให้มั่นใจในการตรวจสอบย้อนกลับของผลิตภัณฑ์และคุณภาพที่ควบคุมได้

- การรับประกันและบริการหลังการขาย: รับประกันแบบจำกัดเงื่อนไข 10 ปี รับประกันการสลายสุญญากาศไม่เกิน 20% พร้อมบริการด้านเทคนิคและการบำรุงรักษาจากศูนย์บริการระดับโลก

- แนวทางการติดตั้ง: ต้องมีการขนส่งที่กันความชื้นและกันกระแทก การติดตั้งต้องเป็นไปตามข้อกำหนดที่เกี่ยวข้อง แนะนำให้ทดสอบแรงดันและลักษณะทางกลหลังการติดตั้ง

ความแข็งแกร่งของแบรนด์

Sunway Hanguang เป็นเจ้าของโรงงานผลิตที่ทันสมัย และมีส่วนร่วมอย่างลึกซึ้งในด้านไฟฟ้ามานานกว่าห้าสิบปี ด้วยอุปกรณ์ที่ทันสมัย สิทธิบัตรหลัก และระบบการทดสอบที่ครอบคลุม ทำให้บริษัทกลายเป็นซัพพลายเออร์คุณภาพสูงระดับโลก เสริมศักยภาพให้กับอุตสาหกรรมการขนส่งทางรถไฟของจีน และนำเสนอผลิตภัณฑ์คุณภาพสูงสู่โลก
