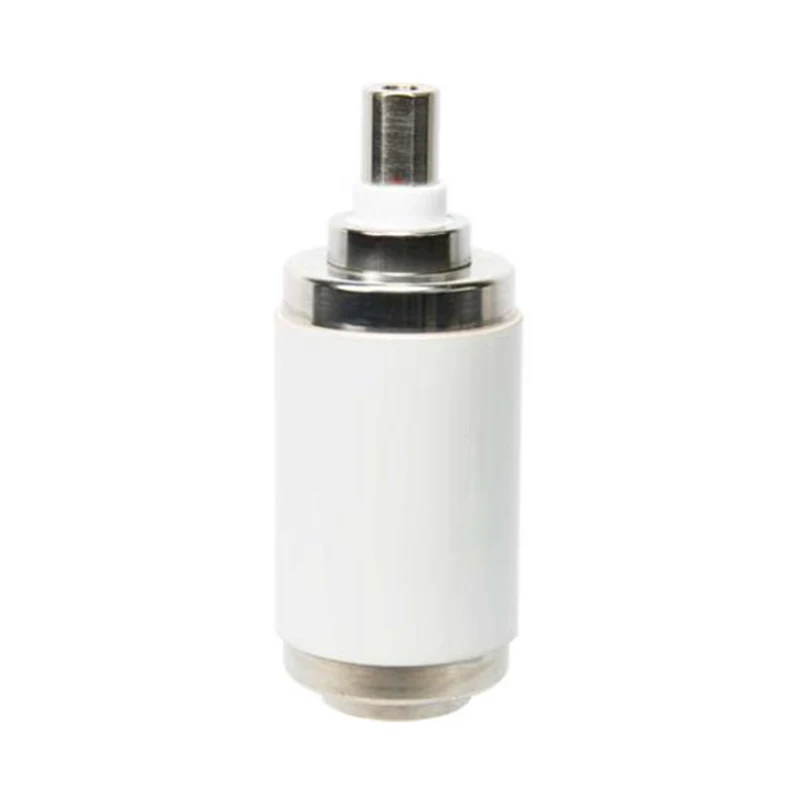

เครื่องขัดขวางสูญญากาศ 11kV สำหรับเครื่องกำเนิดไฟฟ้า VCB

Model: TD336G

Sunway Hanguang ผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในสาขาไฟฟ้า ได้พัฒนาเครื่องขัดขวางสุญญากาศ 11kV สำหรับเครื่องกำเนิดไฟฟ้า VCB ซึ่งเป็นเครื่องดับเพลิงแกนหลักที่ออกแบบมาโดยเฉพาะสำหรับเซอร์กิตเบรกเกอร์ของเครื่องกำเนิดไฟฟ้า (GCB) ผลิตภัณฑ์นี้เข้ากันได้กับระบบ AC 50/60Hz ให้การสลับแบบไร้อาร์คผ่านเทคโนโลยีสุญญากาศสูงพิเศษ เอาชนะข้อบกพร่องแบบเดิมๆ ด้วยมาตรฐานที่เข้มงวดและความเชี่ยวชาญด้านเทคนิคที่แข็งแกร่ง บริษัทจึงกลายเป็นซัพพลายเออร์ที่เชื่อถือได้ในภาคการผลิตไฟฟ้าทั่วโลก ซึ่งแสดงให้เห็นถึงความแข็งแกร่งของจีนในการผลิตไฟฟ้าแรงดันปานกลาง

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสูญญากาศ 11kV สำหรับเครื่องกำเนิดไฟฟ้า VCB เป็นหน่วยดับเพลิงแกนหลักที่ปรับแต่งเองจาก Sunway Hanguang ซึ่งออกแบบมาโดยเฉพาะสำหรับ GCB โดยมีหน้าที่รับผิดชอบในการทำลายวงจรเครื่องกำเนิดไฟฟ้าและการแยกข้อผิดพลาด เพื่อปกป้องความปลอดภัยของระบบ สามารถใช้งานร่วมกับระบบ AC 50/60Hz ที่มีระดับสุญญากาศ ≤1.33×10⁻³Pa ทำให้สามารถสวิตช์แบบไร้อาร์คและการจุดระเบิดใหม่เป็นศูนย์ จัดการกับข้อเสียของผลิตภัณฑ์แบบดั้งเดิม เช่น การสึกหรออย่างรวดเร็วและการบำรุงรักษาที่ซับซ้อน

Sunway Hanguang มีโรงงานผลิตอัจฉริยะที่ทันสมัย โดยใช้อุปกรณ์ระดับนานาชาติชั้นนำ และถือสิทธิบัตรหลัก 35 ฉบับ ผลิตภัณฑ์ของบริษัทได้รับการรับรอง KEMA และ CESI โดยมีการติดตั้งมากกว่า 200,000 เครื่องทั่วโลก และได้รับการยอมรับจาก State Grid, GE และอื่นๆ เครื่องขัดขวางสูญญากาศ 11kV สำหรับเครื่องกำเนิดไฟฟ้า VCB เป็นผลิตภัณฑ์ตัวแทนที่แสดงถึงจุดแข็งหลักของบริษัท

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
จัดอันดับความถี่	50/60เฮิร์ต
จัดอันดับแรงดันไฟฟ้าสูงสุดต่อสาย	12kV, rms
กำลังไฟพิกัดความถี่ทนต่อแรงดันไฟฟ้า:อากาศ	42kV, rms
แรงดันไฟฟ้าที่ทนแรงกระตุ้นได้:อากาศ	95kV พีค
จัดอันดับกระแสปกติ	1600A
พิกัดกระแสไฟลัดวงจร (พื้นฐานสมมาตร 3 เฟส)	31.5kA, rms
เปอร์เซ็นต์ส่วนประกอบ DC ของกระแสไฟที่แตกหักของ S.C	50%
พิกัดกระแสไฟฟ้าลัดวงจร	80kA พีค
จัดอันดับระยะเวลาของกระแสระยะสั้น	4ส
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	31.5kA, rms
จัดอันดับสูงสุดทนต่อปัจจุบัน	80kA, rms
ความต้านทานการสัมผัสสูงสุดที่แรงปิดขั้นต่ำ	18ไมโครโอห์ม
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุเดี่ยว	630A, rms
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุแบบ Back-to-Back	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	o-0.3s-co-180s-co
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	3.13กก
น้ำหนักชิ้นส่วนที่เคลื่อนที่ (ประมาณ)	1.28กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	120±50นิวตัน
แรงที่ต้องใช้ในการเปิดหน้าสัมผัสค้างไว้ที่ Full Stroke	190±60นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
1.ติดต่อโรคหลอดเลือดสมอง	11±1 มม
2.ความเร็วในการเปิด (เฉลี่ย 75 ช่องว่างการติดต่อ)	1.1±0.2ม./วินาที
3. การเคลื่อนที่เกินสูงสุดในระหว่างการเปิด	2มม
4.การฟื้นตัวสูงสุดระหว่างการเปิด	2มม
5. ความเร็วในการปิด (ค่าเฉลี่ยของช่องว่างการติดต่อ 30% ล่าสุด)	0.6±0.2ม./วินาที
6.ระยะเวลาการตีกลับการติดต่อสูงสุด (สูงสุด 2 การตีกลับ)	≤2ms
7. แรงอัดสัมผัสสูงสุด	3150±200นิวตัน
8. การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms
ชีวิต (โดยประมาณ)
1. อายุการใช้งานไฟฟ้าที่พิกัดกระแสไฟปกติ	50,000การดำเนินงาน
2. อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	100การดำเนินการ
3.ชีวิตเครื่องกล	50,000การดำเนินงาน
4. ติดต่อขีดจำกัดการกัดเซาะ	3มม
5.อายุการเก็บรักษา	20ปี
1. ตรงตามหรือเกินข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008 2.* คุณลักษณะที่ได้รับการจัดอันดับให้ตามคำขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

เครื่องขัดขวางสุญญากาศ 11kV สำหรับเครื่องกำเนิดไฟฟ้า VCB มีข้อได้เปรียบที่สำคัญในด้านวัสดุ กระบวนการ และการบริการ ไฮไลท์ที่สำคัญ ได้แก่ :

- หน้าสัมผัสโลหะผสม Cu-Cr ที่มีความบริสุทธิ์สูง โดยมีค่าการหยุดชะงักของกระแสไฟ <3A ช่วยปกป้องฉนวนของเครื่องกำเนิดไฟฟ้า

- เครื่องสูบลม 316L ที่นำเข้า + การตรวจจับการรั่วไหลของมวลฮีเลียมสเปกโตรเมตรี โดยมีอัตราการรั่วไหลต่อปี <0.5% และอายุการใช้งานเชิงกลเกิน 50,000 รอบ

- เคสเซรามิกปิดผนึกด้วยฟิวชันความถี่สูง ให้ฉนวนที่ดีเยี่ยม เหมาะสำหรับช่วงอุณหภูมิที่กว้าง ระดับความสูง และสภาพการทำงานที่รุนแรง

- การตรวจสอบที่ครอบคลุม 15 รายการ + การติดตามโค้ด QR โดยมีอัตราความล้มเหลว <0.01% เข้ากันได้กับ GCB หลัก และการเปลี่ยนโดยไม่ต้องใช้เครื่องมือ

- ศูนย์เทคนิคระดับโลก 40 แห่งที่ให้บริการที่ครอบคลุมตลอด 7 ชั่วโมงตลอด 24 ชั่วโมง

การใช้งานผลิตภัณฑ์

ผลิตภัณฑ์นี้มีการใช้งานที่หลากหลายและเหมาะสำหรับสภาวะการทำงานที่รุนแรงต่างๆ รวมถึงโรงไฟฟ้ากังหันก๊าซ สถานีย่อยเก็บพลังงานลม/พลังงานแสงอาทิตย์ อุปกรณ์จ่ายไฟฉุกเฉินของโรงพยาบาล และระบบไฟฟ้าทางทะเล ให้การป้องกันที่เชื่อถือได้สำหรับการเชื่อมต่อโครงข่ายระบบไฟฟ้าและการแยกข้อผิดพลาด

คำถามที่พบบ่อย

1. บริการปรับแต่ง: รองรับการปรับแต่งโมดูลปัจจุบันและอัจฉริยะ รวมถึงบริการ OEM/ODM

2. การประกันคุณภาพ: การควบคุมคุณภาพแบบเต็มกระบวนการพร้อมบันทึกทางอิเล็กทรอนิกส์ที่ตรวจสอบย้อนกลับได้

3. การรับประกันและบริการหลังการขาย: การรับประกันแบบจำกัดเงื่อนไข 10 ปี พร้อมบริการวินิจฉัยและอะไหล่ถึงสถานที่โดยศูนย์บริการทั่วโลก

4. แนวทางการติดตั้ง: บรรจุภัณฑ์ป้องกันความชื้นและกันกระแทกระหว่างการขนส่ง หลังจากการติดตั้งที่เหมาะสม ควรทดสอบความแข็งแรงของไดอิเล็กทริกและลักษณะทางกล
