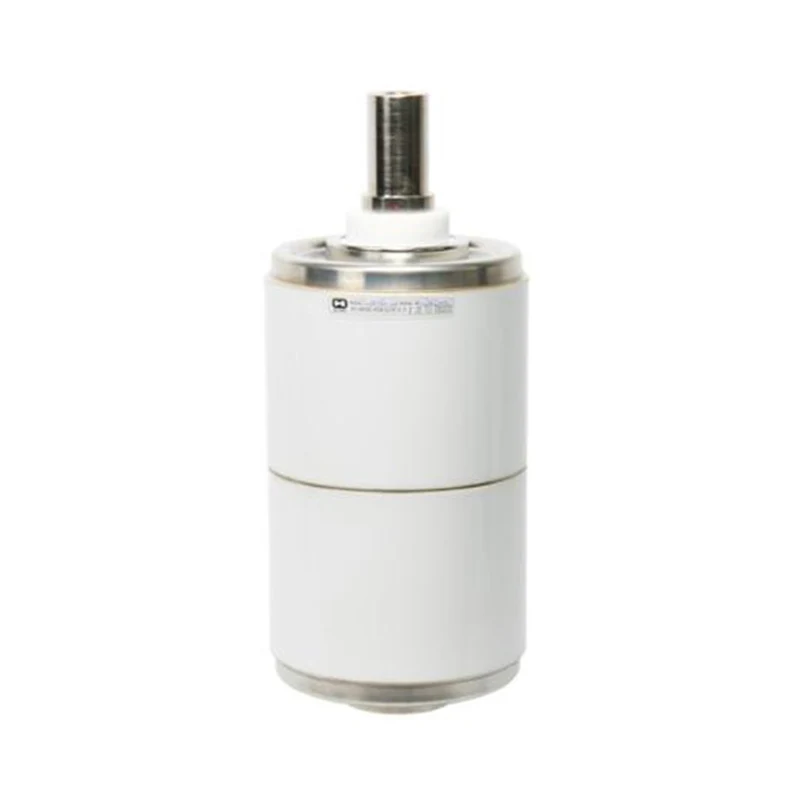

เครื่องขัดขวางสูญญากาศ 33kV สำหรับเครื่องกำเนิดไฟฟ้า VCB

Model: TD545K

Sunway Hanguang ผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในสาขาไฟฟ้า ได้สร้างเครื่องขัดขวางสุญญากาศขนาด 33kV สำหรับเครื่องกำเนิดไฟฟ้า VCB ซึ่งเป็นหน่วยดับเพลิงแกนอาร์คที่ปรับแต่งเป็นพิเศษสำหรับเบรกเกอร์วงจรเครื่องกำเนิดไฟฟ้า (GCB) ผลิตภัณฑ์นี้เข้ากันได้กับระบบ AC 50/60Hz โดยมีระดับสุญญากาศที่ ≤1.33×10⁻³Pa ทำให้เกิดการหยุดชะงักโดยปราศจากส่วนโค้งและการจุดระเบิดใหม่เป็นศูนย์ ได้รับการสนับสนุนจากมาตรฐานอันเข้มงวดและการรับรองที่เชื่อถือได้ ทำให้บริษัทกลายเป็นซัพพลายเออร์ส่วนประกอบหลักที่เชื่อถือได้ในภาคการผลิตไฟฟ้าทั่วโลก ฐานการผลิตตั้งอยู่ในประเทศจีน โดยใช้โรงงานอัจฉริยะเพื่อการผลิตจำนวนมากอย่างมีประสิทธิภาพและการควบคุมคุณภาพอย่างเข้มงวด ให้การปกป้องที่เชื่อถือได้สำหรับระบบผลิตไฟฟ้าต่างๆ

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสูญญากาศ 33kV สำหรับเครื่องกำเนิดไฟฟ้า VCB เป็นหน่วยดับเพลิงแกนหลักที่ปรับแต่งโดย Sunway Hanguang สำหรับ GCB โดยทำหน้าที่ที่สำคัญของการแยกข้อผิดพลาดและการป้องกันไฟฟ้าลัดวงจรในระบบผลิตไฟฟ้า สามารถใช้งานร่วมกับระบบ AC 50/60Hz และสามารถรองรับการทำงานบ่อยครั้งและผลกระทบจากการลัดวงจรในสถานการณ์การผลิตไฟฟ้าขนาดใหญ่ได้อย่างมีประสิทธิภาพ

Sunway Hanguang มีส่วนร่วมอย่างลึกซึ้งในด้านไฟฟ้ามานานกว่าห้าสิบปี โดยใช้อุปกรณ์นำเข้าเพื่อสร้างสายการผลิตอัจฉริยะ และถือครองสิทธิบัตรหลัก 35 ฉบับ ผลิตภัณฑ์ของบริษัทได้ผ่านการรับรองที่เชื่อถือได้ เช่น KEMA และ CESI โดยมีการติดตั้งมากกว่า 120,000 เครื่องทั่วโลก และได้รับการยอมรับจากบริษัทที่มีชื่อเสียง เช่น Huaneng, GE และ Siemens ซึ่งแสดงให้เห็นถึงความแข็งแกร่งของผู้ผลิตในจีนรายนี้

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
ความถี่ที่กำหนด	50/60เฮิร์ต
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	40.5kV, rms
จัดอันดับความถี่กำลังไฟฟ้าในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (1 นาที)	95kV, rms
แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า	185kV จุดสูงสุด
จัดอันดับปัจจุบัน	2000A
ความต้านทานของวงจรที่แรงสัมผัสพิกัดต่ำสุด	≤20ไมโครโอห์ม
จัดอันดับกระแสไฟฟ้าลัดวงจร	25kA, rms
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า	25kA, rms
ระยะเวลาที่กำหนดของการลัดวงจร	4ส
พิกัดสูงสุดทนกระแสได้	63kA, rms
จัดอันดับการลัดวงจรทำให้ปัจจุบัน	63kA, rms
สูงสุด ส่วนประกอบดีซี	40%
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุเดี่ยว	630A, rms
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุแบบ back-to-back	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	O-0.3(0.5)s-CO-180s-CO
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	8.23กก
น้ำหนักของชิ้นส่วนที่เคลื่อนย้ายได้	3.74กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	170±40นิวตัน
ต้องใช้แรงในการเปิดหน้าสัมผัสค้างไว้จนสุด	320±50นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ระยะห่างระหว่างผู้ติดต่อที่เปิดอยู่	18±2มม
ความเร็วเปิดเฉลี่ย (เฉลี่ย 75% แรกของช่องว่างการติดต่อ)	1.6±0.3ม./วินาที
ความเร็วในการปิดโดยเฉลี่ย (เฉลี่ย 30% สุดท้ายของช่องว่างการติดต่อ)	1.3±0.2ม./วินาที
จัดอันดับเพิ่มแรงสุดท้ายสัมผัสภายนอก	2500±200นิวตัน
ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ	≤2ms
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms
การฟื้นตัวสูงสุดระหว่างการเปิด	≤2มม
ชีวิต
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	ปฏิบัติการ 20,000 ครั้ง
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	50 ปฏิบัติการ
ชีวิตเครื่องกล	ปฏิบัติการ 30,000 ครั้ง
ติดต่อจำกัดการกัดเซาะ	3มม
อายุการเก็บรักษา	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008 คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณลักษณะของผลิตภัณฑ์และข้อดีหลัก

เครื่องขัดขวางสูญญากาศ 33kV สำหรับเครื่องกำเนิดไฟฟ้า VCB โดดเด่นด้วยประสิทธิภาพและความน่าเชื่อถือ โดยเป็นไปตามมาตรฐานระดับสูงที่จำเป็นสำหรับสถานการณ์การผลิตไฟฟ้าขนาดใหญ่:

- การป้องกันอัคคีภัยส่วนโค้งที่ดีเยี่ยม: ใช้หน้าสัมผัสโลหะผสม Cu-Cr ที่มีความบริสุทธิ์สูง โดยมีค่าการหยุดชะงักของกระแสไฟฟ้า <3A เพื่อปกป้องฉนวนของเครื่องกำเนิดไฟฟ้า เครื่องสูบลมนำเข้าผสมผสานกับการตรวจจับการรั่วไหลของมวลฮีเลียมสเปกโตรเมทรี โดยมีอัตราการรั่วไหลต่อปี <0.5% จึงรับประกันการทำงานที่มั่นคง

- ความต้านทานต่อสิ่งแวดล้อมที่เหนือกว่า: การออกแบบแบบบูรณาการของเปลือกเซรามิกและหน้าแปลนโลหะ พร้อมความถี่กำลังทนแรงดันไฟฟ้า 95kV/1 นาที แรงกระตุ้นฟ้าผ่าทนแรงดันไฟฟ้า 185kV และความต้านทานต่อช่วงอุณหภูมิกว้าง -40 ℃~+85 ℃ และระดับความสูง 4,000 เมตร ปรับให้เข้ากับสภาพการทำงานที่ซับซ้อน - การควบคุมคุณภาพขั้นสูงสุด: แต่ละหน่วยผ่านการตรวจสอบอย่างครอบคลุม 15 ครั้ง พร้อมการตรวจสอบย้อนกลับด้วยรหัส QR ส่งผลให้อัตราความล้มเหลว <0.01% แสดงให้เห็นถึงขีดความสามารถด้านการผลิตอันชาญฉลาดของโรงงานอัจฉริยะ Sunway Hanguang

- ความสามารถในการปรับตัวสูงและการบำรุงรักษาง่าย: เข้ากันได้กับแพลตฟอร์ม GCB หลัก การเปลี่ยนโดยไม่ต้องใช้เครื่องมือ และรองรับการขยายการตรวจสอบอัจฉริยะ ศูนย์เทคนิคระดับโลก 40 แห่งให้บริการตลอด 7x24 ชั่วโมง

สถานการณ์การใช้งานผลิตภัณฑ์

เครื่องขัดขวางสูญญากาศ 33kV สำหรับเครื่องกำเนิดไฟฟ้า VCB มีการใช้งานที่หลากหลาย เหมาะสำหรับโรงไฟฟ้าพลังความร้อน โรงไฟฟ้ากังหันก๊าซ โรงไฟฟ้านิวเคลียร์ สถานีไฟฟ้าย่อยพลังงานลมนอกชายฝั่ง ฯลฯ นอกจากนี้ยังสามารถใช้ในการจัดเก็บพลังงานขนาดใหญ่ ระบบพลังงานทางทะเล และอุปกรณ์จ่ายไฟฉุกเฉินของศูนย์ข้อมูล ซึ่งให้การป้องกันที่เชื่อถือได้สำหรับระบบการผลิตไฟฟ้า

คำถามที่พบบ่อย

1. บริการปรับแต่ง: รองรับการปรับแต่งกระแส ความถี่ในการทำงาน และโมดูลตรวจสอบอัจฉริยะ โดยให้บริการ OEM/ODM อย่างเต็มรูปแบบ แสดงให้เห็นถึงความสามารถในการปรับตัวที่ยืดหยุ่นของผู้ผลิต

2. การประกันคุณภาพ: ส่วนประกอบหลักได้รับการคัดสรรอย่างพิถีพิถันจากแบรนด์ที่มีชื่อเสียง พร้อมด้วยการควบคุมคุณภาพอย่างเต็มรูปแบบและบันทึกทางอิเล็กทรอนิกส์ที่ตรวจสอบย้อนกลับได้ ทำให้มั่นใจในคุณภาพที่มั่นคงและเชื่อถือได้

3. การรับประกันและบริการหลังการขาย: การรับประกันแบบจำกัดเงื่อนไข 10 ปี โดยมีจุดบริการทั่วโลกที่ให้การวินิจฉัย การฝึกอบรม และการจัดหาชิ้นส่วนอะไหล่ถึงสถานที่ เพื่อให้มั่นใจว่าจะตอบสนองได้ทันท่วงที

4. หมายเหตุการติดตั้ง: บรรจุภัณฑ์กันความชื้นและกันกระแทกในระหว่างการขนส่ง ขั้นตอนการติดตั้งมาตรฐาน และการทดสอบแรงดันไฟฟ้าและคุณลักษณะทางกลหลังการติดตั้งก่อนการทดสอบเดินเครื่อง

ความมุ่งมั่นของแบรนด์

ในฐานะผู้ผลิตชั้นนำของจีน Sunway Hanguang ยึดมั่นในปรัชญา "คุณภาพต้องมาก่อน ลูกค้าสำคัญที่สุด" และมุ่งมั่นที่จะจัดหาเครื่องขัดขวางสุญญากาศ 33kV คุณภาพสูงสำหรับเครื่องกำเนิดไฟฟ้า VCB ให้กับลูกค้าทั่วโลก เราปรับปรุงผลิตภัณฑ์และบริการของเราอย่างต่อเนื่อง โดยมุ่งมั่นที่จะเป็นซัพพลายเออร์ที่ต้องการส่วนประกอบหลักในด้านการผลิตไฟฟ้าทั่วโลก ซึ่งมีส่วนทำให้เกิดความมั่นคงและการพัฒนาพลังงานทั่วโลก

33kV Vacuum Interrupter For Generator VCB
