เครื่องขัดขวางสุญญากาศ 11KV สำหรับ VCB กลางแจ้ง

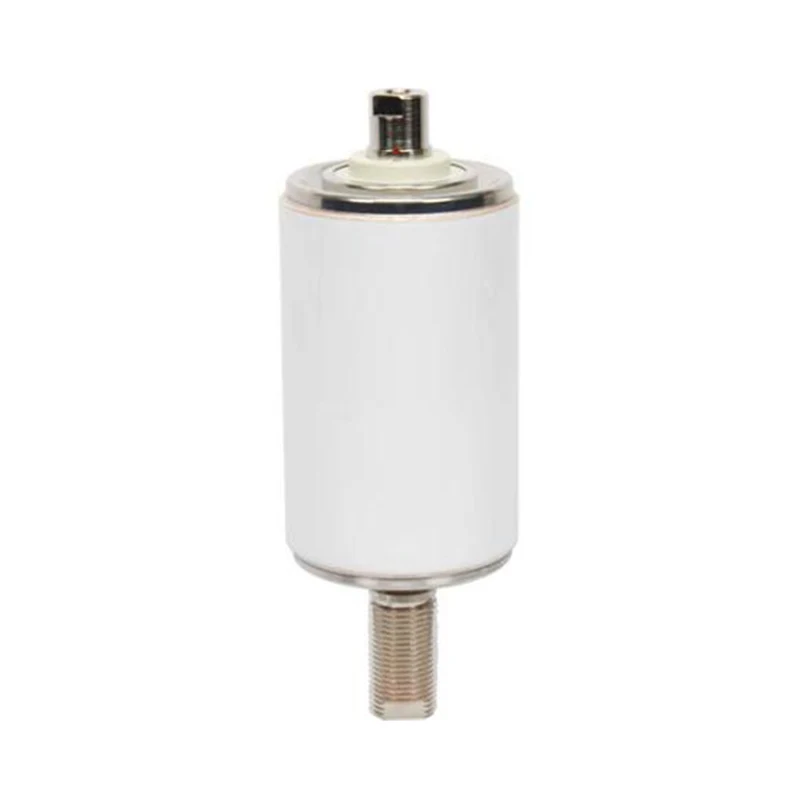

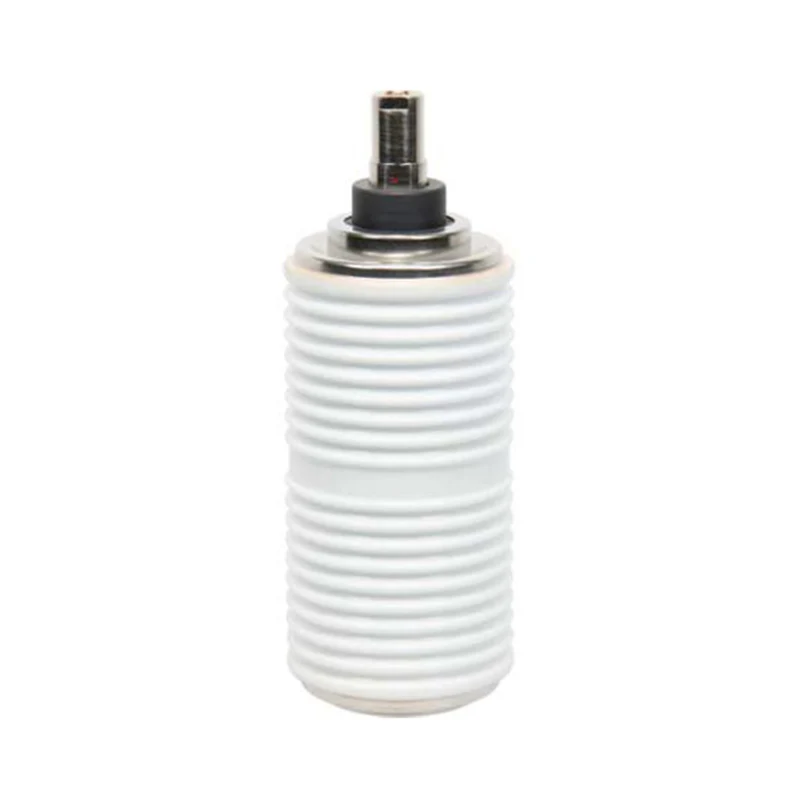

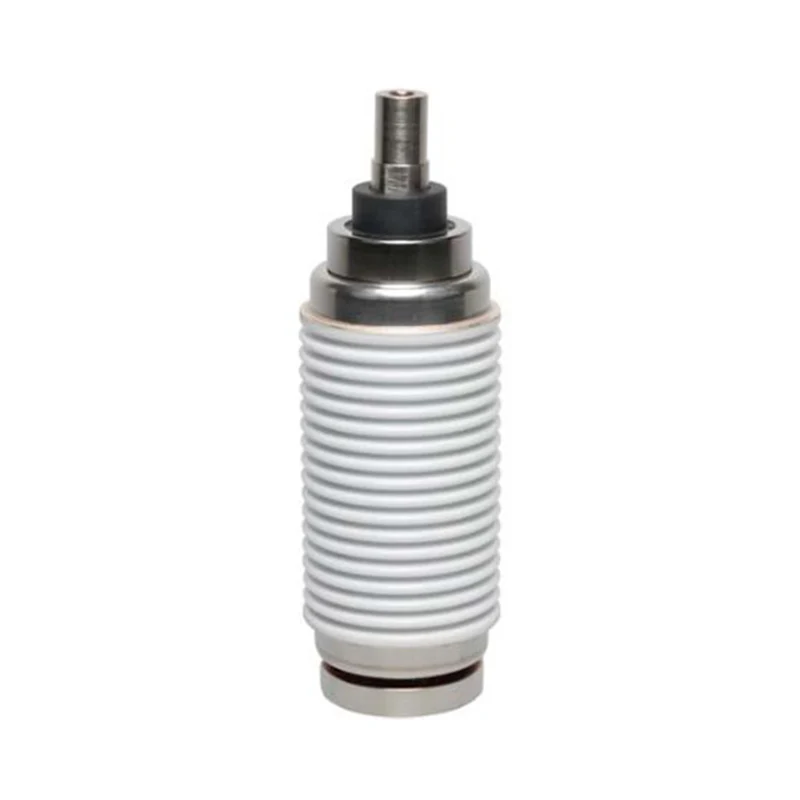

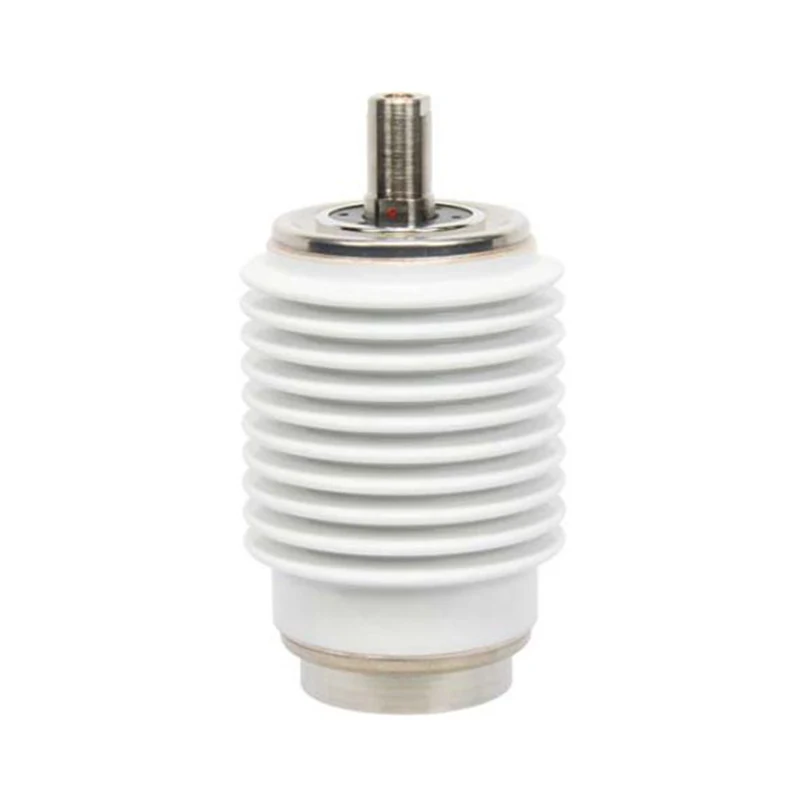

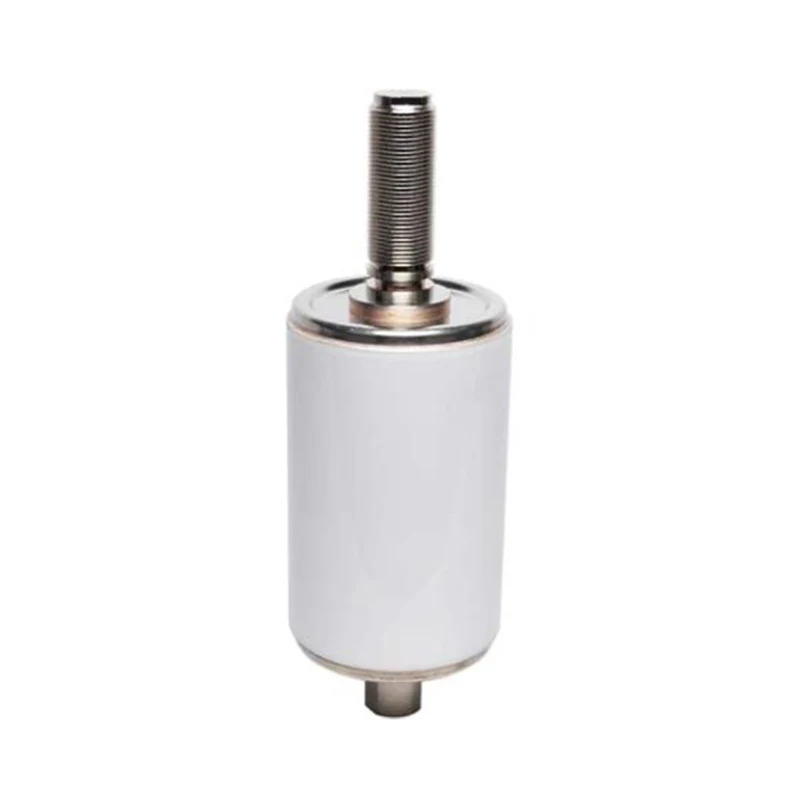

Model: TD313D, TD314A, TD314B, TD314D, TD315B

ผลิตภัณฑ์หลักของ Sunway Hanguang (ผู้ผลิตมืออาชีพ) คือ 11KV Vacuum Interrupter สำหรับ Outdoor VCB เป็นเครื่องดับเพลิงแบบอาร์คโดยเฉพาะสำหรับ VCB กลางแจ้ง 11KV ซึ่งครอบคลุมซีรีส์ VITD 12/630 และเข้ากันได้กับระบบ 50/60Hz ด้วยระดับสุญญากาศที่ ≤1.33×10⁻³Pa ช่วยให้มั่นใจได้ถึงการดับอาร์กอย่างปลอดภัยและการจุดระเบิดซ้ำเป็นศูนย์ โดยแก้ไขจุดบกพร่องที่สำคัญในการใช้งานกลางแจ้ง ผ่านการรับรองที่เชื่อถือได้มากมาย และได้รับการติดตั้งในกว่า 50,000 หน่วยทั่วโลก ในฐานะซัพพลายเออร์ที่เชื่อถือได้ จึงให้การสนับสนุนการจ่ายไฟฟ้าภายนอกอาคาร 11KV ในจีนและทั่วโลก

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสูญญากาศ 11KV สำหรับ VCB กลางแจ้งได้รับการออกแบบมาโดยเฉพาะโดย Sunway Hanguang สำหรับ VCB กลางแจ้ง โดยใช้ประโยชน์จากโรงงานอัตโนมัติและสิทธิบัตรหลัก 15 ฉบับเพื่อควบคุมระดับสูญญากาศอย่างเข้มงวด และแก้ปัญหาฉนวนที่อ่อนแอ การเสื่อมสภาพง่าย และการบำรุงรักษาที่ซับซ้อนที่เกี่ยวข้องกับผลิตภัณฑ์แบบดั้งเดิมได้อย่างสมบูรณ์

ผลิตภัณฑ์นี้ผ่านการรับรองทั้งในและต่างประเทศหลายครั้ง และได้รับการยอมรับจากบริษัทที่มีชื่อเสียง เช่น ABB ได้รับการพิสูจน์ความน่าเชื่อถือในสภาพแวดล้อมกลางแจ้งที่รุนแรง และเป็นตัวเลือกยอดนิยมสำหรับ VCB กลางแจ้ง 11KV ทั่วโลก

ข้อมูลจำเพาะของผลิตภัณฑ์

พิกัดไฟฟ้า (3 เฟส) พื้นฐานสมมาตร
หมายเลขรุ่น	VITD 12/630-16D	VITD 12/630-20A	VITD 12/630-20B	VITD 12/630-20D	VITD12/630-25B
จัดอันดับความถี่	50/60เฮิร์ต
จัดอันดับแรงดันไฟฟ้าสูงสุดต่อสาย	12kV, rms
กำลังไฟพิกัดความถี่ทนต่อแรงดันไฟฟ้า:อากาศ	42kV, rms
แรงดันไฟฟ้าที่ทนแรงกระตุ้นได้:อากาศ	95kV พีค
จัดอันดับกระแสปกติ	630A
พิกัดกระแสไฟลัดวงจร (พื้นฐานสมมาตร 3 เฟส)	16kA, rms	20kA, rms
เปอร์เซ็นต์ส่วนประกอบ DC ของกระแสไฟที่แตกหักของ S.C	0.5
พิกัดกระแสไฟฟ้าลัดวงจร	40kA จุดสูงสุด
จัดอันดับระยะเวลาของกระแสระยะสั้น	4ส
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	16kA, rms	20kA, rms
จัดอันดับสูงสุดทนต่อปัจจุบัน	40kA, rms	50kA, rms
ความต้านทานการสัมผัสสูงสุดที่แรงปิดขั้นต่ำ	20ไมโครโอห์ม
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุเดี่ยว	630A, rms
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุแบบ Back-to-Back	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	o-0.3s-co-180s-co
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	1.53กก	2.09กก	1.73กก	2.48กก	1.73กก
น้ำหนักชิ้นส่วนที่เคลื่อนที่ (ประมาณ)	0.49กก	0.49กก	0.49กก	0.67กก	0.49กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	80±40นิวตัน
แรงที่ต้องใช้ในการเปิดหน้าสัมผัสค้างไว้ที่ Full Stroke	120±50นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ติดต่อโรคหลอดเลือดสมอง	9±1 มม
ความเร็วในการเปิด (ช่องว่างการติดต่อเฉลี่ย 75 ช่อง)	1.1±0.2ม./วินาที
Overtravel สูงสุดในระหว่างการเปิด	2มม
การฟื้นตัวสูงสุดระหว่างการเปิด	2มม
ความเร็วในการปิด (ค่าเฉลี่ยของช่องว่างการติดต่อ 30% ล่าสุด)	0.6±0.2ม./วินาที
ระยะเวลาการตีกลับการติดต่อสูงสุด (สูงสุด 2 การตีกลับ)	≤2ms
จัดอันดับแรงอัดสัมผัส	1600±200นิวตัน
ชีวิต (โดยประมาณ)
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	50,000การดำเนินงาน
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	100การดำเนินการ
ชีวิตเครื่องกล	50,000การดำเนินงาน
ติดต่อจำกัดการกัดเซาะ	3มม
อายุการเก็บรักษา	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

เครื่องขัดขวางสุญญากาศ 11KV สำหรับ VCB กลางแจ้งได้รับการปรับให้เหมาะสมสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง โดยมีข้อได้เปรียบที่โดดเด่น: หน้าสัมผัสโลหะผสม Cu-Cr ช่วยให้มั่นใจในการดับส่วนโค้งที่เสถียร เครื่องสูบลมที่นำเข้าให้การปิดผนึกที่เชื่อถือได้ (อัตราการรั่วไหลต่อปี <0.5%) และอายุการใช้งาน 50,000 รอบไม่จำเป็นต้องบำรุงรักษา ตัวเรือนคอมโพสิตให้การป้องกัน IP65 เหมาะสำหรับช่วงอุณหภูมิที่กว้างและระดับความสูงสูง พร้อมทนต่อสภาพอากาศได้ดีเยี่ยม การควบคุมคุณภาพอย่างเข้มงวดและการออกแบบโมดูลาร์ทำให้สามารถติดตั้งได้ง่ายและมีบริการหลังการขายที่ตรงเวลา

สถานการณ์การใช้งานผลิตภัณฑ์

เครื่องขัดขวางสุญญากาศ 11KV สำหรับ VCB ภายนอกอาคาร เหมาะสำหรับสถานการณ์การจ่ายไฟฟ้าภายนอกอาคารขนาด 11KV ทั้งหมด ซึ่งใช้กันอย่างแพร่หลายในระบบโครงข่ายไฟฟ้าในเมืองและในชนบท โรงไฟฟ้าพลังงานลมและพลังงานแสงอาทิตย์ สวนอุตสาหกรรม การขนส่งทางรถไฟ และระบบกักเก็บพลังงาน ผลิตภัณฑ์ไม่มีการปล่อย SF₆ ซึ่งเป็นไปตามกฎระเบียบด้านสิ่งแวดล้อม และให้การสนับสนุนกริดอัจฉริยะ 11KV ทั่วโลกที่เชื่อถือได้

คำถามที่พบบ่อย

1. บริการปรับแต่ง: รองรับการปรับแต่งมาตรฐานระหว่างประเทศและในประเทศ ให้บริการ OEM/ODM และรุ่นทั่วไปจะจัดส่งภายใน 7 วัน เข้ากันได้กับอุปกรณ์ VCB หลัก

2. การประกันคุณภาพ: ส่วนประกอบหลักได้รับการคัดเลือกอย่างระมัดระวัง มีการนำการควบคุมคุณภาพโรงงานแบบอัตโนมัติมาใช้ และสามารถตรวจสอบย้อนกลับผลิตภัณฑ์ได้ผ่านรหัส QR

3. การรับประกันและบริการหลังการขาย: การรับประกันแบบจำกัดเงื่อนไข 10 ปี โดยมีจุดบริการทั่วโลกที่ให้การสนับสนุนด้านเทคนิคและการบำรุงรักษาตลอด 24 ชั่วโมงทุกวัน

4. หมายเหตุการติดตั้ง: บรรจุภัณฑ์ป้องกันความชื้นและทนต่อแรงกระแทก การติดตั้งเหมาะสำหรับสภาพแวดล้อมกลางแจ้ง ขอแนะนำให้ทำการทดสอบแรงดันไฟฟ้าและกลไกหลังการติดตั้ง

11KV Vacuum Interrupter For Outdoor VCB
