เครื่องขัดขวางสุญญากาศ 36KV สำหรับ VCB กลางแจ้ง

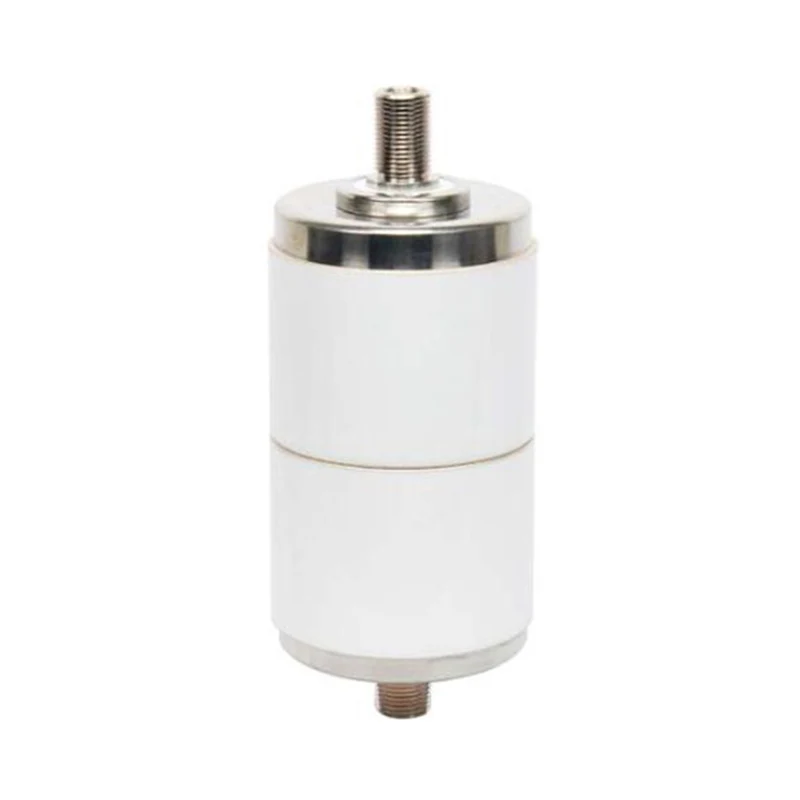

Model: TD524A, TD524H

Sunway Hanguang 36KV Vacuum Interrupter สำหรับ Outdoor VCB เป็นหน่วยดับเพลิงแกนหลักของเซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้ง (VCB) โดยมีรุ่นหลัก VITD 36/1250-20A และ VITD 36/1250-20H เหมาะสำหรับระบบ AC 50/60Hz ที่มีระดับสุญญากาศ ≤1.33×10⁻³Pa ทำให้สามารถดับอาร์กได้อย่างปลอดภัยและการจุดระเบิดซ้ำเป็นศูนย์

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสุญญากาศ 36KV สำหรับ VCB ภายนอกอาคารเป็นส่วนประกอบหลักที่พัฒนาโดย Sunway Hanguang สำหรับ VCB ภายนอกอาคารโดยเฉพาะ โดยมีบทบาทสำคัญในการดับไฟอาร์กสำหรับการสลับวงจรและการป้องกันข้อผิดพลาด และเหมาะสำหรับสภาวะการกระจายพลังงานภายนอกอาคาร 36KV ที่ซับซ้อนต่างๆ ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในสาขาไฟฟ้า Sunway Hanguang จัดการกับปัญหาของสภาพกลางแจ้ง 36KV โดยอาศัยสายการผลิตขั้นสูงและสิทธิบัตรหลักมากกว่า 20 ฉบับ ผ่านการทดสอบทั้งในและต่างประเทศหลายครั้ง โดยมีการติดตั้งมากกว่า 80,000 เครื่องทั่วโลก ให้บริการในกว่า 40 ประเทศ และกลายเป็นซัพพลายเออร์ที่เชื่อถือได้ในสาขานี้ บริษัทตั้งอยู่ในประเทศจีน และมีโรงงานมืออาชีพที่ทันสมัย บริษัทได้แนะนำอุปกรณ์ขั้นสูงจากเยอรมนีและญี่ปุ่นเพื่อสร้างสายการผลิตอัตโนมัติ และได้รับการรับรองระบบหลายรายการและการทดสอบที่เชื่อถือได้ ได้รับการยอมรับจาก ABB, Siemens และ State Grid Corporation of China และมีประสบการณ์ในการใช้งานในสภาพแวดล้อมกลางแจ้งที่รุนแรง

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
หมายเลขรุ่น	VITD 36/1250-20A	VITD 36/1250-20H
ความถี่ที่กำหนด	50/60เฮิร์ต
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	36/40.5kV, rms
จัดอันดับความถี่กำลังไฟฟ้าในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (1 นาที)	70/95kV, rms
แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า	170/185kV พีค
จัดอันดับปัจจุบัน	800A	1250A
ความต้านทานของวงจรที่แรงสัมผัสพิกัดต่ำสุด	≤20ไมโครโอห์ม
จัดอันดับกระแสไฟฟ้าลัดวงจร	18.4kA, rms	20kA, rms
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า	18.4kA, rms	20kA, rms
ระยะเวลาที่กำหนดของการลัดวงจร	4ส
พิกัดสูงสุดทนกระแสได้	46kA, rms	50kA, rms
จัดอันดับการลัดวงจรทำให้ปัจจุบัน	46kA, rms	50kA, rms
สูงสุด ส่วนประกอบดีซี	0.4
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุเดี่ยว	630A, rms
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุแบบ back-to-back	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	O-0.3(0.5)s-CO-180s-CO
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	4.08กก	7.06กก
น้ำหนักของชิ้นส่วนที่เคลื่อนย้ายได้	2.1กก	3.1กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	170±40นิวตัน
4. ต้องใช้แรงในการเปิดหน้าสัมผัสค้างไว้จนเต็มจังหวะ	320±50นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ระยะห่างระหว่างผู้ติดต่อที่เปิดอยู่	15±1มม	18±2มม
ความเร็วเปิดเฉลี่ย (เฉลี่ย 75% แรกของช่องว่างการติดต่อ)	1.5±0.3ม./วินาที	1.6±0.3ม./วินาที
ความเร็วในการปิดโดยเฉลี่ย (เฉลี่ย 30% สุดท้ายของช่องว่างการติดต่อ)	1.1±0.2ม./วินาที	1.3±0.2ม./วินาที
จัดอันดับเพิ่มแรงสุดท้ายสัมผัสภายนอก	2000±200นิวตัน
ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ	≤2ms
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms
การฟื้นตัวสูงสุดระหว่างการเปิด	≤2มม
ชีวิต
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	20,000การดำเนินงาน
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	50การดำเนินงาน
ชีวิตเครื่องกล	30,000การดำเนินงาน
ติดต่อจำกัดการกัดเซาะ	3มม
อายุการเก็บรักษา	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

1. การดับอาร์คที่ดีเยี่ยม ปลอดภัย และเชื่อถือได้

เครื่องขัดขวางสูญญากาศ 36KV สำหรับ VCB กลางแจ้งใช้หน้าสัมผัสรูปถ้วยโลหะผสม Cu-Cr ที่มีความบริสุทธิ์สูง โดยมีค่าการหยุดชะงักของกระแสไฟฟ้า <3A ความต้านทานต่อการเชื่อม และแรงดันไฟฟ้าอาร์คต่ำ ช่วยระงับแรงดันไฟฟ้าเกินในการทำงานได้อย่างมีประสิทธิภาพ และปกป้องฉนวนของสายและอุปกรณ์

2. การปิดผนึกที่ดีเยี่ยมประสิทธิภาพที่ไม่ต้องบำรุงรักษาที่แข็งแกร่ง

การตรวจจับการรั่วไหลของมวลฮีเลียมสเปกโตรเมทรีซึ่งติดตั้งด้วยสูบลมสแตนเลส 316L จะควบคุมการปิดผนึกอย่างเข้มงวด โดยมีอัตราการรั่วไหลต่อปี <0.5% อายุการใช้งานเชิงกล 30,000 รอบ และอายุการใช้งานทางไฟฟ้า 20,000 รอบ ทำให้มีการทำงานที่ไม่ต้องบำรุงรักษาในระยะยาวและลดต้นทุนตลอดอายุการใช้งาน

3. ความสามารถในการปรับตัวต่อสิ่งแวดล้อมและความทนทานสูงสุด

โครงสร้างวัสดุคอมโพสิตให้ฉนวนที่ดีเยี่ยม ตอบสนองความถี่ของกำลังไฟฟ้าและแรงดันไฟกระชากฟ้าผ่าได้ตามมาตรฐาน สามารถทนต่อช่วงอุณหภูมิกว้างตั้งแต่ -45°C ถึง +85°C และระดับความสูงสูงสุด 4000 เมตร พร้อมระดับการป้องกัน IP65 จัดการสภาพแวดล้อมกลางแจ้งที่รุนแรงต่างๆ ได้อย่างง่ายดาย

4. คุณภาพที่ควบคุมได้และบริการหลังการขายที่มีประสิทธิภาพ

ผลิตภัณฑ์แต่ละชิ้นผ่านการตรวจสอบอย่างเต็มรูปแบบก่อนออกจากโรงงาน และมีระบบตรวจสอบย้อนกลับด้วยรหัส QR การออกแบบแบบโมดูลาร์ช่วยให้เปลี่ยนได้ง่าย และมีการตรวจสอบอัจฉริยะให้เลือกเป็นตัวเลือก ศูนย์เทคนิคระดับโลก 15 แห่งให้การสนับสนุนหลังการขาย 7x24 ชั่วโมง

สถานการณ์การใช้งานผลิตภัณฑ์

เครื่องขัดขวางสุญญากาศ 36KV สำหรับ VCB กลางแจ้งถูกนำมาใช้กันอย่างแพร่หลายในสถานีไฟฟ้าแรงสูง 36KV โรงไฟฟ้าพลังงานลมและพลังงานแสงอาทิตย์ การจ่ายพลังงานของสวนอุตสาหกรรม และสาขาอื่นๆ เหมาะสำหรับการขนส่งทางรถไฟ ระบบกักเก็บพลังงาน และโครงการ EPC ในต่างประเทศ โดยไม่มีการปล่อย SF₆ ซึ่งสอดคล้องกับกฎระเบียบด้านสิ่งแวดล้อม
