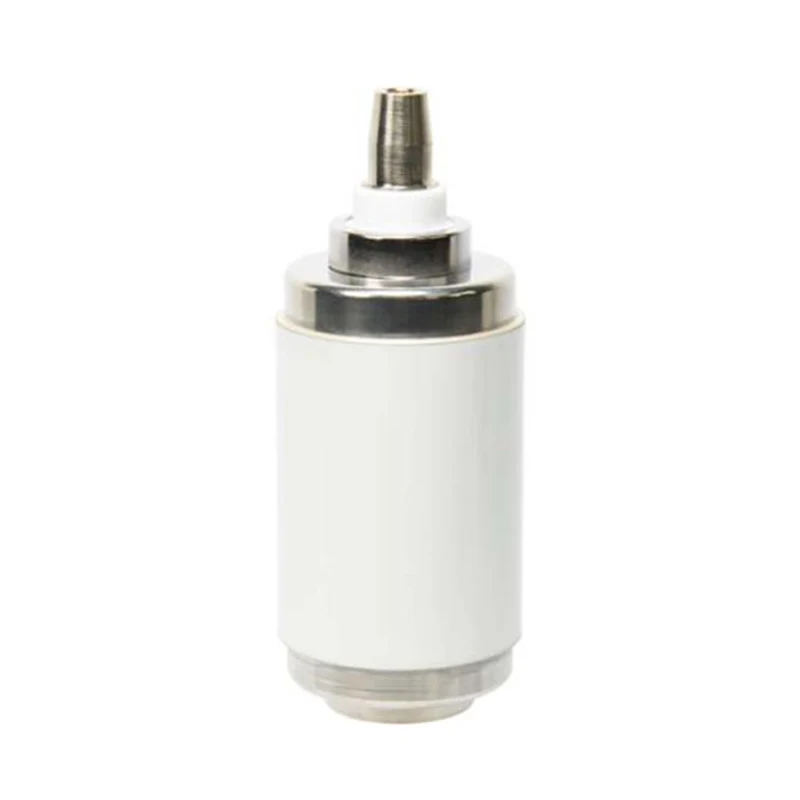

เครื่องขัดขวางสูญญากาศ 11KV สำหรับ Recloser

Model: TD336R

Sunway Hanguang 11KV Vacuum Interrupter for Reclosers (รุ่นแกนหลัก VITD 12/1600-31.5R) เป็นเครื่องดับเพลิงแบบแกนกลางที่ออกแบบมาโดยเฉพาะสำหรับเครื่อง Reclosers อัตโนมัติแรงดันปานกลาง เข้ากันได้กับระบบ 50/60Hz และมีระดับสุญญากาศที่ ≤1.33×10⁻³Pa ทำให้สามารถสลับได้โดยปราศจากส่วนโค้ง ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในอุตสาหกรรมไฟฟ้า บริษัทใช้ประโยชน์จากอุปกรณ์ขั้นสูงและสิทธิบัตรหลักเพื่อสร้างผลิตภัณฑ์ที่ตรงตามมาตรฐานที่หลากหลาย ด้วยจำนวนการติดตั้งมากกว่า 300,000 เครื่องทั่วโลก จึงได้รับการยอมรับจากบริษัทในประเทศและต่างประเทศที่มีชื่อเสียง เครื่องขัดขวางสุญญากาศ 11KV สำหรับเครื่อง Reclosers พร้อมประสิทธิภาพที่มั่นคง เหมาะสำหรับสภาวะการทำงานที่รุนแรงต่างๆ

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสุญญากาศ 11KV สำหรับเครื่อง Reclosers เป็นเครื่องดับเพลิงแบบอาร์คหลักที่ปรับแต่งโดย Sunway Hanguang สำหรับเครื่อง Reclosers อัตโนมัติแรงดันปานกลาง รุ่นหลักคือ VITD 12/1600-31.5R เข้ากันได้กับระบบ AC ที่ใช้กันทั่วโลก ให้สวิตช์แบบไร้อาร์คและการจุดระเบิดใหม่เป็นศูนย์ ตอบสนองความต้องการที่เข้มงวดของการทำงานความถี่สูงในรีโคลสเซอร์ได้อย่างแม่นยำ

ในฐานะซัพพลายเออร์มืออาชีพจากประเทศจีน บริษัทใช้สายการผลิตอัตโนมัติที่สร้างขึ้นด้วยอุปกรณ์นำเข้าจากเยอรมนีและญี่ปุ่น ซึ่งถือครองสิทธิบัตรมากกว่า 50 ฉบับ ผลิตภัณฑ์ได้ผ่านการรับรองและการทดสอบทั้งในประเทศและต่างประเทศหลายครั้ง โรงงานของเราตั้งอยู่ในเซียวกัง หูเป่ย ตอบสนองทั้งการผลิตจำนวนมากและความต้องการที่กำหนดเองได้อย่างมีประสิทธิภาพ เครื่องขัดขวางสุญญากาศ 11KV สำหรับ Reclosers มียอดติดตั้งมากกว่า 300,000 เครื่องทั่วโลก และได้รับการยอมรับจากบริษัทต่างๆ เช่น State Grid และ ABB

ข้อมูลจำเพาะของผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
หมายเลขรุ่น	VITD 12/1600-31.5R
จัดอันดับความถี่	50/60เฮิร์ต
จัดอันดับแรงดันไฟฟ้าสูงสุดต่อสาย	12kV, rms
กำลังไฟพิกัดความถี่ทนต่อแรงดันไฟฟ้า:อากาศ	42kV, rms
แรงดันไฟฟ้าที่ทนแรงกระตุ้นได้:อากาศ	95kV พีค
จัดอันดับกระแสปกติ	1600A
พิกัดกระแสไฟลัดวงจร (พื้นฐานสมมาตร 3 เฟส)	31.5kA, rms
เปอร์เซ็นต์ส่วนประกอบ DC ของกระแสไฟที่แตกหักของ S.C	0.5
พิกัดกระแสไฟฟ้าลัดวงจร	80kA พีค
จัดอันดับระยะเวลาของกระแสระยะสั้น	4ส
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	31.5kA, rms
จัดอันดับสูงสุดทนต่อปัจจุบัน	80kA, rms
ความต้านทานการสัมผัสสูงสุดที่แรงปิดขั้นต่ำ	18ไมโครโอห์ม
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุเดี่ยว	630A, rms
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุแบบ Back-to-Back	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	o-0.3s-co-180s-co
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	3.13กก
น้ำหนักชิ้นส่วนที่เคลื่อนที่ (ประมาณ)	1.28กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	120±50นิวตัน
แรงที่ต้องใช้ในการเปิดหน้าสัมผัสค้างไว้ที่ Full Stroke	190±60นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ติดต่อโรคหลอดเลือดสมอง	11±1 มม
ความเร็วในการเปิด (ช่องว่างการติดต่อเฉลี่ย 75 ช่อง)	1.1±0.2ม./วินาที
Overtravel สูงสุดในระหว่างการเปิด	2มม
การฟื้นตัวสูงสุดระหว่างการเปิด	2มม
ความเร็วในการปิด (ค่าเฉลี่ยของช่องว่างการติดต่อ 30% ล่าสุด)	0.6±0.2ม./วินาที
ระยะเวลาการตีกลับการติดต่อสูงสุด (สูงสุด 2 การตีกลับ)	≤2ms
จัดอันดับแรงอัดสัมผัส	3150±200นิวตัน
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms
ชีวิต (โดยประมาณ)
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	50,000การดำเนินงาน
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	100การดำเนินการ
ชีวิตเครื่องกล	50,000การดำเนินงาน
ติดต่อจำกัดการกัดเซาะ	3มม
อายุการเก็บรักษา	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

ผลิตภัณฑ์นี้ตรงตามข้อกำหนดหลักของเครื่อง reclosers อย่างสมบูรณ์แบบ โดยมีข้อได้เปรียบที่โดดเด่น: ใช้หน้าสัมผัสโลหะผสม Cu-Cr ที่มีความบริสุทธิ์สูง โดยมีค่าการหยุดชะงักของกระแสไฟฟ้า <3A ซึ่งช่วยลดแรงดันไฟฟ้าเกิน ซีลสูบลมสแตนเลส 316L นำเข้า โดยมีอัตราการรั่วไหลต่อปี <0.5% และอายุการใช้งานทางกลและไฟฟ้า 50,000 รอบ ทำให้มั่นใจได้ถึงการทำงานที่ไม่ต้องบำรุงรักษาในระยะยาว ตัวเรือนเซรามิกความแข็งแรงสูงให้ฉนวนที่ดีเยี่ยมและทนทานต่อสภาพแวดล้อมที่รุนแรง เช่น ช่วงอุณหภูมิที่กว้างและระดับความสูง ด้วยระดับการป้องกัน IP67 แต่ละหน่วยผ่านการตรวจสอบอย่างครอบคลุม 15 ครั้ง มีการตรวจสอบย้อนกลับด้วยรหัส QR และการออกแบบโมดูลาร์เพื่อให้เปลี่ยนได้ง่าย ส่งผลให้อัตราความล้มเหลวน้อยกว่า 0.005%

สถานการณ์การใช้งานผลิตภัณฑ์

เครื่องขัดขวางสุญญากาศ 11KV สำหรับ Reclosers มีการใช้งานที่หลากหลาย เหมาะสำหรับเครือข่ายการจ่ายไฟฟ้าในเมืองและชนบท จุดเชื่อมต่อโครงข่ายพลังงานใหม่ และสวนอุตสาหกรรม สามารถใช้กับตู้เครือข่ายวงแหวนอัจฉริยะและอุปกรณ์อื่นๆ เพื่อดำเนินงานต่างๆ เช่น การปิดข้อผิดพลาดและการสลับโหลด ไม่มีการปล่อย SF₆ ซึ่งเป็นไปตามคำสั่งคุ้มครองสิ่งแวดล้อม และเหมาะสำหรับโครงการ "Belt and Road" ในต่างประเทศ

คำถามที่พบบ่อย

1. บริการที่ปรับแต่งตามความต้องการ: รองรับหลายมาตรฐาน ให้บริการ OEM/ODM และรุ่นทั่วไปจะได้รับการจัดส่งภายใน 15-30 วัน ซึ่งเข้ากันได้กับอุปกรณ์ recloser กระแสหลัก

2. การประกันคุณภาพ: ส่วนประกอบหลักได้รับการคัดเลือกจากแบรนด์ที่มีชื่อเสียง พร้อมการควบคุมคุณภาพอย่างเต็มรูปแบบและการตรวจสอบย้อนกลับของรหัส QR

3. การรับประกันและบริการหลังการขาย: การรับประกันแบบจำกัดเงื่อนไข 10 ปี การสลายตัวของสุญญากาศไม่เกิน 20% และศูนย์บริการทั่วโลกให้การตอบสนอง 7x24 ชั่วโมง

4. หมายเหตุการติดตั้ง: บรรจุภัณฑ์ป้องกันความชื้นและกันกระแทกระหว่างการขนส่ง การติดตั้งต้องเป็นไปตามข้อกำหนดที่เกี่ยวข้อง แนะนำให้ทำการทดสอบแรงดันและสมบัติทางกลหลังการติดตั้ง

รับประกันความแข็งแกร่งของแบรนด์

Sunway Hanguang ในฐานะผู้ผลิตผู้ช่ำชอง ได้กลายเป็นซัพพลายเออร์ระดับโลกที่เชื่อถือได้ด้วยการผลิตขั้นสูง การควบคุมคุณภาพอย่างเข้มงวด และบริการที่ครอบคลุม โรงงานมีกำลังการผลิตอัตโนมัติที่เพียงพอ และผลิตภัณฑ์ของบริษัทมีการส่งออกไปทั่วโลก ให้บริการลูกค้าด้วยเครื่องขัดขวางสุญญากาศ 11KV สำหรับ Reclosers และบริการที่เกี่ยวข้องอย่างต่อเนื่อง
