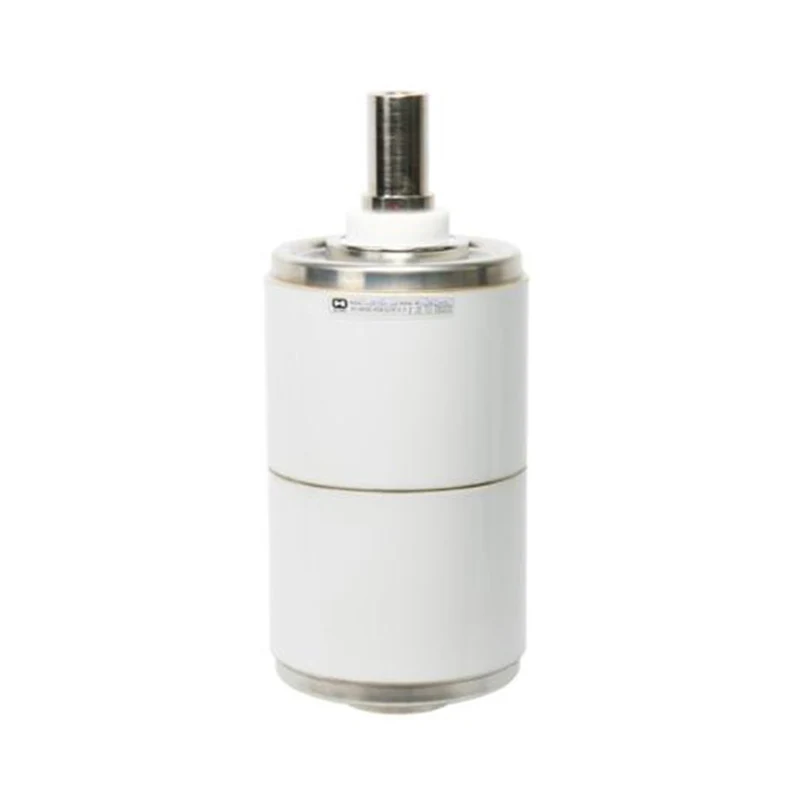

เครื่องขัดขวางสูญญากาศ 36KV สำหรับ Recloser

Model: TD545K

Sunway Hanguang 36KV Vacuum Interrupter For Recloser เป็นหน่วยดับเพลิงแกนหลักที่ออกแบบมาโดยเฉพาะสำหรับเครื่อง reclosers อัตโนมัติไฟฟ้าแรงสูง รุ่นหลักคือ VITD 36/2000-26.3K เข้ากันได้กับระบบ 50/60Hz โดยมีระดับสุญญากาศ ≤1.33×10⁻³Pa ทำให้เกิดการหยุดชะงักโดยปราศจากส่วนโค้ง ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในอุตสาหกรรมไฟฟ้า บริษัทใช้ประโยชน์จากอุปกรณ์ขั้นสูงและสิทธิบัตรหลักเพื่อสร้างผลิตภัณฑ์นี้ ซึ่งผ่านการทดสอบที่เชื่อถือได้มากมาย และมีการใช้กันอย่างแพร่หลายในสถานการณ์การกระจายพลังงานไฟฟ้าแรงสูงทั่วโลก ได้รับการยอมรับจากบริษัทในประเทศและต่างประเทศที่มีชื่อเสียง

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสูญญากาศ 36KV สำหรับเครื่อง Recloser เป็นหน่วยดับเพลิงแกนหลักที่ปรับแต่งโดย Sunway Hanguang สำหรับเครื่องปิดไฟฟ้าแรงสูงอัตโนมัติ รุ่นหลักคือ VITD 36/2000-26.3K โดยมีระดับสุญญากาศที่มีการควบคุมอย่างเข้มงวดที่ ≤1.33×10⁻³Pa ช่วยให้เกิดการหยุดชะงักโดยปราศจากอาร์กและการจุดระเบิดซ้ำเป็นศูนย์ โดยเฉพาะอย่างยิ่งจัดการกับข้อกำหนดที่เข้มงวดของการทำงานความถี่สูงในรีโคลสเซอร์

Sunway Hanguang อาศัยโรงงานอัตโนมัติเต็มรูปแบบที่สร้างขึ้นด้วยอุปกรณ์นำเข้าจากเยอรมนีและญี่ปุ่น โดยถือครองสิทธิบัตรหลักมากกว่า 50 ฉบับ ผลิตภัณฑ์ผ่านการรับรองระบบ ISO และการทดสอบที่เชื่อถือได้มากมาย สอดคล้องกับมาตรฐานสากลและในประเทศ ด้วยจำนวนการติดตั้งมากกว่า 150,000 เครื่องทั่วโลก แสดงให้เห็นถึงความแข็งแกร่งของซัพพลายเออร์ระดับมืออาชีพ และตัวขัดขวางสุญญากาศ 36KV สำหรับ Recloser ถือเป็นผลิตภัณฑ์ที่เป็นตัวแทนของข้อได้เปรียบหลักของบริษัท

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
หมายเลขรุ่น	มท. 36/2543-26.3ก
ความถี่ที่กำหนด	50/60เฮิร์ต
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	40.5kV, rms
จัดอันดับความถี่กำลังไฟฟ้าในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (1 นาที)	95kV, rms
แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า	185kV จุดสูงสุด
จัดอันดับปัจจุบัน	2000A
ความต้านทานของวงจรที่แรงสัมผัสพิกัดต่ำสุด	≤20ไมโครโอห์ม
จัดอันดับกระแสไฟฟ้าลัดวงจร	25kA, rms
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า	25kA, rms
ระยะเวลาที่กำหนดของการลัดวงจร	4ส
พิกัดสูงสุดทนกระแสได้	63kA, rms
จัดอันดับการลัดวงจรทำให้ปัจจุบัน	63kA, rms
สูงสุด ส่วนประกอบดีซี	0.4
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุเดี่ยว	630A, rms
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุแบบ back-to-back	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	O-0.3(0.5)s-CO-180s-CO
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	8.23กก
น้ำหนักของชิ้นส่วนที่เคลื่อนย้ายได้	3.74กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	170±40นิวตัน
ต้องใช้แรงในการเปิดหน้าสัมผัสค้างไว้จนสุด	320±50นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ระยะห่างระหว่างผู้ติดต่อที่เปิดอยู่	18±2มม
ความเร็วเปิดเฉลี่ย (เฉลี่ย 75% แรกของช่องว่างการติดต่อ)	1.6±0.3ม./วินาที
ความเร็วในการปิดโดยเฉลี่ย (เฉลี่ย 30% สุดท้ายของช่องว่างการติดต่อ)	1.3±0.2ม./วินาที
จัดอันดับเพิ่มแรงสุดท้ายสัมผัสภายนอก	2500±200นิวตัน
ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ	≤2ms
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms
การฟื้นตัวสูงสุดระหว่างการเปิด	≤2มม
ชีวิต
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	20,000การดำเนินงาน
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	50การดำเนินงาน
ชีวิตเครื่องกล	30,000การดำเนินงาน
ติดต่อจำกัดการกัดเซาะ	3มม
อายุการเก็บรักษา	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

1. ประสิทธิภาพการดับอาร์คและไฟฟ้าที่ยอดเยี่ยม

การใช้หน้าสัมผัสโลหะผสม Cu-Cr ที่มีความบริสุทธิ์สูง ค่าจำกัดกระแสคือ <3A พร้อมคุณสมบัติป้องกันการเชื่อมที่แข็งแกร่ง กระแสไฟกระชากของธนาคารตัวเก็บประจุเดี่ยวสูงถึง 630A และการพังทลายของหน้าสัมผัสต่ำ ทำให้มั่นใจได้ว่าการทำงานที่เสถียรในระยะยาวของตัวขัดขวางสุญญากาศ 36KV สำหรับ Recloser

2. การปิดผนึกที่ยาวนานและอายุการใช้งานยาวนานเป็นพิเศษ

เมื่อติดตั้งเครื่องสูบลมที่นำเข้า อัตราการรั่วไหลต่อปีคือ <0.5% โดยมีอายุการใช้งานเชิงกล 30,000 รอบ และอายุการใช้งานทางไฟฟ้า 20,000 รอบ ทำให้การทำงานโดยไม่ต้องบำรุงรักษาในระยะยาว และลดต้นทุนการดำเนินงานและการบำรุงรักษาลงอย่างมาก

3. การป้องกันที่ดีเยี่ยมและการปรับตัวต่อสิ่งแวดล้อม

เคสเซรามิกความแข็งแรงสูงพร้อมประสิทธิภาพการเป็นฉนวนที่ดีเยี่ยม ทนทานต่อช่วงอุณหภูมิที่กว้างและระดับความสูงที่สูง และระดับการป้องกัน IP67 ทำงานได้อย่างเสถียรในสภาวะการทำงานสุดขั้วต่างๆ และเหมาะสำหรับสถานการณ์การใช้งานที่หลากหลายของเครื่องขัดขวางสุญญากาศ 36KV สำหรับเครื่อง Reclosers

4. การควบคุมคุณภาพอย่างเข้มงวดและการบำรุงรักษาที่สะดวก

ผลิตภัณฑ์แต่ละชิ้นผ่านการตรวจสอบอย่างครอบคลุม 15 ครั้ง พร้อมการตรวจสอบย้อนกลับด้วยรหัส QR ส่งผลให้อัตราความล้มเหลวในภาคสนาม <0.006% การออกแบบแบบโมดูลาร์ช่วยให้สามารถเปลี่ยนได้สะดวก และได้รับการสนับสนุนจากบริการตอบกลับทั่วโลกตลอด 7x24 ชั่วโมงเพื่อการบำรุงรักษาที่สะดวก

การใช้งานผลิตภัณฑ์

ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในเครือข่ายการกระจายพลังงาน 35KV จุดเชื่อมต่อโครงข่ายพลังงานใหม่ และสถานการณ์อื่นๆ ในการดำเนินงาน เช่น การปิดข้อบกพร่องและการสลับโหลด ปราศจาก SF₆ ซึ่งปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อม และมอบโซลูชันที่มีความเสถียรสำหรับโครงการทั้งในจีนและต่างประเทศ

คำถามที่พบบ่อย

- บริการปรับแต่ง: รองรับหลายมาตรฐาน ให้บริการ OEM/ODM โดยรุ่นทั่วไปจะจัดส่งภายใน 20-35 วัน เข้ากันได้กับอุปกรณ์กระแสหลัก

- การประกันคุณภาพ: ส่วนประกอบหลักได้รับการคัดเลือกจากแบรนด์ที่มีชื่อเสียง พร้อมการควบคุมคุณภาพอย่างเต็มรูปแบบและการตรวจสอบย้อนกลับของรหัส QR

- การรับประกันและบริการหลังการขาย: รับประกันแบบจำกัดเงื่อนไข 10 ปี พร้อมบริการด้านเทคนิคและการบำรุงรักษาจากศูนย์บริการทั่วโลก

- หมายเหตุการติดตั้ง: บรรจุภัณฑ์กันความชื้นและกันกระแทก การติดตั้งต้องเป็นไปตามข้อกำหนดที่เกี่ยวข้อง แนะนำให้ทำการทดสอบแรงดันและลักษณะทางกลหลังการติดตั้ง
