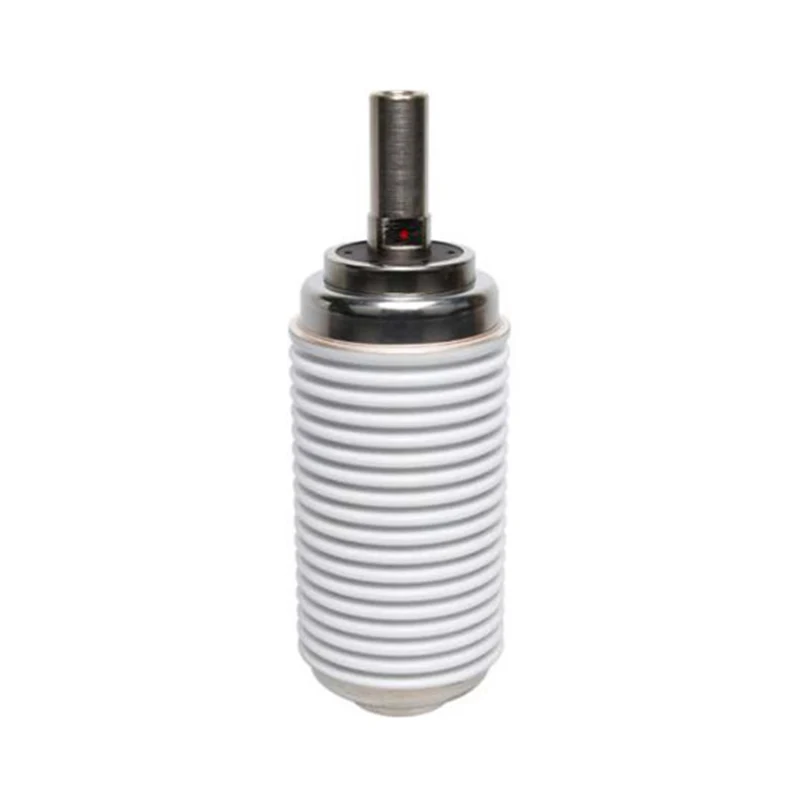

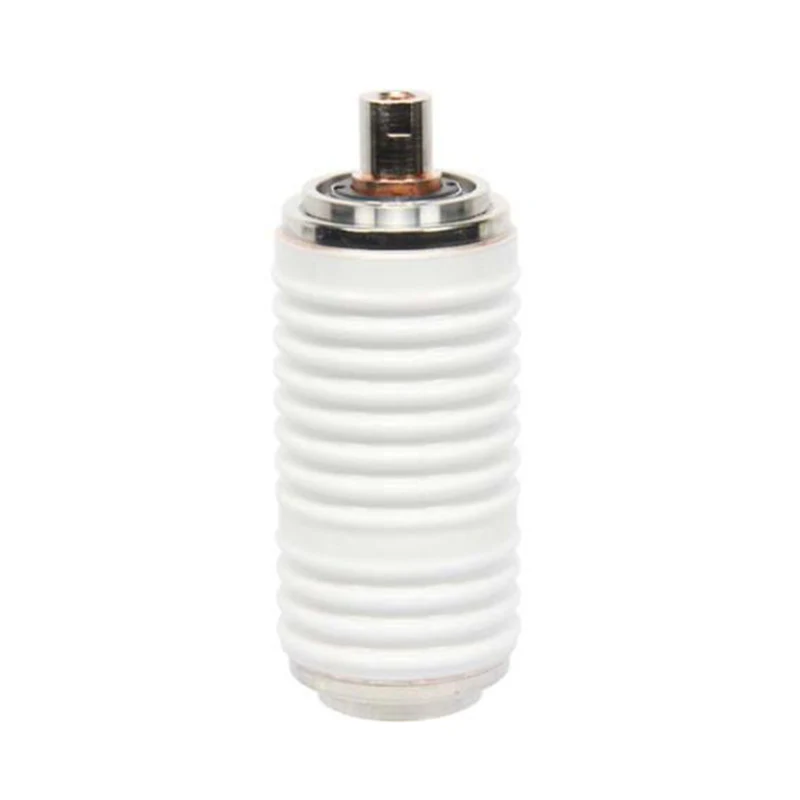

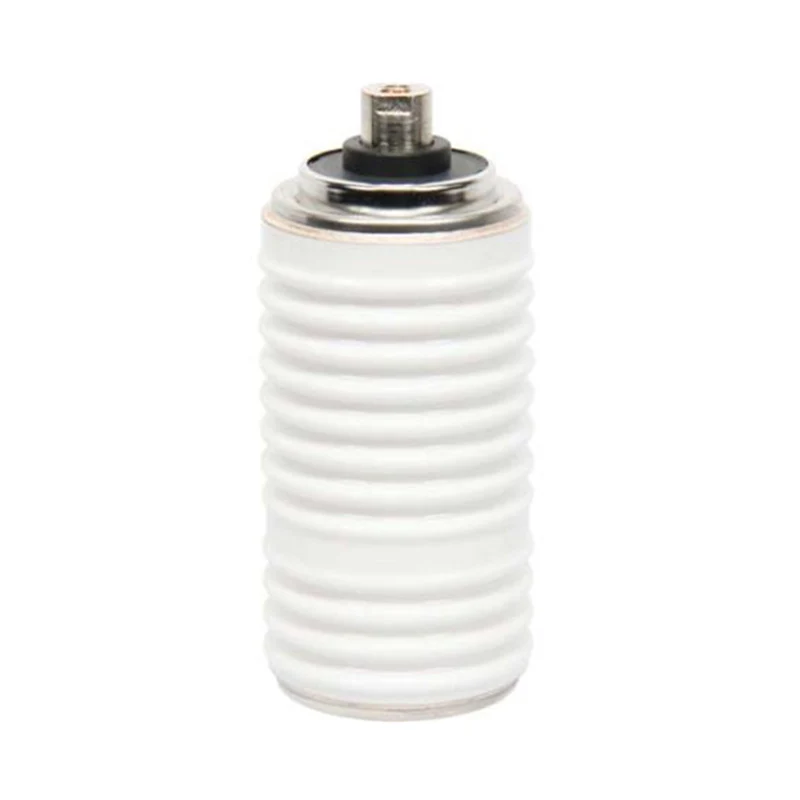

เครื่องขัดขวางสูญญากาศ 12KV สำหรับสวิตช์แบ่งโหลด

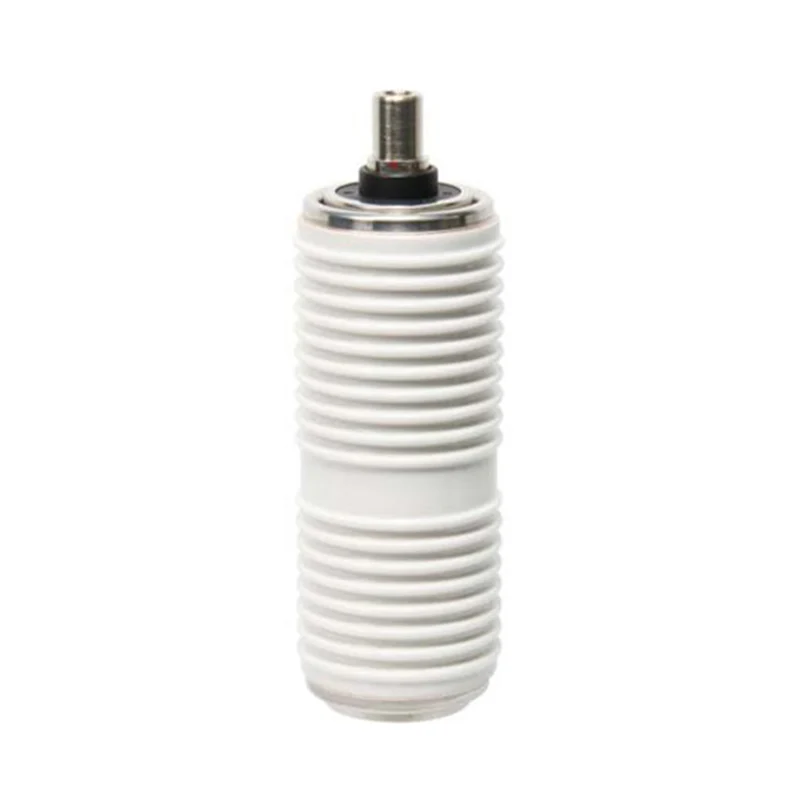

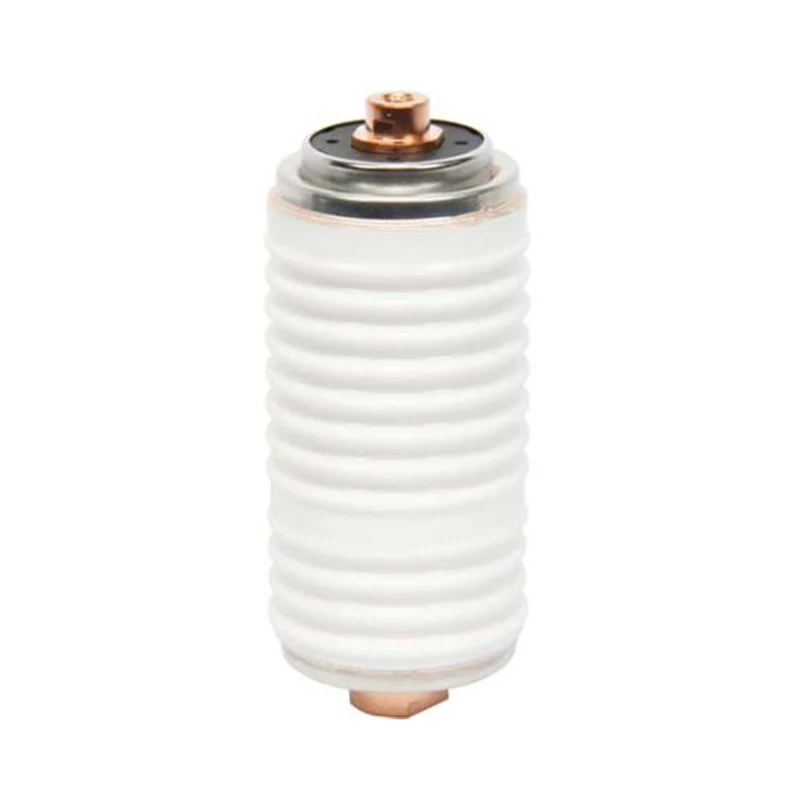

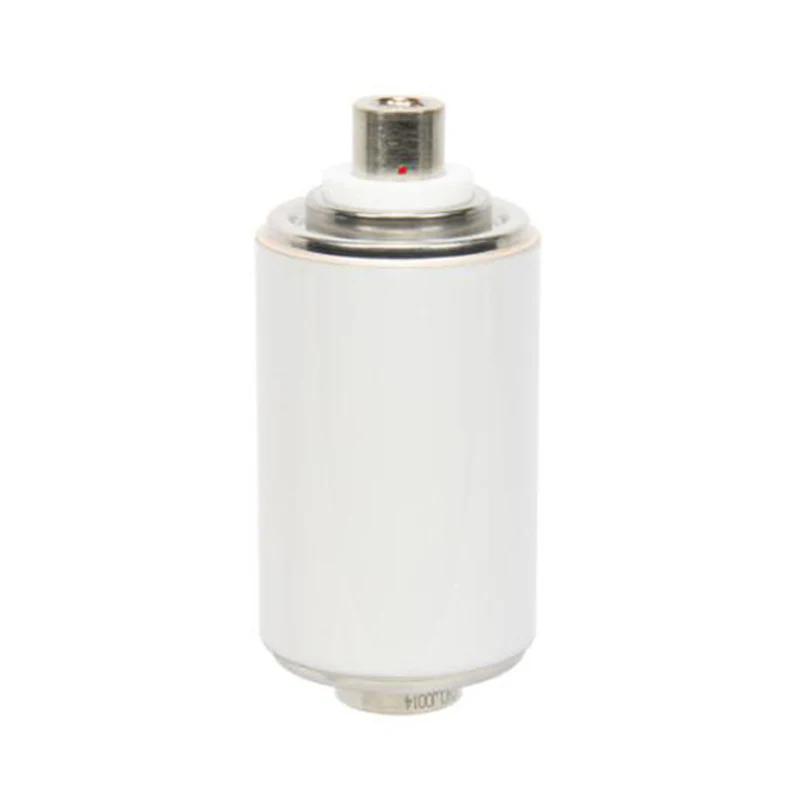

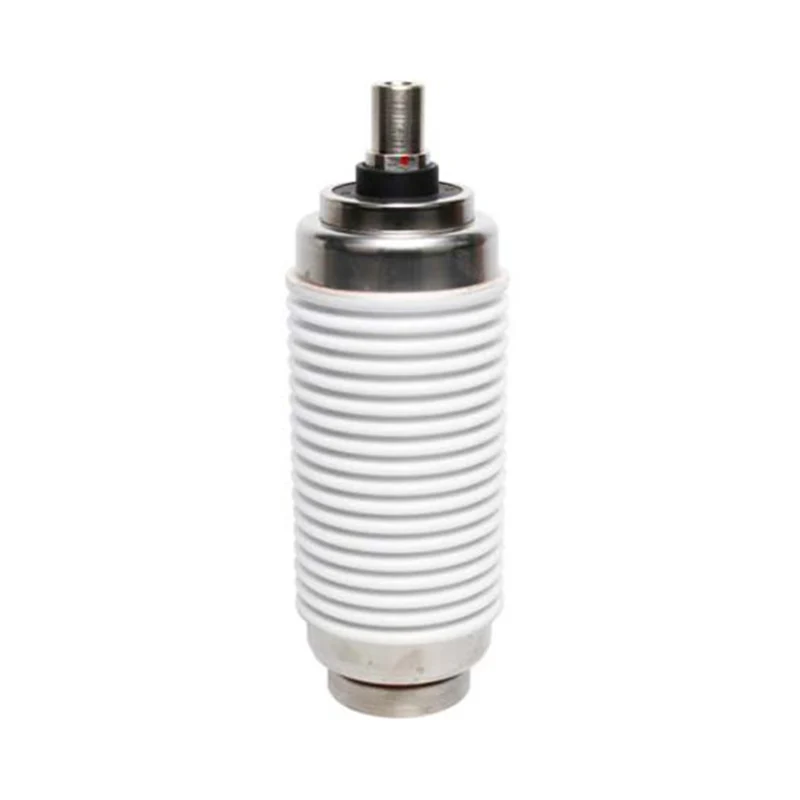

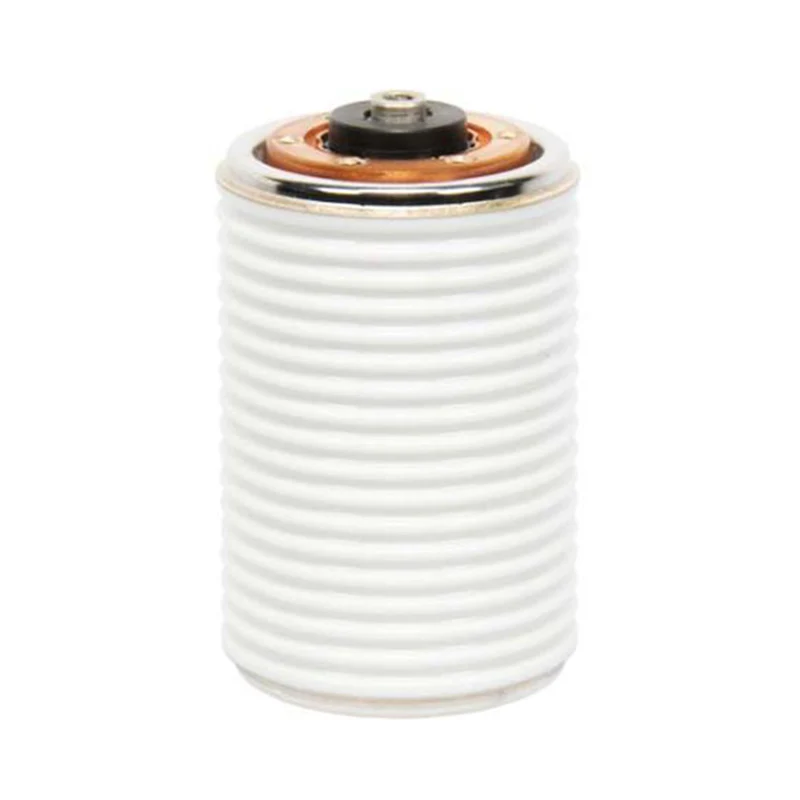

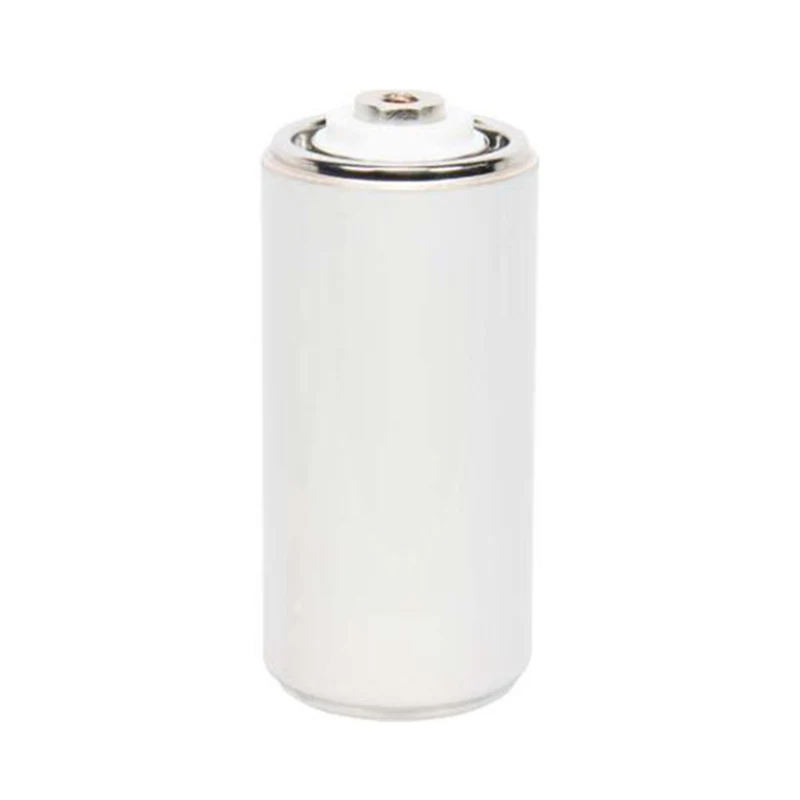

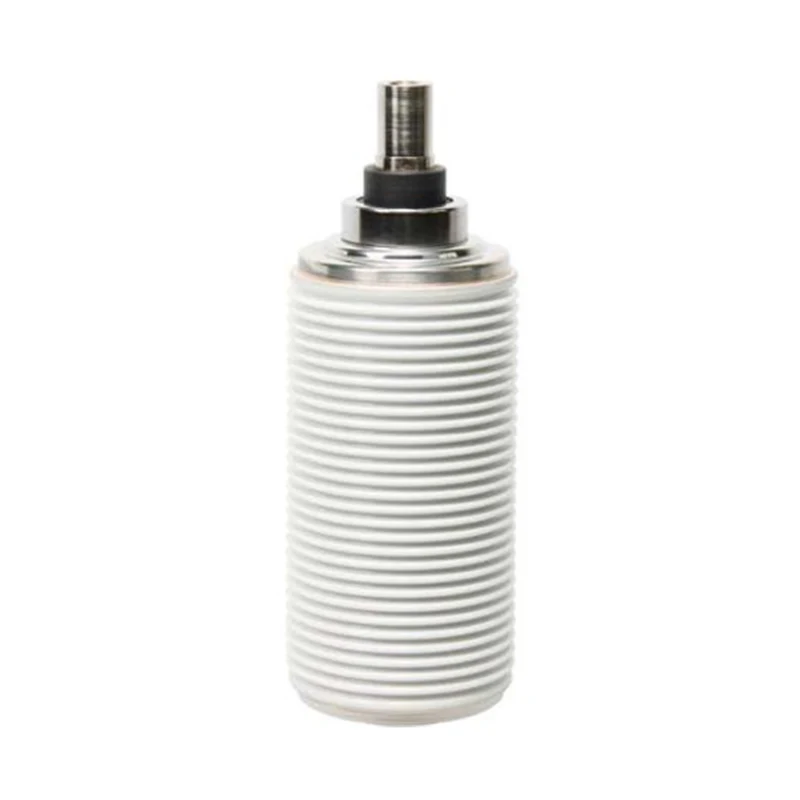

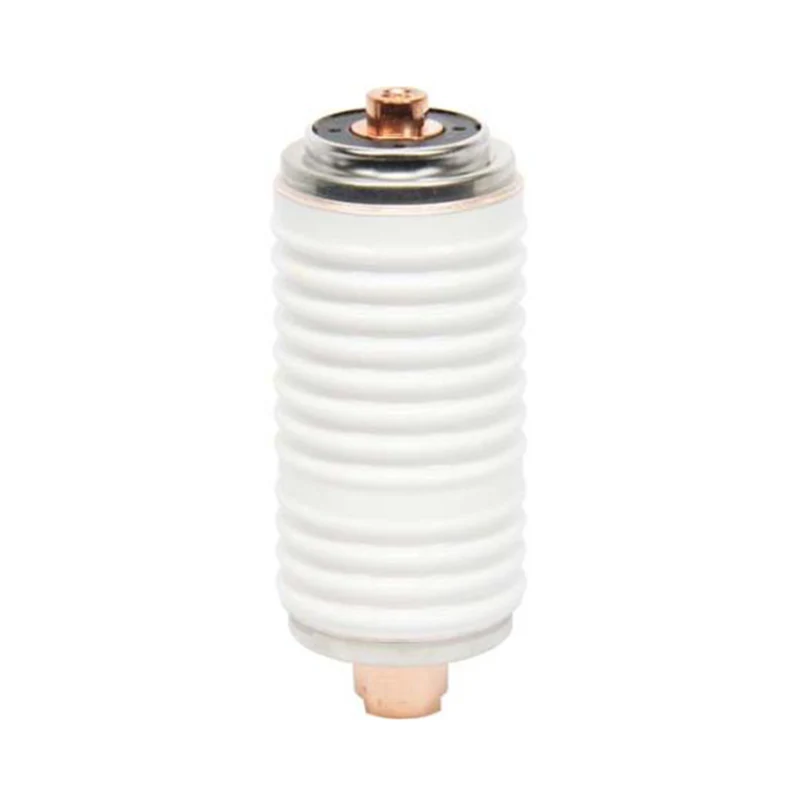

Model: TF314B, TF314P, TF314QN, TF314V, TF314NV, TF314J, TF314L, TF314X, TF324P, TF314D, TF314G

เครื่องขัดขวางสุญญากาศ Sunway Hanguang 12kV สำหรับสวิตช์แบ่งโหลดเป็นเครื่องดับส่วนโค้งหลักที่พัฒนาขึ้นโดยเฉพาะสำหรับสวิตช์หยุดโหลดแรงดันไฟฟ้าปานกลาง ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในสาขาไฟฟ้า Sunway Hanguang ใช้ประโยชน์จากสายการผลิตอัจฉริยะระดับไฮเอนด์และสิทธิบัตรหลัก เพื่อสร้างผลิตภัณฑ์คุณภาพสูงที่ปรับให้เข้ากับระบบ AC 50/60Hz เครื่องขัดขวางสูญญากาศ 12kV สำหรับสวิตช์หยุดโหลดนี้ช่วยแก้ปัญหาจุดยุ่งยากแบบเดิมด้วยระดับสุญญากาศที่สูงและข้อดีของการหยุดชะงักแบบไร้อาร์ค และได้รับการรับรองที่เชื่อถือได้หลายรายการและมีการใช้กันอย่างแพร่หลายทั่วโลก ในฐานะซัพพลายเออร์ที่เชื่อถือได้ เราให้การสนับสนุนอย่างครอบคลุมจากฐานการผลิตของเราในประเทศจีน ด้วยกระบวนการของโรงงานที่ได้มาตรฐานซึ่งรับประกันคุณภาพตลอดทั้งกระบวนการ

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสูญญากาศ 12kV สำหรับสวิตช์ตัดโหลดเป็นส่วนประกอบหลักที่ออกแบบเป็นพิเศษโดย Sunway Hanguang สำหรับสวิตช์ตัดโหลดแรงดันไฟฟ้าปานกลาง ปรับให้เข้ากับระบบ AC 50/60Hz ด้วยระดับสุญญากาศที่ ≤1.33×10⁻³Pa ทำให้สามารถเกิดการหยุดชะงักโดยปราศจากอาร์กและการจุดระเบิดใหม่เป็นศูนย์ เอาชนะข้อเสียของผลิตภัณฑ์แบบเดิมๆ เช่น การบำรุงรักษาสูง มลพิษสูง และความสามารถในการหยุดชะงักของกระแสไฟฟ้าขนาดเล็กที่อ่อนแอ

บริษัทมีส่วนร่วมอย่างลึกซึ้งในด้านไฟฟ้ามานานกว่าห้าสิบปี โดยใช้อุปกรณ์ระดับไฮเอนด์นำเข้าเพื่อสร้างสายการผลิตอัจฉริยะ และถือครองสิทธิบัตรหลักมากกว่า 20 ฉบับ ผลิตภัณฑ์ของบริษัทได้ผ่านการรับรองที่เชื่อถือได้ระดับสากล เครื่องขัดขวางสุญญากาศ 12kV รุ่นนี้สำหรับสวิตช์แบ่งโหลดมีการติดตั้งมากกว่า 150,000 รายการทั่วโลก ให้บริการในกว่า 60 ประเทศและภูมิภาค และได้รับการยอมรับจากบริษัทในประเทศและต่างประเทศที่มีชื่อเสียง

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
หมายเลขรุ่น	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	วิทีเอฟ 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
ความถี่ที่กำหนด	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต	50/60เฮิร์ต
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	12kV, rms	12kV, rms	12kV, rms	12kV, rms	12kV, rms	12kV, rms	12kV, rms	12kV, rms	12kV, rms	12kV, rms
จัดอันดับความถี่กำลังไฟฟ้าในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (1 นาที)	42kV, rms	42kV, rms	42kV, rms	42kV, rms	42kV, rms	42kV, rms	42kV, rms	42kV, rms	42kV, rms	42kV, rms
แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า	95kV พีค	75kV จุดสูงสุด	95kV พีค	95kV พีค	95kV พีค	95kV พีค	75kV จุดสูงสุด	95kV พีค	95kV พีค	95kV พีค
จัดอันดับปัจจุบัน	630A	630A	630A	630A	630A	630A	630A	1250A	630A	630A
ความต้านทานการสัมผัสสูงสุดที่แรงปิดขั้นต่ำ	≤35ไมโครโอห์ม	25ไมโครโอห์ม	35ไมโครโอห์ม	≤35ไมโครโอห์ม	≤35ไมโครโอห์ม	≤35ไมโครโอห์ม	25ไมโครโอห์ม	35ไมโครโอห์ม	≤35ไมโครโอห์ม	≤35ไมโครโอห์ม
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า	20kA, rms	20kA, rms	20kA, rms	20kA, rms	20kA, rms	20kA, rms	20kA, rms	20kA, rms	20kA, rms	20kA, rms
ระยะเวลาที่กำหนดของการลัดวงจร	4ส	3 วินาที	4ส	4ส	4ส	4ส	3 วินาที	4ส	4ส	4ส
พิกัดสูงสุดทนกระแสได้	50kA, rms	50kA จุดสูงสุด	50kA, rms	50kA, rms	50kA, rms	50kA, rms	50kA จุดสูงสุด	50kA, rms	50kA, rms	50kA, rms
จัดอันดับการลัดวงจรทำให้ปัจจุบัน	50kA, rms	50kA, rms	50kA จุดสูงสุด	50kA, rms	50kA, rms	50kA, rms	50kA, rms	50kA จุดสูงสุด	50kA, rms	50kA, rms
จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
จัดอันดับกระแสทำลายวงปิด	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
ความจุพิกัดของหม้อแปลงไม่มีโหลด	1250kVA	10เอ	100A	1250kVA	1250kVA	1250kVA	10เอ	100A	1250kVA	1250kVA
จัดอันดับกระแสไฟทำลายการชาร์จด้วยสายเคเบิล	10เอ	630A	10เอ	10เอ	10เอ	10เอ	630A	10เอ	10เอ	10เอ
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุเดี่ยว	400A	400A	400A	400A	400A	400A	400A	400A	400A	400A
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุแบบ back-to-back	400A	3150A	400A	400A	400A	400A	3150A	400A	400A	400A

ข้อมูลทางกล
หมายเลขรุ่น	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	วิทีเอฟ 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
น้ำหนักผู้ขัดขวาง (ประมาณ)	0.98กก	1.18กก	1.64กก	1.81กก	1.81กก	1.09กก	1.09กก	1.18กก	1.02กก	1.12กก
น้ำหนักของชิ้นส่วนที่เคลื่อนย้ายได้	0.41กก	0.8กก	0.58กก	0.54กก	0.54กก	0.36กก	0.8กก	0.58กก	0.43กก	0.49กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	70±30นิวตัน	8.0กก.F	60±30นิวตัน	70±30นิวตัน	70±30นิวตัน	70±30นิวตัน	8.0กก.F	60±30นิวตัน	70±30นิวตัน	70±30นิวตัน
ต้องใช้แรงในการเปิดหน้าสัมผัสค้างไว้จนสุด	130±50นิวตัน	11.8กก.F	130±40นิวตัน	130±50นิวตัน	130±50นิวตัน	130±50นิวตัน	11.8กก.F	130±40นิวตัน	130±50นิวตัน	130±50นิวตัน

ข้อกำหนดทางกล (อ้างอิง VCB)
หมายเลขรุ่น	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	วิทีเอฟ 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
ระยะห่างระหว่างผู้ติดต่อที่เปิดอยู่	8 ± 1 มม	8±1 มม	9±1 มม	9 ± 1 มม	9 ± 1 มม	8 ± 1 มม	8±1 มม	9±1 มม	8 ± 1 มม	8 ± 1 มม
ความเร็วเปิดเฉลี่ย (เฉลี่ย 75% แรกของช่องว่างการติดต่อ)	1.2±0.2ม./วินาที	1.0-1.4ม./วินาที	1.0±0.2ม./วินาที	1.2±0.2ม./วินาที	1.2±0.2ม./วินาที	1.2±0.2ม./วินาที	1.0-1.4ม./วินาที	1.0±0.2ม./วินาที	1.2±0.2ม./วินาที	1.2±0.2ม./วินาที
ความเร็วในการปิดโดยเฉลี่ย (เฉลี่ย 30% สุดท้ายของช่องว่างการติดต่อ)	0.6±0.2ม./วินาที	0.6-1.0ม./วินาที	0.6±0.2ม./วินาที	0.6±0.2ม./วินาที	0.6±0.2ม./วินาที	0.6±0.2ม./วินาที	0.6-1.0ม./วินาที	0.6±0.2ม./วินาที	0.6±0.2ม./วินาที	0.6±0.2ม./วินาที
จัดอันดับเพิ่มแรงสุดท้ายสัมผัสภายนอก	1,000 ± 100N	1,000 ± 100N	1,000 ± 100N	1,000 ± 100N	1,000 ± 100N	1,000 ± 100N		1,000 ± 100N	1,000 ± 100N	1,000 ± 100N
เพิ่มแรงสัมผัสภายนอกที่จุดสัมผัส	750±80นิวตัน	750±80นิวตัน	750±80นิวตัน	750±80นิวตัน	750±80นิวตัน	750±80นิวตัน		750±80นิวตัน	750±80นิวตัน	750±80นิวตัน
ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		≤2ms	≤2ms	≤2ms
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms			≤2ms	≤2ms
การฟื้นตัวสูงสุดระหว่างการเปิด	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		2มม	≤2ms	≤2ms

ชีวิต (โดยประมาณ)
หมายเลขรุ่น	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	วิทีเอฟ 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
อายุการเก็บรักษา	20ปี	20ปี	20ปี	20ปี	20ปี	20ปี	20ปี	20ปี	20ปี	20ปี
ความอดทนทางกล	การดำเนินงาน 10,000 ครั้ง	การดำเนินงาน 10,000 ครั้ง	การดำเนินงาน 10,000 ครั้ง	การดำเนินงาน 10,000 ครั้ง	การดำเนินงาน 10,000 ครั้ง	การดำเนินงาน 10,000 ครั้ง	การดำเนินงาน 10,000 ครั้ง	การดำเนินงาน 10,000 ครั้ง	การดำเนินงาน 10,000 ครั้ง	การดำเนินงาน 10,000 ครั้ง
หน้าสัมผัสจำกัดการกัดเซาะ	3มม	3มม	3มม	3มม	3มม	3มม	3มม	3มม	3มม	3มม
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

เครื่องขัดขวางสุญญากาศ Sunway Hanguang 12kV สำหรับสวิตช์แบ่งโหลดมีวัสดุ โครงสร้าง และการทดสอบที่ได้รับการอัพเกรดและปรับให้เหมาะสม พร้อมด้วยข้อได้เปรียบหลักที่โดดเด่น:

1. วัสดุคุณภาพสูงประสิทธิภาพดีเยี่ยม: ใช้หน้าสัมผัสโลหะผสม Cu-Cr ที่มีความบริสุทธิ์สูงโดยมีค่าการหยุดชะงักในปัจจุบัน <3A ช่วยลดแรงดันไฟฟ้าเกินในการทำงาน เมื่อจับคู่กับเครื่องเป่าลมนำเข้า อัตราการรั่วไหลต่อปีคือ <0.5% และอายุความล้าเกิน 10,000 รอบ

2. โครงสร้างที่ปรับให้เหมาะสม ใช้งานได้หลากหลาย: การออกแบบแบบบูรณาการของเปลือกเซรามิกและหน้าแปลนโลหะ ทนทานต่อแรงดันไฟฟ้า อุณหภูมิ และระดับความสูง เหมาะสำหรับระดับมลภาวะ IV และสามารถรองรับสภาพการทำงานที่รุนแรงต่างๆ

3. การทดสอบอย่างเข้มงวด คุณภาพที่ควบคุมได้: แต่ละหน่วยผ่านการทดสอบที่ครอบคลุม 10 ครั้ง พร้อมการตรวจสอบย้อนกลับด้วยรหัส QR ส่งผลให้อัตราความล้มเหลว <0.03% ซึ่งเหนือกว่าค่าเฉลี่ยของอุตสาหกรรมมาก 4. การปรับเปลี่ยนที่สะดวกและบริการที่ครอบคลุม: เข้ากันได้กับแพลตฟอร์มสวิตช์หยุดโหลดกระแสหลัก ช่วยให้เปลี่ยนได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ มีตัวเลือกโมดูลตรวจสอบอัจฉริยะให้เลือกใช้งาน และศูนย์เทคนิคระดับโลก 25 แห่งให้บริการทุกวันตลอด 24 ชั่วโมง

การใช้งานผลิตภัณฑ์

ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในตู้เครือข่ายวงแหวนในเมือง ห้องจ่ายพลังงานทางอุตสาหกรรม ศูนย์ข้อมูล สถานีย่อยไฟฟ้าโซลาร์เซลล์/พลังงานลม และสถานการณ์อื่นๆ ได้รับการปรับให้เข้ากับสภาพการทำงานที่หนักหน่วงและตอบสนองความต้องการในการสลับสายไฟและการทำงานของหม้อแปลง ซึ่งมีส่วนช่วยในการกระจายพลังงานอย่างชาญฉลาดและความเป็นกลางของคาร์บอน

คำถามที่พบบ่อย

1. บริการปรับแต่ง: รองรับการปรับแต่งโมดูลอัจฉริยะในปัจจุบันที่ได้รับการจัดอันดับ ฯลฯ และให้บริการ OEM/ODM เพื่อตอบสนองข้อกำหนดมาตรฐานต่างๆ

2. การประกันคุณภาพ: ส่วนประกอบหลักได้รับการคัดสรรอย่างพิถีพิถันจากแบรนด์ที่มีชื่อเสียง พร้อมการควบคุมคุณภาพอย่างเต็มรูปแบบ การตรวจสอบย้อนกลับด้วยรหัส QR และการปฏิบัติตามมาตรฐานระหว่างประเทศและในประเทศที่หลากหลาย

3. การรับประกันและบริการหลังการขาย: การรับประกันแบบจำกัดเงื่อนไข 10 ปี รับประกันการสลายตัวของสุญญากาศ ≤20% พร้อมการสนับสนุนหลังการขายที่ครอบคลุมจากศูนย์บริการทั่วโลก

4. แนวทางการติดตั้ง: การขนส่งที่ป้องกันความชื้นและกันกระแทก การติดตั้งที่ได้มาตรฐาน และการทดสอบหลังการติดตั้งของการทนต่อแรงดันไฟฟ้าและคุณลักษณะทางกลเพื่อให้มั่นใจในความเข้ากันได้

ความมุ่งมั่นของบริษัท

ในฐานะผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพ Sunway Hanguang ซึ่งอาศัยฐานการผลิตในจีนและเครือข่ายบริการทั่วโลก ได้เพิ่มประสิทธิภาพการทำงานของเครื่องขัดขวางสุญญากาศ 12kV สำหรับสวิตช์ตัดโหลดอย่างต่อเนื่อง โดยมอบโซลูชันที่เชื่อถือได้ มีประสิทธิภาพ และเป็นมิตรต่อสิ่งแวดล้อมสำหรับสาขาการกระจายพลังงานแรงดันไฟฟ้าปานกลางทั่วโลก
