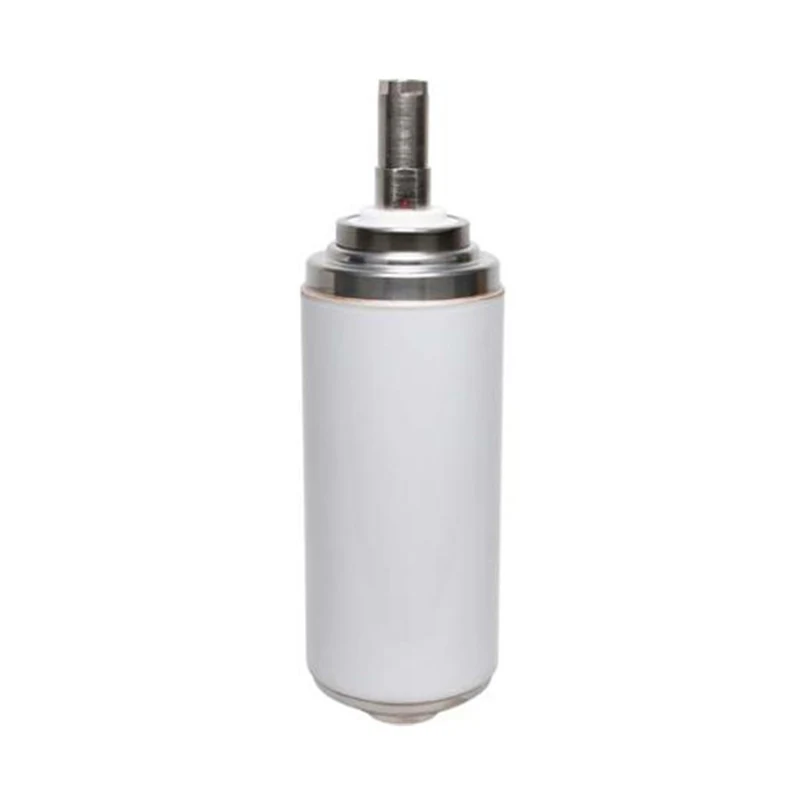

เครื่องขัดขวางสูญญากาศ 33KV สำหรับสวิตช์แบ่งโหลด

Model: TF512P

Sunway Hanguang ผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในสาขาไฟฟ้า พัฒนาและผลิตเครื่องขัดขวางสุญญากาศ 33kV สำหรับสวิตช์ตัดโหลด (รุ่น VITF 33/630-16P) ซึ่งเป็นเครื่องดับเพลิงแกนหลักสำหรับสวิตช์ตัดโหลดแรงดันไฟฟ้าปานกลาง ผลิตภัณฑ์นี้เข้ากันได้กับระบบ 50/60Hz โดยมีระดับสุญญากาศที่ ≤1.33×10⁻³Pa ทำให้สามารถสลับได้โดยปราศจากส่วนโค้ง และเอาชนะข้อบกพร่องของผลิตภัณฑ์แบบดั้งเดิม ด้วยการใช้อุปกรณ์ที่ทันสมัยและการควบคุมคุณภาพอย่างเต็มรูปแบบ ผลิตภัณฑ์นี้ผ่านการทดสอบที่เชื่อถือได้หลายครั้ง โดยมีการติดตั้งมากกว่า 100,000 เครื่องทั่วโลก ให้บริการในกว่า 60 ประเทศและภูมิภาค ในฐานะซัพพลายเออร์ที่เชื่อถือได้ บริษัทนำเสนอโซลูชันการกระจายพลังงานไฟฟ้าแรงดันปานกลางคุณภาพสูงให้แก่ลูกค้าในจีนและทั่วโลก

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสูญญากาศ 33kV สำหรับสวิตช์หยุดโหลดเป็นส่วนประกอบหลักที่พัฒนาขึ้นโดยเฉพาะโดย Sunway Hanguang สำหรับสวิตช์หยุดโหลดแรงดันไฟฟ้าปานกลาง ซึ่งสอดคล้องกับรุ่น VITF 33/630-16P เข้ากันได้กับระบบ AC 50/60Hz ที่ใช้ทั่วโลก และเป็นการรับประกันหลักสำหรับการสลับสวิตช์หยุดโหลดที่เชื่อถือได้

Sunway Hanguang ได้สร้างโรงงานที่ได้มาตรฐานและเป็นอัตโนมัติเต็มรูปแบบ โดยอาศัยอุปกรณ์ขั้นสูงของเยอรมันและญี่ปุ่นเพื่อให้บรรลุการควบคุมกระบวนการเต็มรูปแบบ ผลิตภัณฑ์นี้ถือครองสิทธิบัตรหลักมากกว่า 20 ฉบับ เป็นไปตามมาตรฐานที่เชื่อถือได้ เช่น IEC 62271-200 และได้รับการยอมรับจาก State Grid, Siemens และอื่นๆ ด้วยจำนวนการติดตั้งมากกว่า 100,000 เครื่องทั่วโลก บริษัทได้สั่งสมประสบการณ์การใช้งานที่เป็นผู้ใหญ่ในสภาพการทำงานที่หนักหน่วง

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
หมายเลขรุ่น	VITF 33/630-16P
ความถี่ที่กำหนด	50/60เฮิร์ต
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	12kV, rms
จัดอันดับความถี่กำลังไฟฟ้าในช่วงเวลาสั้น ๆ ทนต่อแรงดันไฟฟ้า (1 นาที)	42kV, rms
แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า	75kV จุดสูงสุด
จัดอันดับปัจจุบัน	630A
ความต้านทานการสัมผัสสูงสุดที่แรงปิดขั้นต่ำ	25ไมโครโอห์ม
จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า	16kA, rms
ระยะเวลาที่กำหนดของการลัดวงจร	3 วินาที
พิกัดสูงสุดทนกระแสได้	40kA จุดสูงสุด
จัดอันดับการลัดวงจรทำให้ปัจจุบัน	40kA, rms
จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่	630A
จัดอันดับกระแสทำลายวงปิด	630A
ความจุพิกัดของหม้อแปลงไม่มีโหลด	10เอ
จัดอันดับกระแสไฟทำลายการชาร์จด้วยสายเคเบิล	630A
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุเดี่ยว	400A
จัดอันดับกระแสทำลายของธนาคารตัวเก็บประจุแบบ back-to-back	3150A
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	1.65กก
น้ำหนักชิ้นส่วนที่เคลื่อนที่ (ประมาณ)	0.8กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	8.0กก.F
ต้องใช้แรงในการเปิดหน้าสัมผัสค้างไว้ที่จังหวะเต็ม	11.8กก.F
ข้อกำหนดทางกล (อ้างอิง VCB)
ติดต่อโรคหลอดเลือดสมอง	8±1 มม
ความเร็วในการเปิด (ช่องว่างการติดต่อเฉลี่ย 75 ช่อง)	1.0-1.4ม./วินาที
Overtravel สูงสุดในระหว่างการเปิด	2มม
การฟื้นตัวสูงสุดระหว่างการเปิด	2มม
ความเร็วในการปิด (ค่าเฉลี่ยของช่องว่างการติดต่อ 30% ล่าสุด)	0.6-1.0ม./วินาที
ระยะเวลาการตีกลับการติดต่อสูงสุด (สูงสุด 2 การตีกลับ)	0.002วินาที
จัดอันดับแรงอัดสัมผัส	7.0-9.0กก.F
ชีวิต (โดยประมาณ)
อายุการเก็บรักษา	20ปี
ความอดทนทางกล	10,000การดำเนินงาน
หน้าสัมผัสจำกัดการกัดเซาะ	3มม
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

ผลิตภัณฑ์นี้ได้รับการปรับให้เหมาะสมอย่างล้ำลึกสำหรับข้อกำหนดการทำงานความถี่สูงของสวิตช์หยุดโหลด 33kV ด้วยประสิทธิภาพที่ครอบคลุมชั้นนำในอุตสาหกรรม: ใช้หน้าสัมผัสโลหะผสม Cu-Cr ที่มีความบริสุทธิ์สูง โดยมีค่าการหยุดชะงักของกระแสไฟฟ้า <3A ซึ่งช่วยลดแรงดันไฟฟ้าเกินในการทำงาน และให้ความเสถียรที่แข็งแกร่งสำหรับการหยุดชะงักของกระแสไฟฟ้าเพียงเล็กน้อย เครื่องสูบลมสแตนเลส 316L นำเข้ารับประกันการปิดผนึกที่เชื่อถือได้ โดยมีอัตราการรั่วไหลต่อปี <0.5% และอายุการใช้งานเชิงกลมากกว่า 10,000 รอบ มีฉนวนที่ดีเยี่ยม เหมาะสำหรับช่วงอุณหภูมิที่กว้าง ระดับความสูง และสภาพการทำงานที่ซับซ้อน ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบอย่างเข้มงวด 12 ครั้ง รองรับการตรวจสอบย้อนกลับ และให้การทำงานและการบำรุงรักษาที่สะดวก พร้อมบริการ 7 × 24 ชั่วโมงที่ศูนย์เทคนิคทั่วโลก 25 แห่ง

การใช้งานผลิตภัณฑ์

เครื่องขัดขวางสูญญากาศ 33kV สำหรับสวิตช์แบ่งโหลดมีการใช้งานที่หลากหลาย ครอบคลุมสถานการณ์ทั่วไป เช่น โครงข่ายไฟฟ้าหลักในเมือง สวนอุตสาหกรรม และศูนย์ข้อมูล ตลอดจนสภาวะการทำงานที่รุนแรง เช่น พลังงานลมนอกชายฝั่ง การขนส่งทางรถไฟ และสถานีย่อยในพื้นที่สูง

ตรงตามข้อกำหนดหลักอย่างแม่นยำ เช่น การสลับโหลดและการแยกสายเคเบิล ปราศจากมลพิษจากก๊าซ สอดคล้องกับแนวโน้มความเป็นกลางของคาร์บอน และให้การสนับสนุนหลักสำหรับการอัพเกรดการกระจายพลังงานอัจฉริยะในจีนและทั่วโลก โดยปรับให้เข้ากับสถานการณ์การจ่ายพลังงานแรงดันไฟฟ้าปานกลางที่มีความต้องการต่างๆ

คำถามที่พบบ่อย

1. บริการปรับแต่ง: รองรับการปรับแต่งโมดูลปัจจุบันและอัจฉริยะที่ได้รับการจัดอันดับ ให้บริการ OEM/ODM และเข้ากันได้กับมาตรฐานต่างๆ และสวิตช์โหลดยี่ห้อต่างๆ

2. การประกันคุณภาพ: ส่วนประกอบหลักที่เลือก การควบคุมคุณภาพแบบเต็มกระบวนการ มีรายงานการทดสอบที่ตรวจสอบย้อนกลับและตรวจสอบได้

3. การรับประกันและบริการหลังการขาย: การรับประกันแบบจำกัดเงื่อนไข 10 ปี เครือข่ายบริการทั่วโลกให้บริการนอกสถานที่และอะไหล่อย่างรวดเร็ว

4. หมายเหตุการติดตั้ง: การขนส่งที่ป้องกันความชื้นและกันกระแทก การติดตั้งและการทดสอบที่ได้มาตรฐานเพื่อให้มั่นใจว่าเข้ากันได้กับตัวสวิตช์
