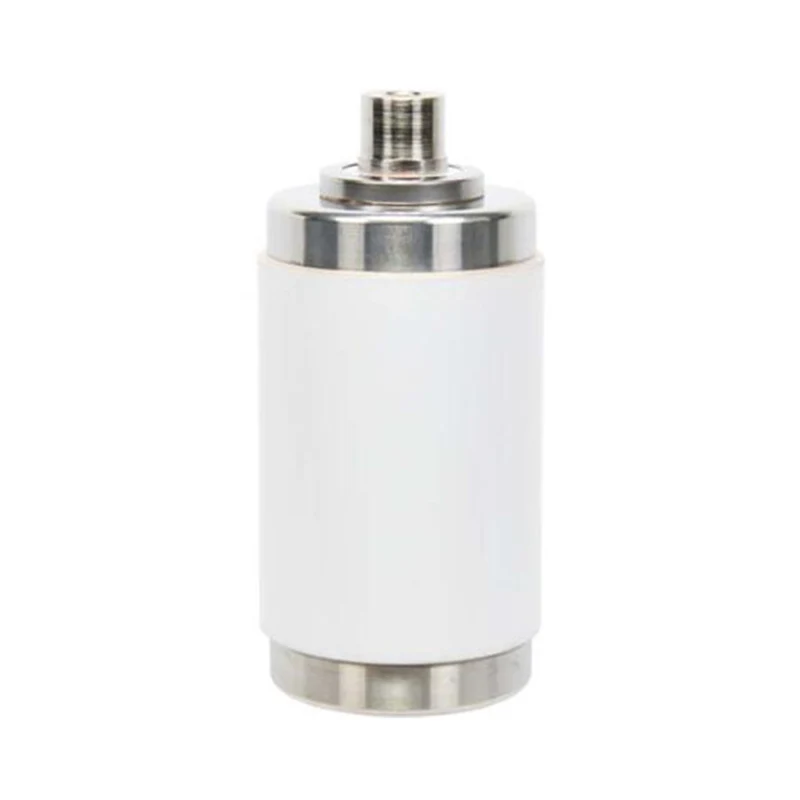

เครื่องขัดขวางสุญญากาศ 24KV สำหรับยูนิตหลักของวงแหวน

Model: TD445Z

Sunway Hanguang 24KV Vacuum Interrupter สำหรับยูนิตหลักของวงแหวนเป็นหน่วยดับเพลิงส่วนโค้งหลักที่ปรับแต่งเป็นพิเศษสำหรับยูนิตหลักของวงแหวนแรงดันปานกลาง ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในด้านไฟฟ้า เราใช้อุปกรณ์ขั้นสูงและเทคโนโลยีหลักเพื่อสร้างผลิตภัณฑ์นี้ ซึ่งเหมาะสำหรับระบบ AC 50/60Hz รุ่นหลักครอบคลุมข้อกำหนดหลัก 3 ประการ โดยเฉพาะอย่างยิ่งการจัดการกับปัญหาด้านการปกป้องสิ่งแวดล้อมและการทำงานความถี่สูงในยูนิตหลักของวงแหวน ผลิตภัณฑ์นี้ผ่านการทดสอบที่เชื่อถือได้หลายครั้ง โดยมีการติดตั้งมากกว่า 400,000 เครื่องทั่วโลก ให้บริการในกว่า 60 ประเทศ เป็นซัพพลายเออร์ที่เชื่อถือได้ในด้านยูนิตหลักของวงแหวนแรงดันไฟฟ้าปานกลางระดับโลก ซึ่งมีส่วนช่วยในการสร้างเครือข่ายการกระจายพลังงานอัจฉริยะที่เป็นมิตรต่อสิ่งแวดล้อม

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสูญญากาศ 24KV สำหรับยูนิตหลักของวงแหวนเป็นหน่วยดับเพลิงแกนหลักที่ปรับแต่งโดย Sunway Hanguang ซึ่งตั้งอยู่ในอุตสาหกรรมไฟฟ้าของจีน โดยเฉพาะสำหรับยูนิตหลักของวงแหวนแรงดันปานกลาง ระดับสุญญากาศได้รับการควบคุมอย่างเข้มงวดที่ ≤1.33×10⁻³Pa ช่วยให้เกิดการหยุดชะงักโดยปราศจากอาร์กและการจุดระเบิดใหม่เป็นศูนย์ ช่วยให้มั่นใจได้ถึงการกระจายพลังงานที่เสถียร รุ่นหลักครอบคลุมข้อกำหนดหลักสามประการ โดยปรับให้เข้ากับความต้องการโหลดที่แตกต่างกัน

เราใช้อุปกรณ์นำเข้าจากเยอรมันเพื่อสร้างโรงงานอัตโนมัติโดยถือครองสิทธิบัตรหลักมากกว่า 30 ฉบับ เราใช้การควบคุมคุณภาพแบบเต็มกระบวนการสำหรับเครื่องขัดขวางสุญญากาศ 24KV สำหรับยูนิตหลักของวงแหวน ซึ่งเป็นไปตาม IEC, GB และมาตรฐานอื่น ๆ และการทดสอบที่เชื่อถือได้จำนวนมาก โดยได้รับการยอมรับจาก State Grid, ABB และบริษัทที่มีชื่อเสียงอื่นๆ โดยมีการติดตั้งมากกว่า 400,000 เครื่องทั่วโลก โดยสั่งสมประสบการณ์การใช้งานที่เป็นผู้ใหญ่ในสภาพการทำงานที่ซับซ้อน

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
จัดอันดับความถี่	50/60เฮิร์ต
จัดอันดับแรงดันไฟฟ้าสูงสุดต่อสาย	24kV, rms
กำลังไฟพิกัดความถี่ทนต่อแรงดันไฟฟ้า:อากาศ	79kV, rms
แรงดันไฟฟ้าที่ทนแรงกระตุ้นได้:อากาศ	125kV จุดสูงสุด
จัดอันดับกระแสปกติ	2000A
พิกัดกระแสไฟลัดวงจร (พื้นฐานสมมาตร 3 เฟส)	25kA, rms
เปอร์เซ็นต์ส่วนประกอบ DC ของกระแสไฟที่แตกหักของ S.C	50%
พิกัดกระแสไฟฟ้าลัดวงจร	63kA จุดสูงสุด
จัดอันดับระยะเวลาของกระแสระยะสั้น	4ส
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	25kA, rms
จัดอันดับสูงสุดทนต่อปัจจุบัน	63kA, rms
ความต้านทานการสัมผัสสูงสุดที่แรงปิดขั้นต่ำ	18ไมโครโอห์ม
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุเดี่ยว	630A, rms
จัดอันดับปัจจุบันของธนาคารตัวเก็บประจุแบบ Back-to-Back	400A, rms
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	o-0.3s-co-180s-co
ข้อมูลทางกล
น้ำหนักผู้ขัดขวาง (ประมาณ)	2.96กก
น้ำหนักชิ้นส่วนที่เคลื่อนที่ (ประมาณ)	1.1กก
แรงปิดเนื่องจากการร้องและบรรยากาศ	120±50นิวตัน
แรงที่ต้องใช้ในการเปิดหน้าสัมผัสค้างไว้ที่ Full Stroke	190±60นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
ติดต่อโรคหลอดเลือดสมอง	13±1 มม
ความเร็วในการเปิด (ช่องว่างการติดต่อเฉลี่ย 75 ช่อง)	1.5±0.2ม./วินาที
Overtravel สูงสุดในระหว่างการเปิด	2มม
การฟื้นตัวสูงสุดระหว่างการเปิด	2มม
ความเร็วในการปิด (ค่าเฉลี่ยของช่องว่างการติดต่อ 30% ล่าสุด)	0.9±0.2ม./วินาที
ระยะเวลาการตีกลับการติดต่อสูงสุด (สูงสุด 2 การตีกลับ)	≤2ms
จัดอันดับแรงอัดสัมผัส	2500±200นิวตัน
การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms
ชีวิต (โดยประมาณ)
อายุการใช้งานไฟฟ้าที่กระแสไฟปกติที่กำหนด	50,000การดำเนินงาน
อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	100การดำเนินการ
ชีวิตเครื่องกล	50,000การดำเนินงาน
ติดต่อจำกัดการกัดเซาะ	3มม
อายุการเก็บรักษา	20ปี
ตรงตามหรือเกินกว่าข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008 คุณลักษณะที่ได้รับการจัดอันดับที่จะได้รับเมื่อมีการร้องขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

เครื่องขัดขวางสุญญากาศ 24KV สำหรับยูนิตหลักแบบวงแหวน ตอบสนองความต้องการหลักของยูนิตหลักแบบวงแหวน พร้อมการเพิ่มประสิทธิภาพที่โดดเด่น ข้อดีหลักมีดังนี้:

1. ประสิทธิภาพการดับอาร์คและการนำไฟฟ้าที่ยอดเยี่ยม

การใช้หน้าสัมผัสอัลลอยด์ Cu-Cr ที่มีความบริสุทธิ์สูง ค่าจำกัดกระแสคือ <3A โดยมีความต้านทานต่อการเชื่อมและพลังงานอาร์คต่ำ กระแสไฟแตกของธนาคารตัวเก็บประจุเดี่ยวคือ 630A โดยมีการกัดกร่อนของหน้าสัมผัสต่ำ ช่วยยืดอายุการใช้งาน

2. การปิดผนึกที่ยาวนานและการออกแบบที่ไม่ต้องบำรุงรักษา

อัตราการรั่วไหลต่อปีคือ <0.5% เมื่อใช้เครื่องสูบลมสแตนเลสนำเข้า และอายุการใช้งานทั้งเครื่องกลและไฟฟ้าสูงถึง 50,000 รอบ ทำให้ใช้งานได้โดยไม่ต้องบำรุงรักษานาน 30 ปี ซึ่งช่วยลดค่าใช้จ่ายในการดำเนินการและบำรุงรักษาได้อย่างมาก 3. การปรับตัวด้านสิ่งแวดล้อมที่เหนือกว่า

เคสเซรามิกความแข็งแรงสูง ฉนวนที่ดีเยี่ยม ทนทานต่อช่วงอุณหภูมิกว้าง -40°C ถึง +85°C และระดับความสูงสูงสุด 4000 เมตร พร้อมระดับการป้องกัน IP67 เหมาะสำหรับสภาพการทำงานที่ซับซ้อนต่างๆ

4. การควบคุมคุณภาพที่แม่นยำและการใช้งานและบำรุงรักษาที่สะดวก

ผลิตภัณฑ์แต่ละชิ้นผ่านการตรวจสอบที่ครอบคลุม 12 ครั้ง โดยมีการตรวจสอบย้อนกลับด้วยรหัส QR อัตราความล้มเหลวที่ไซต์งาน <0.02% การออกแบบแบบโมดูลาร์เพื่อให้เปลี่ยนได้ง่าย และบริการ 7 × 24 ชั่วโมงโดยศูนย์เทคนิคทั่วโลก 35 แห่ง

การใช้งานผลิตภัณฑ์

เครื่องขัดขวางสุญญากาศ 24KV สำหรับยูนิตหลักแบบวงแหวนมีการใช้งานที่หลากหลาย เหมาะสำหรับเครือข่ายการกระจายพลังงานในเมือง สวนอุตสาหกรรม ศูนย์ข้อมูล สถานีย่อยพลังงานลมและพลังงานแสงอาทิตย์ และยังสามารถใช้ในด้านพิเศษ เช่น การขนส่งทางรถไฟและแพลตฟอร์มนอกชายฝั่งอีกด้วย

ผลิตภัณฑ์ไม่มีการปล่อย SF₆ ซึ่งเป็นไปตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อม และเข้ากันได้กับยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อมต่างๆ ซึ่งมีส่วนช่วยในการสร้างเครือข่ายการกระจายพลังงานอัจฉริยะที่เป็นมิตรต่อสิ่งแวดล้อม นอกจากนี้ยังเหมาะสำหรับโครงการในต่างประเทศภายใต้โครงการ "Belt and Road" ซึ่งแสดงให้เห็นถึงจุดแข็งของ Made in China

คำถามที่พบบ่อย

1. บริการปรับแต่ง: รองรับ OEM/ODM หลายมาตรฐาน โดยจัดส่งภายใน 5-10 วันสำหรับรุ่นมาตรฐาน เข้ากันได้กับอุปกรณ์ยูนิตหลักของวงแหวนกระแสหลัก

2. การประกันคุณภาพ: ส่วนประกอบหลักคุณภาพสูงที่เลือกสรร การควบคุมคุณภาพอัตโนมัติเต็มรูปแบบ แต่ละหน่วยมาพร้อมกับรายงานการทดสอบ และสามารถตรวจสอบย้อนกลับได้ผ่านรหัส QR

3. การรับประกันและบริการหลังการขาย: การรับประกันแบบจำกัดเงื่อนไขนาน 10 ปี พร้อมการสนับสนุนการดำเนินงานและการบำรุงรักษาทางเทคนิคและนอกสถานที่หลายภาษาโดยศูนย์บริการทั่วโลก

4. หมายเหตุการติดตั้ง: บรรจุภัณฑ์กันความชื้นและกันกระแทก การติดตั้งต้องเป็นไปตามมาตรฐานที่เกี่ยวข้อง และการทดสอบความต้านทานแรงดันและลักษณะทางกลจะต้องเสร็จสิ้นหลังการติดตั้ง
