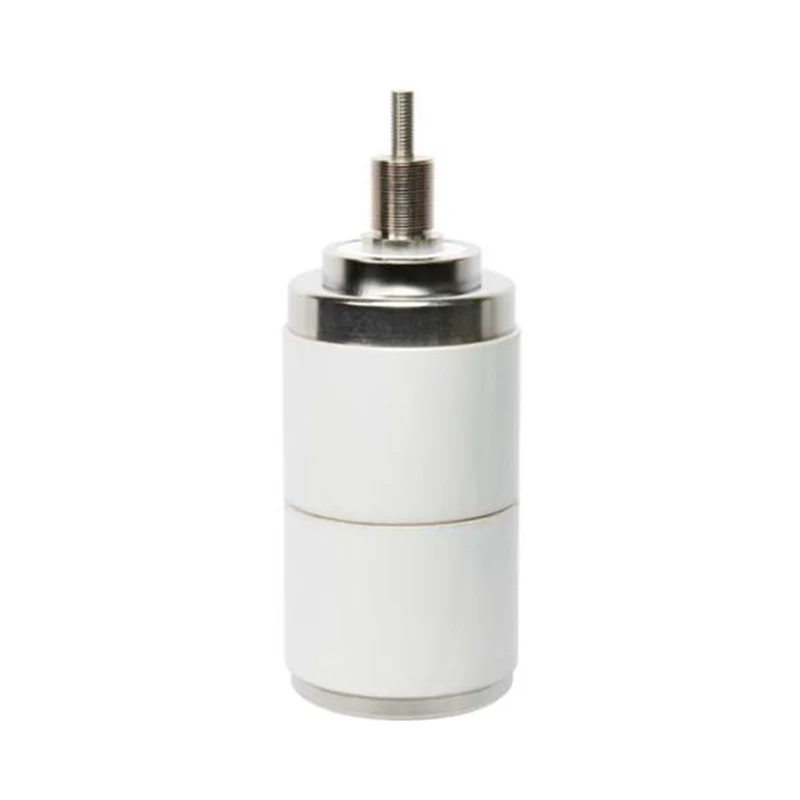

เครื่องขัดขวางสุญญากาศ 36KV สำหรับยูนิตหลักของวงแหวน

Model: TD555P

Sunway Hanguang 36KV Vacuum Interrupter For Ring Main Unit (รุ่นหลัก VITD 36/2500-25P) เป็นเครื่องดับเพลิงแบบอาร์คหลักแบบกำหนดเองสำหรับยูนิตหลักของวงแหวนไฟฟ้าแรงสูง เหมาะสำหรับระบบ 50/60Hz ที่มีระดับสุญญากาศ ≤1.33×10⁻³Pa ทำให้การหยุดชะงักแบบไร้อาร์ค ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าห้าสิบปีในสาขาไฟฟ้า Sunway Hanguang อาศัยสายการผลิตอัตโนมัติและสิทธิบัตรหลัก ผลิตภัณฑ์ของบริษัทได้ผ่านการรับรองหลายรายการ โดยมีการติดตั้งมากกว่า 300,000 หน่วยทั่วโลก กลายเป็นซัพพลายเออร์ที่ได้รับความไว้วางใจทั่วโลก และมีส่วนช่วยในการสร้างเครือข่ายการกระจายพลังงานอัจฉริยะที่เป็นมิตรต่อสิ่งแวดล้อม

ส่งคำถาม

รายละเอียดสินค้า

เครื่องขัดขวางสุญญากาศ 36KV สำหรับยูนิตหลักของวงแหวนเป็นส่วนประกอบหลักที่ออกแบบเป็นพิเศษโดย Sunway Hanguang สำหรับยูนิตหลักของวงแหวนไฟฟ้าแรงสูง รุ่นหลักคือ VITD 36/2500-25P เหมาะสำหรับระบบ AC 50/60Hz และสามารถจัดการกับข้อกำหนดด้านการปกป้องสิ่งแวดล้อม การทำงานความถี่สูง โหลดสูง และข้อกำหนดที่ไม่ต้องบำรุงรักษาโดยเฉพาะ ผลิตภัณฑ์นี้มุ่งเน้นไปที่ระดับสุญญากาศที่มีการควบคุมอย่างเข้มงวดเพื่อให้เกิดการหยุดชะงักโดยปราศจากอาร์กและการจุดระเบิดซ้ำเป็นศูนย์ เพื่อหลีกเลี่ยงอันตรายด้านความปลอดภัย

Sunway Hanguang เป็นเจ้าของโรงงานที่ทันสมัย โดยอาศัยอุปกรณ์นำเข้าเพื่อสร้างสายการผลิตแบบอัตโนมัติ โดยมีสิทธิบัตรมากกว่า 30 ฉบับ ผลิตภัณฑ์ของบริษัทได้ผ่านการรับรอง ISO, KEMA และใบรับรองอื่นๆ และการทดสอบทั้งโครงการ ซึ่งเป็นไปตามมาตรฐาน IEC และ GB และได้รับการยอมรับจาก State Grid, ABB และอื่นๆ ซึ่งแสดงให้เห็นถึงความแข็งแกร่งของการผลิตในจีน

พารามิเตอร์ผลิตภัณฑ์

การให้คะแนนทางไฟฟ้า (3 เฟส) พื้นฐานแบบสมมาตร
หมายเลขรุ่น	VITD 36/2500-25P
1.ความถี่ที่ได้รับการจัดอันดับ	50/60เฮิร์ต
2. แรงดันไฟฟ้าที่กำหนด	36/40.5kV, rms
3.จัดอันดับพลังงานความถี่สั้นทนแรงดันไฟฟ้า (1 นาที)	70/95kV, rms
4. แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า	170/185kV พีค
5.จัดอันดับปัจจุบัน	2500A
6. ความต้านทานของวงจรที่แรงสัมผัสต่ำสุด	≤20ไมโครโอห์ม
7. จัดอันดับกระแสไฟฟ้าลัดวงจร	25kA, rms
8. ทนต่อกระแสไฟในช่วงเวลาสั้น ๆ	25kA, rms
9. ระยะเวลาที่กำหนดของการลัดวงจร	4ส
10. จัดอันดับสูงสุดทนต่อกระแส	63kA, rms
11.จัดอันดับการลัดวงจรในปัจจุบัน	63kA, rms
12.สูงสุด ส่วนประกอบดีซี	0.4
13.*พิกัดกระแสทำลายของธนาคารตัวเก็บประจุเดี่ยว	630A, rms
14.*พิกัดกระแสทำลายของธนาคารตัวเก็บประจุแบบ back-to-back	400A, rms
15.ลำดับการปฏิบัติงานที่ได้รับการจัดอันดับ	O-0.3(0.5)s-CO-180s-CO
ข้อมูลทางกล
1.น้ำหนักผู้ขัดขวาง (ประมาณ)	5.32กก
2.น้ำหนักของชิ้นส่วนที่เคลื่อนย้ายได้	2.1กก
3.แรงปิดเนื่องจากการร้องและบรรยากาศ	170±40นิวตัน
4. ต้องใช้แรงในการเปิดหน้าสัมผัสค้างไว้จนเต็มจังหวะ	320±50นิวตัน
ข้อกำหนดทางกล (อ้างอิง VCB)
1. การกวาดล้างระหว่างผู้ติดต่อที่เปิดอยู่	15±1มม
2. ความเร็วในการเปิดเฉลี่ย (เฉลี่ย 75% แรกของช่องว่างการติดต่อ)	1.5±0.3ม./วินาที
3. ความเร็วในการปิดเฉลี่ย (เฉลี่ย 30% สุดท้ายของช่องว่างการติดต่อ)	1.1±0.2ม./วินาที
4. จัดอันดับแรงขั้นสุดท้ายของการสัมผัสภายนอกเพิ่ม	2500±200นิวตัน
5.ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ	≤2ms
6. การปิดและการเปิดหน้าสัมผัสสามเฟสไม่พร้อมกัน	≤2ms
7.การฟื้นตัวสูงสุดระหว่างการเปิด	≤2มม
ชีวิต
1. อายุการใช้งานไฟฟ้าที่พิกัดกระแสไฟปกติ	20,000การดำเนินงาน
2. อายุการใช้งานไฟฟ้าที่พิกัดกระแสลัดวงจร	50การดำเนินงาน
3.ชีวิตเครื่องกล	30,000การดำเนินงาน
4. ติดต่อขีดจำกัดการกัดเซาะ	3มม
5.อายุการเก็บรักษา	20ปี
1. ตรงตามหรือเกินข้อกำหนดความทนทานทางไฟฟ้าของคลาส E2 สำหรับหน้าที่ปิดอัตโนมัติตาม IEC 62271-200 และ JB 8738-2008
2.* คุณลักษณะที่ได้รับการจัดอันดับให้ตามคำขอ

คุณสมบัติและข้อดีของผลิตภัณฑ์

ผลิตภัณฑ์มีประสิทธิภาพหลักที่ยอดเยี่ยม โดยใช้หน้าสัมผัสโลหะผสม Cu-Cr ที่มีความบริสุทธิ์สูง โดยมีค่าจำกัดกระแส <3A คุณสมบัติป้องกันการเชื่อมที่แข็งแกร่ง การหยุดชะงักของตัวเก็บประจุเดี่ยวที่ 630A และการสึกหรอของหน้าสัมผัส ≤3 มม. เมื่อใช้ร่วมกับเครื่องสูบลมที่นำเข้า อัตราการรั่วไหลต่อปีคือ <0.5% โดยมีอายุการใช้งานทางกล 30,000 ครั้ง และอายุการใช้งานทางไฟฟ้า 20,000 ครั้ง ทำให้บรรลุการทำงานที่ไม่ต้องบำรุงรักษาในระยะยาว ตัวเครื่องทำจากวัสดุเซรามิกที่มีความแข็งแรงสูง ให้การป้องกันฉนวนที่ดีเยี่ยม โดดเด่นด้วยความถี่กำลังที่ทนต่อแรงดันไฟฟ้า 70/95kV/1 นาที และสามารถทนต่อช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง +85°C และระดับความสูงสูงสุด 4000 เมตร ด้วยระดับการป้องกัน IP67 จึงเหมาะสำหรับสภาพการทำงานที่ซับซ้อน ผลิตภัณฑ์แต่ละชิ้นผ่านการตรวจสอบอย่างครอบคลุม 12 ครั้ง มีการตรวจสอบย้อนกลับด้วยรหัส QR และมีอัตราความล้มเหลว <0.02% การออกแบบโมดูลาร์ช่วยอำนวยความสะดวกในการเปลี่ยน และศูนย์เทคนิค 35 แห่งทั่วโลกให้บริการตลอด 24 ชั่วโมง

สถานการณ์การใช้งานผลิตภัณฑ์

เครื่องขัดขวางสุญญากาศ 36KV สำหรับยูนิตหลักแบบวงแหวนถูกนำมาใช้กันอย่างแพร่หลายในระบบเครือข่ายวงแหวน 36KV, สวนอุตสาหกรรม, ศูนย์ข้อมูล, สถานีย่อยพลังงานลมและพลังงานแสงอาทิตย์ และสถานการณ์อื่นๆ สามารถรองรับสภาพการทำงานที่ซับซ้อน เช่น อุณหภูมิสูง ความชื้นสูง และระดับความสูงได้ และปราศจาก SF₆ ซึ่งเป็นไปตามกฎระเบียบด้านสิ่งแวดล้อม เหมาะสำหรับโครงการ "Belt and Road" ในต่างประเทศ เพื่อส่งเสริมผลิตภัณฑ์จีนคุณภาพสูงสู่ตลาดโลก

คำถามที่พบบ่อย

- บริการปรับแต่ง: รองรับหลายมาตรฐาน ให้บริการ OEM/ODM และรุ่นทั่วไปจะจัดส่งภายใน 7-15 วัน รองรับการใช้งาน กับอุปกรณ์ยูนิตหลักของวงแหวนกระแสหลัก

- การประกันคุณภาพ: ส่วนประกอบหลักคัดสรรจากแบรนด์ที่มีชื่อเสียงพร้อมการควบคุมคุณภาพอย่างเต็มรูปแบบ ผลิตภัณฑ์มาพร้อมกับรายงานผลการทดสอบและสามารถตรวจสอบย้อนกลับได้ผ่านรหัส QR

- การรับประกันและบริการหลังการขาย: การรับประกันแบบจำกัดเงื่อนไข 10 ปี การสลายตัวของสุญญากาศไม่เกิน 20% และจุดบริการทั่วโลกให้การสนับสนุนด้านเทคนิคและการบำรุงรักษาหลายภาษา

- หมายเหตุการติดตั้ง: บรรจุภัณฑ์กันความชื้นและทนต่อแรงกระแทก การติดตั้งควรเป็นไปตามข้อกำหนดที่เกี่ยวข้อง แนะนำให้ทดสอบการทนต่อแรงดันไฟฟ้าและคุณสมบัติทางกลหลังการติดตั้ง

ความมุ่งมั่นของแบรนด์

ในฐานะซัพพลายเออร์และผู้ผลิตมืออาชีพ Sunway Hanguang ให้ความสำคัญกับคุณภาพเสมอ โดยจัดหาเครื่องขัดขวางสุญญากาศ 36KV คุณภาพสูงสำหรับยูนิตหลักของ Ring ให้กับลูกค้าทั่วโลกอย่างต่อเนื่อง เรามีความมุ่งมั่นอย่างลึกซึ้งต่อการวิจัยและพัฒนาและนวัตกรรม ส่งเสริมการอัปเกรดผลิตภัณฑ์อัจฉริยะที่เป็นมิตรต่อสิ่งแวดล้อม แสดงให้เห็นถึงความรับผิดชอบของการผลิตของจีน และมีส่วนร่วมในการพัฒนาเครือข่ายการกระจายพลังงานทั่วโลก
